Locomotores elèctriques E1-E4

E.1 Virgen de Núria E.2 Obispo Guitart E.3 José Rogent E.4 Ramon Albó
- Modernitzada a Tallers Rocafort 1989. Ha realitzat serveis especials a la línia Ribes-Núria fins abril de 2012, tot i que només en el tram entre Ribes i Queralbs. Actualment exposada de manera habitual a via 2 de Ribes Enllaç - - Realitzant serveis com a única de les 4 locomotores no modernitzades. Retirada el 1995. L'any 1999 s'intercanvien la numeració i plaques amb la locomotora E3 "José Rogent". La locomotora renumerada E2 (antiga E3) modernitzada es va exposar a Monistrol Vila estàticament fins l'any 2015. Actualment exposada a Ribes Vila de manera estàtica - - Modernitzada a Tallers Rocafort 1992. L'any 1999 s'intercanvien la numeració i plaques amb la locomotora E2 "Obispo Guitart". La locomotora renumerada E3 (antiga E2) sense modernitzar està exposada a Ribes Vila de manera estàtica des de l'any 2002 - - Modernitzada a Tallers Rocafort 1994. Va prestar serveis a Montserrat durant la darrera fase de construcció i els primers anys d'explotació, entre els anys 2003 i 2006. Pintada del verd coorporatiu del cremallera de Monserrat entre 2003 i 2006, repintada de blau sense inscripcions any 2007. Fora de servei a Ribes Vila -

Les locomotores elèctriques E1 a E4 es van fabricar per a Núria l'any 1930, en la seva part mecànica per S.L.M. (amb números de fàbrica 3.368-3.771) i en la seva part mecànica per B.B.C. (números de fàbrica 2.969-2.972). Van ser enviades durant el mes d'agost de 1930 per ferrocarril des de Munchestein (Suïssa) fins a Ribes de Freser i el 15 de gener de 1931 arribava la primera unitat a Núria. Aquestes locomotores tenen tres eixos acoblats mitjançant bieles a dos altres de falsos; aquests darrers estan dotats, a més, de dentat de cremallera en la seva part inferior. Els dos motors van acoblats en sèrie i transmeten la seva força a un eix intermedi mitjançant rodes dentades. Mentre que els dos eixos existents per a la marxa en cremallera estan en constant accionament, els tres eixos acoblats que permeten la tracció en adherència s'han d'acoblar als motors mitjançant engranatges moguts per aire comprimit. Només tenen una cabina de comandament, que està ubicada al costat Ribes, de manera que el maquinista està al costat esquerre segons la pujada i l'ajudant del maquinista al costat dret. La resta de l'espai interior està ocupat pels motors i l'equip elèctric. Disposa de quatre classes de frens, un d'elèctric, dos de mecànics i un de seguretat. Aquest tipus de locomotores tenen motors de recuperació d'energia, és a dir, que a la baixada els motors de tracció treballen com a generadors, tornen el corrent a la línia aèria, de manera que admeten la possibilitat d'alimentar d'energia un tren que pugi en sentit contrari. Les locomotores elèctriques van assumir la totalitat de la tracció de la línia entre 1931 i 1985 i solien remolcar dos cotxes de viatgers, així com vagons diversos de mercaderies o la llevaneu.
Entre 1989 i 1994 FGC va modernitzar les locomotores elèctriques E1, E3 i E4, dotant-les d'una cabina de conducció més confortable, amb un pupitre de comandaments modern, així com una millor visibilitat entre la cabina i la sala de motors, que també va ser modificada. També es van implementar diverses mesures de seguretat adicionals. La locomotora E2 és l'única que es va mantenir sense modificacions substancials. El 1999 les locomotores E2 i E3 es van intercanviar la numeració i plaques del nom de les locomotores.
Cap a l'any 2000
va haver-hi una certa dispersió de les locomotores elèctriques. Per una banda, la construcció del nou cremallera de Montserrat va fer que la E4 s'hi destinés a principis de l'any 2003 per ajudar en les obres i romangués a la línia fins l'any 2006 per fer trens de treballs, pintada amb el color verd de la línia de Montserrat. L'any 2006 la locomotora E4 va retornar a la línia del Cremallera de Núria i es va repintar de nou de blau però sense inscripcions, on es manté en teoria en estat de funcionament, si bé pràcticament no s'ha mogut. La E2 també va acabar sorprenentment
exposada a l'estació de Monistrol Vila on no hi acabava de quadrar gaire, juntament amb el cotxe número 22 de Núria. La E2 i el cotxe 22 van retornar a la línia de Núria l'any 2015, amb la locomotora E2 exposada estàticament a Ribes Vila. Les altres dues locomotores (E1 i E3) es van quedar a la línia. La locomotora E1 és la que es va mantenir més en actiu i romania a l'estació de Núria durant l'estiu com a tren de socors fins el 2007 i també va realitzar viatges especials fins l'any 2012. Finalment, la locomotora E3 és l'única que resta en estat original i està exposada estàticament a les cotxeres de Ribes Vila des de l'any 2002.

 CARACTERÍSTIQUES TÈCNIQUES
Ample de via  1.000 mm
Tipus 0-3-0
Diàmetre rodes 712 mm
Tensió 1.500 V cc
Potència 360 CV
Esforç de tracció 9.580 kg
Pes 22.800 kg
Pes remolcable màxim 37.500 kg
Longitud 6.875 mm
Constructor SLM
Velocitat en adherència   30 km/h
Velocitat en cremallera 13 km/h
Any de construcció 1930 (3 modernitzades 1989-1994)

Fotos
Bernat Borràs - prohibida la reproducció de les fotos sense el permís de l'autor/a
La locomotora elèctrica E4 "Ramon Albó" a Ribes Vila, sense inscripcions (octubre 2021) La locomotora elèctrica E1 "Virgen de Núria" exposada a la via 2 de Ribes Enllaç (octubre 2021) Una altra vista de la E1 a Ribes Enllaç, costat Núria, amb les finestres de majors dimensions (octubre 2021) Exposició de material a Ribes Vila, amb la DM6 i la locomotora E3 "José Rogent" (octubre 2021)


La locomotora elèctrica E2 "Obispo Guitart" exposada de manera estàtica a l'antiga cotxera de Ribes Vila (setembre 2019) La locomotora elèctrica E2 "Obispo Guitart" a Ribes Vila, vista pel costat Núria on destaquen les dues finestres de majors dimensions (octubre 2017)  La locomotora elèctrica E1 en un dels seus darrers viatges especials en motiu del seminari de trens històrics de FGC arribant a Ribes Enllaç (abril 2012)  Vista lateral de la E1 a Ribes Enllaç, on es poden apreciar els tres eixos amb biela (abril 2012)

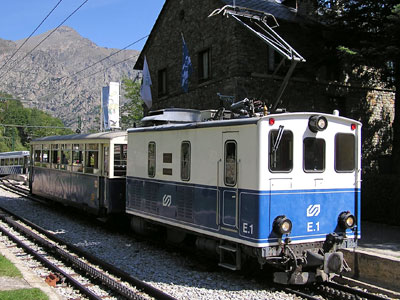

Bonica composició encapçalada per la E1 i els cotxes 23 i saló 51 a Queralbs (abril 2012)  Detall de les plaques del constructor i de bateig de la E1 (abril 2012)  La E1 amb el cotxe 23 a la via 3 de Núria com a tren de socors (setembre 2006) Vista de la cabina de la E1, pupitre costat Núria (setembre 2006)

L'elèctrica E1 a Núria i automotor articulat Stadler (setembre 2006) La locomotora E3, antiga E2, exposada a Ribes Vila en estat gairebé d'origen de 1931 (juny 2006) La locomotora E1 al carro transbordador de l'antiga cotxera de Ribes Vila (juny 2006) La E1, un furgó K i el cotxe saló 51 en un viatge especial a Ribes Vila (novembre 2005)

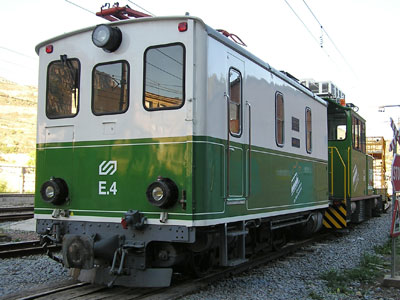

La E1 a Ribes Enllaç amb la composició especial llesta per sortir cap a Queralbs (novembre 2005) La E1 i el cotxe saló 51 a la via 1 de Queralbs (novembre 2005) La E1 maniobrant per Queralbs (novembre 2005) Vista lateral de la locomotora elèctrica E4 a Monistrol de Montserrat, amb els colors verds de la línia bagenca (octubre 2005)

La locomotora E4 "Ramon Albó" a Monistrol de Montserrat, durant la seva etapa al cremallera de Montserrat pintada de verd i blanc (octubre 2005) La locomotora E2 "Obispo Guitart", antiga E3, quan estava exposada estàticament a Monistrol Vila (octubre 2005) La locomotora E3 "José Rogent", antiga E2, a l'exposició de Ribes Vila (abril 2004) Comandaments de la locomotora elèctrica E1 (setembre 2002)
