| correspondència: |
 |
 |
|
|
 |

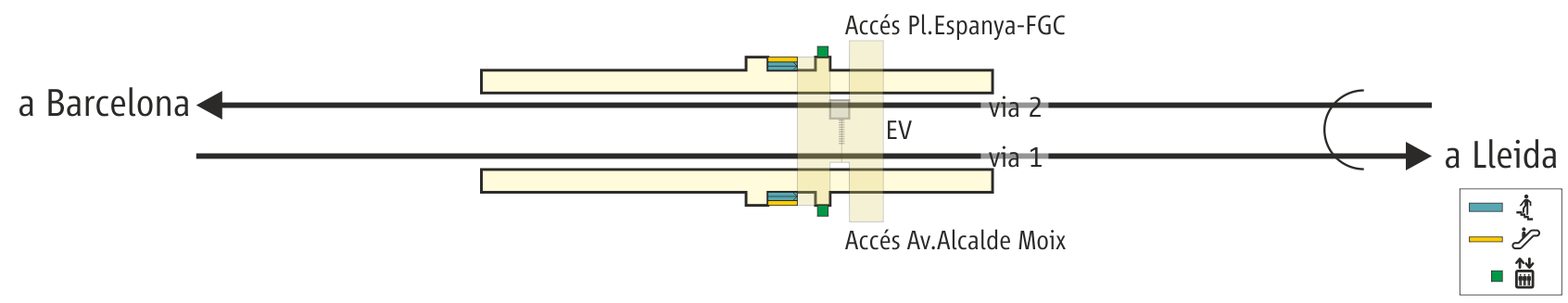

| Esquema de vies de
l'estació de Sabadell Nord
[ampliar] |
|
L'estació de Sabadell Nord (PK 340,7 de la línia
Zaragoza-Lleida-Manresa-Barcelona) s’ubica al nord de la
ciutat de Sabadell. Tot i que el tren hi passava en
superfície des del 1856, no va ser fins el 1973 que es
va posar en servei un nou baixador al nord de la
població, pocs mesos després del soterrament de la línia
de ferrocarril al seu pas per la ciutat. Fins l’any 2011
s’accedia a l’estació mitjançant escales des de la zona
nord-oest de la plaça, on hi havia el vestíbul de
l'estació. En aquest nivell hi havia la taquilla,
màquines de venda de bitllets, una cafeteria, les
barreres tarifàries de control d'accés, una zona
d'espera i un aparcament per a bicicletes. L’enllaç amb
les andanes es feia a través d’escales fixes. El 2011 es
posava en servei el nou vestíbul ampliat, que a partir
del juliol de 2017 a més permet enllaçar amb l’estació
de Sabadell Nord dels FGC.
L'estació de Sabadell Nord actual es situa sota la Plaça
Espanya i disposa de dos nivells. El nivell superior
compta amb un total de 3 entrades, una des de la plaça
Espanya costat avinguda Alcalde Moix a peu pla, una
altra des del centre de la plaça Espanya per un edicle
amb escales fixes i una tercera des de la plaça Espanya
costat Francesc Macià també a peu pla, en la qual a més
hi ha l’accés a l’estació de Sabadell Nord dels FGC per
escales fixes, mecànica i ascensor. Totes les entrades
conflueixen en un vestíbul amb una paret semicircular,
on s’ubiquen la taquilla, màquines de venda automàtica
de bitllets, les barreres tarifàries de control d’accés
i una cafeteria, entre altres dependències. Un cop
passada la línia de peatge s’accedeix al distribuïdor
que porta a les dues andanes. Els trens circulen pel
nivell inferior, format per les dues vies generals (vies
1 i 2) amb andanes laterals de 250 metres de longitud de
les quals hi ha un tram d'uns 200 metres elevat, ja que
en ella s'hi preveia l'estacionament de trens de llarg
recorregut. L'enllaç entre cada andana i el nivell
vestíbul es realitza a través d'escales fixes, una
escala mecànica de pujada i un ascensor. |
|
|
 |
FOTOS DE L'ESTACIÓ |
| Bernat Borràs - prohibida la
reproducció de les fotos sense el permís de l'autor |
 |
 |
 |
 |

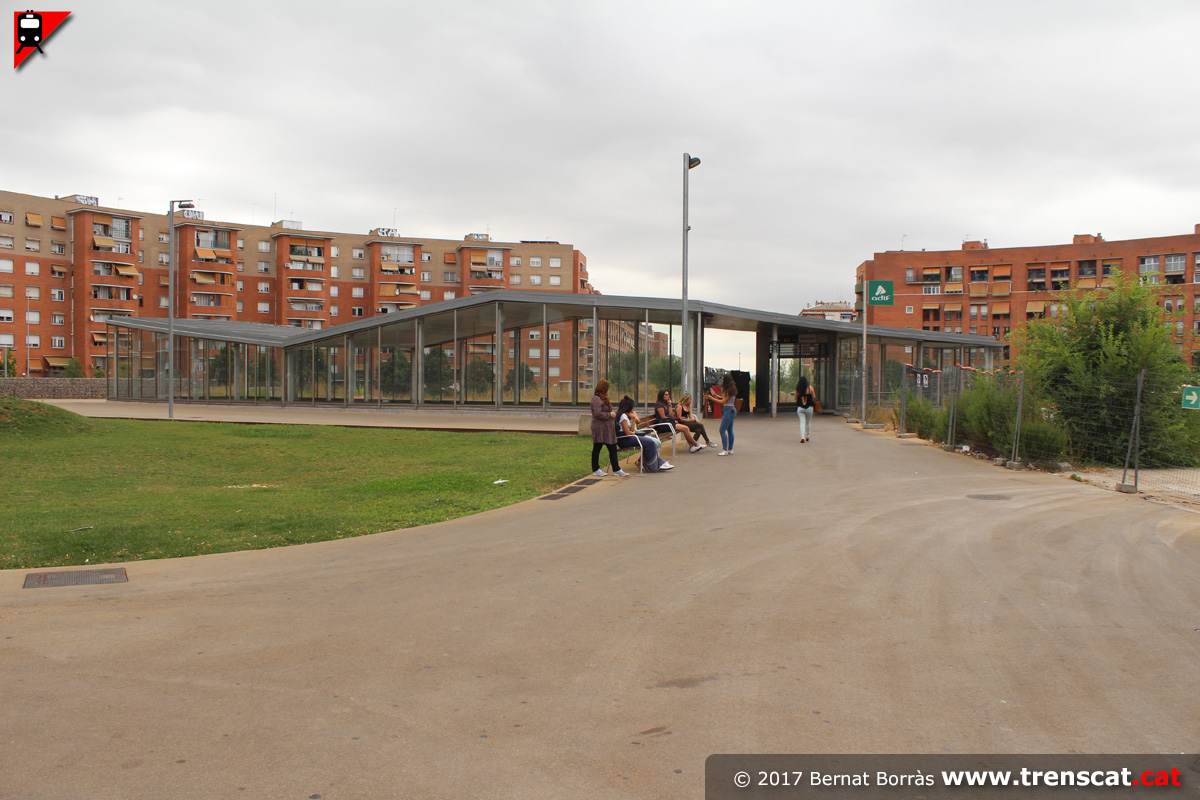

| Conjunt d'accessos a Sabadell Nord per la plaça Espanya (juliol 2017) |

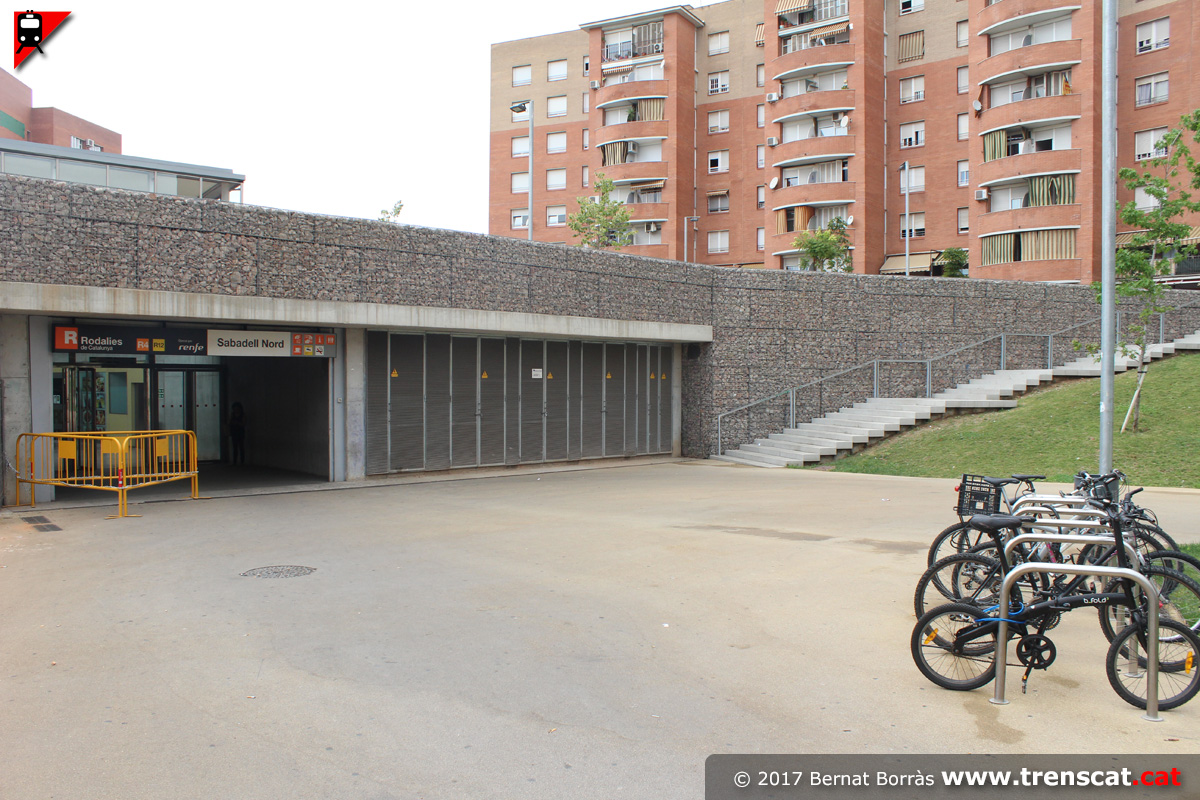

Accés des de l'avinguda Alcalde Moix i aparcament de bicicletes (juliol 2017) |
Una altra vista de l'accés des de l'avinguda Alcalde Moix (juliol 2017) |
Accés des de la plaça d'Espanya, per la Gran Via costat oest (juliol 2017) |
 |
 |
 |
 |

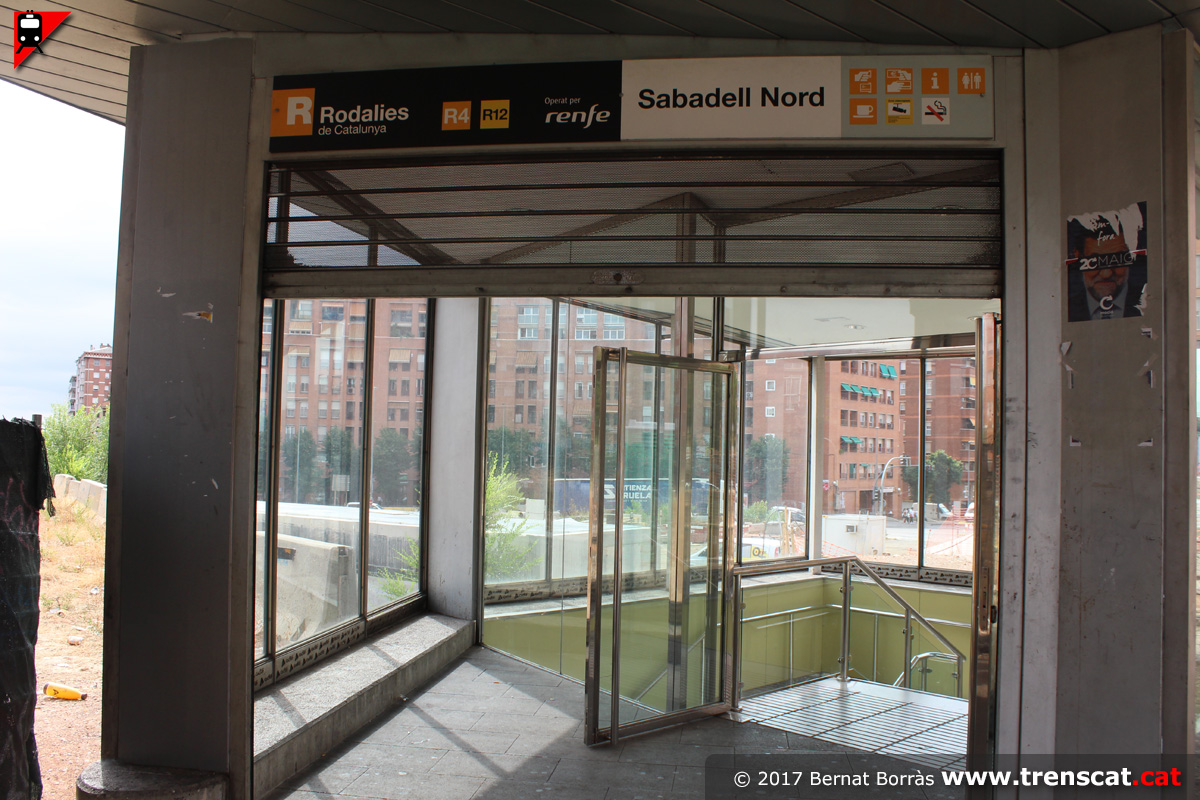

| Accés des de la plaça d'Espanya a l'estació de Sabadell Nord (juliol 2017) |

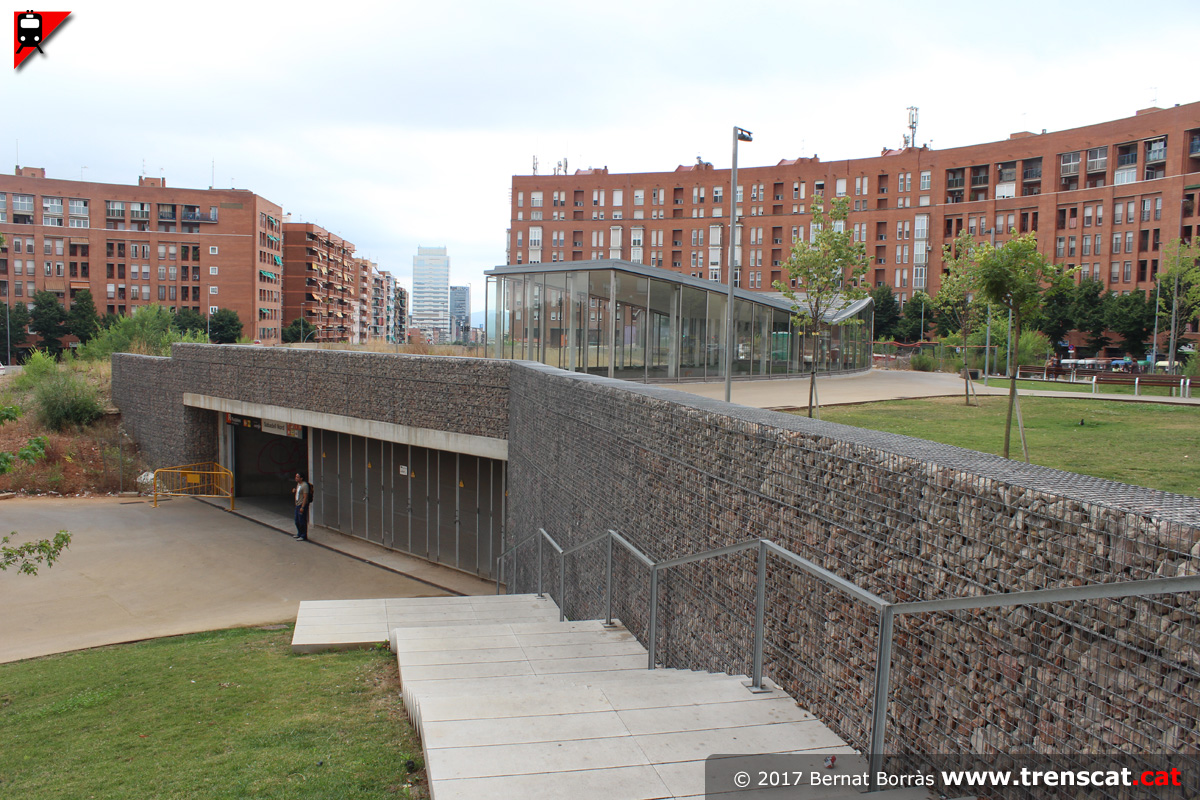

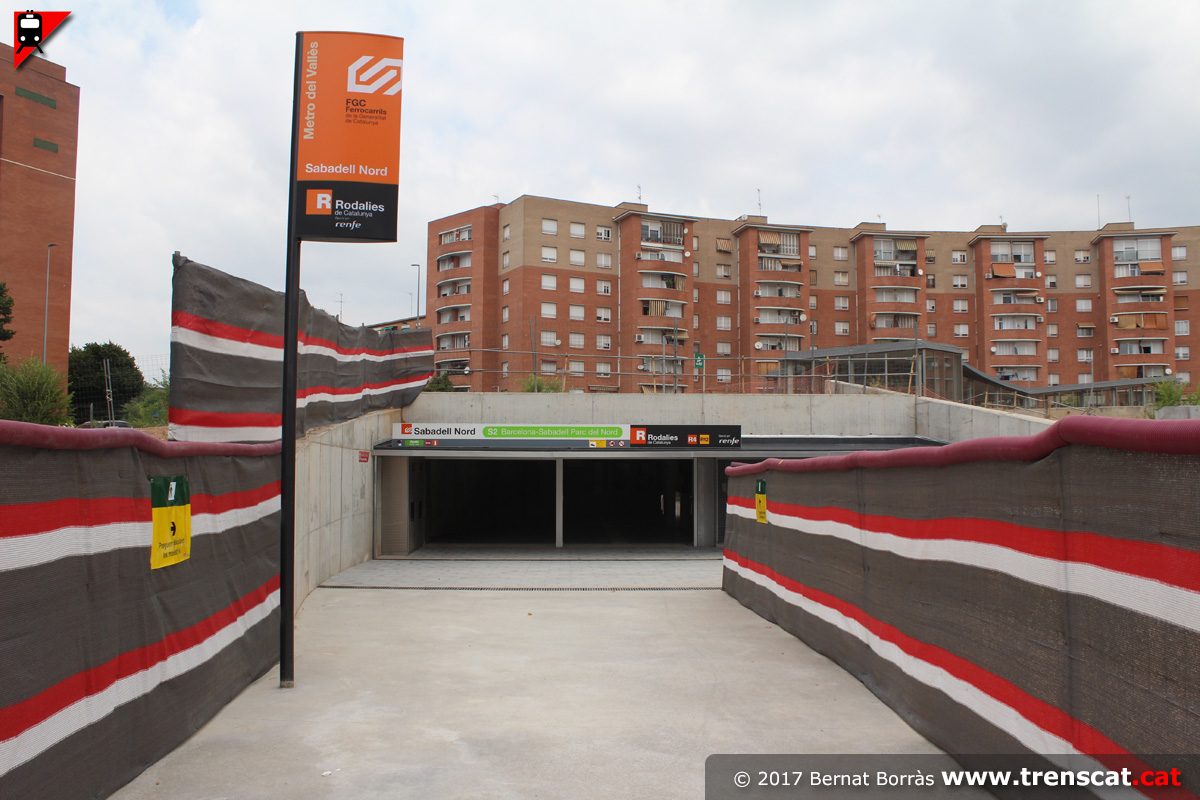

Accés comú tant per Rodalies com per FGC des de la plaça d'Espanya, costat avinguda Josep Tarradellas (juliol 2017) |

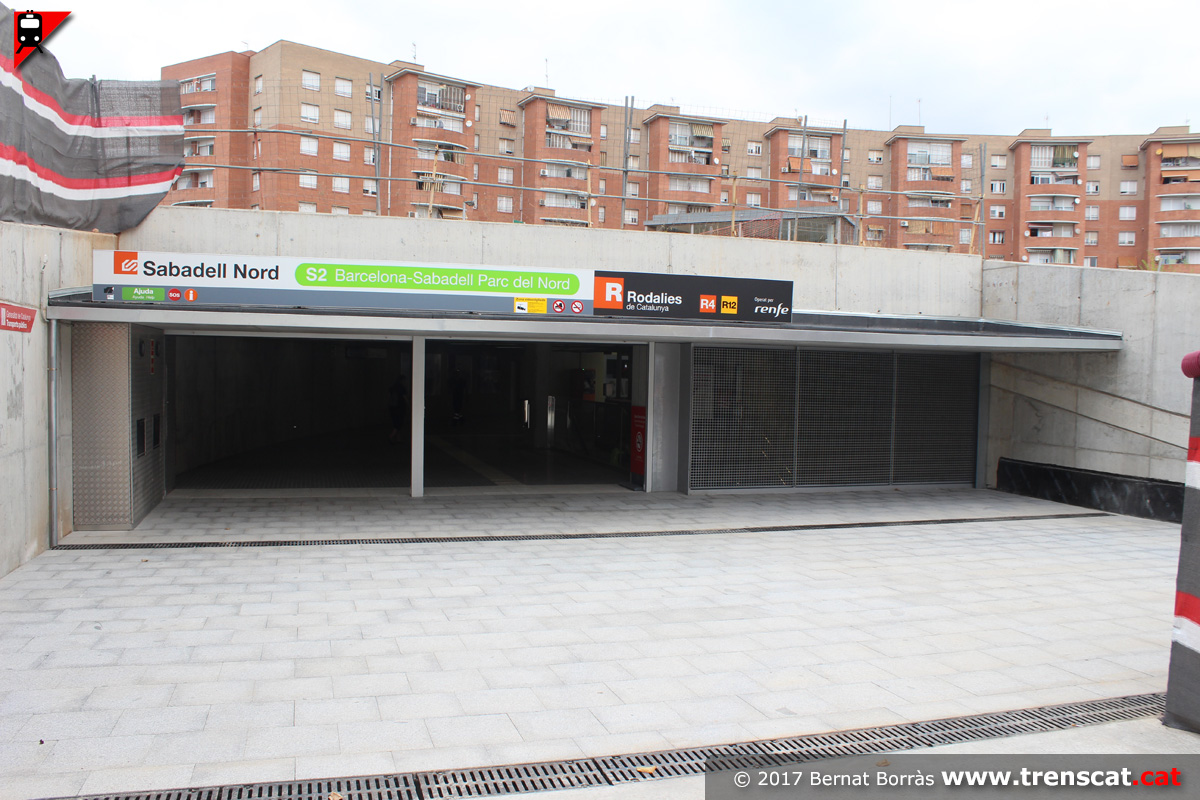

Vista més en detall de l'accés conjunt FGC i Rodalies (juliol 2017) |
Accés conjunt, amb les escales i ascensor que baixen cap al vestíbul de FGC (juliol 2017) |
 |
 |
 |
 |

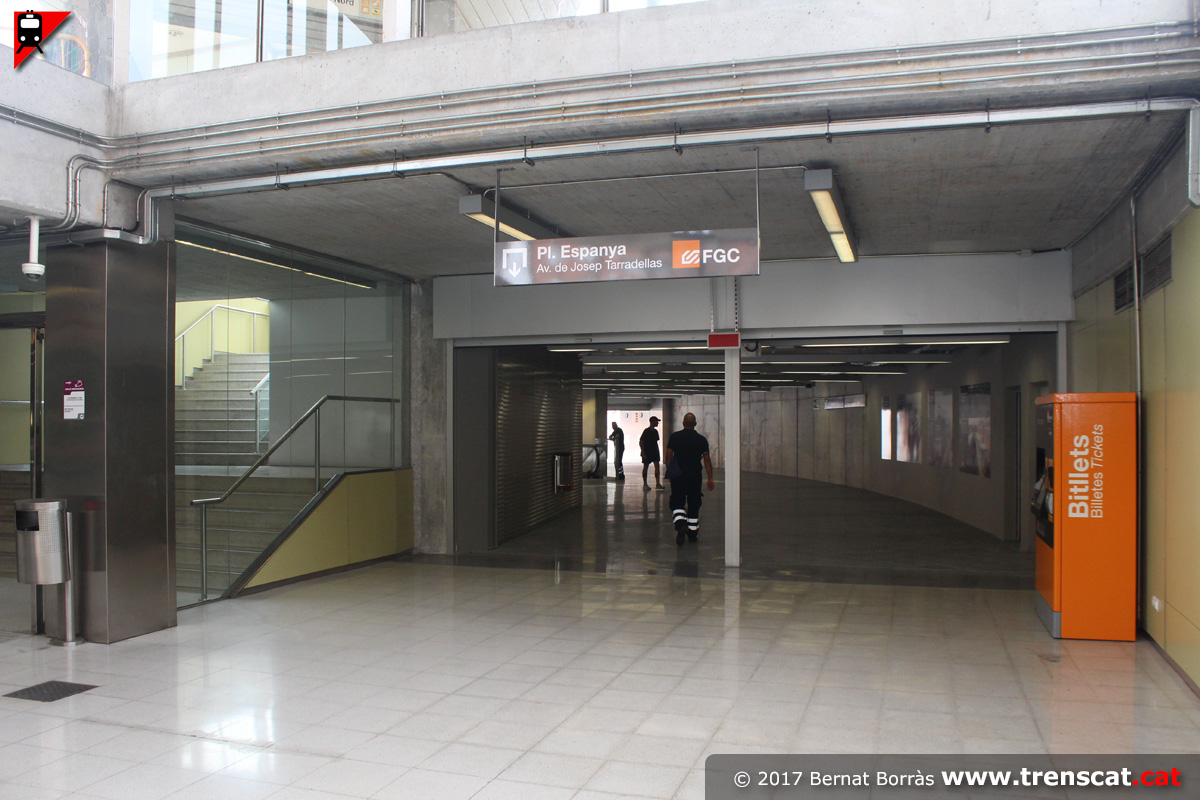

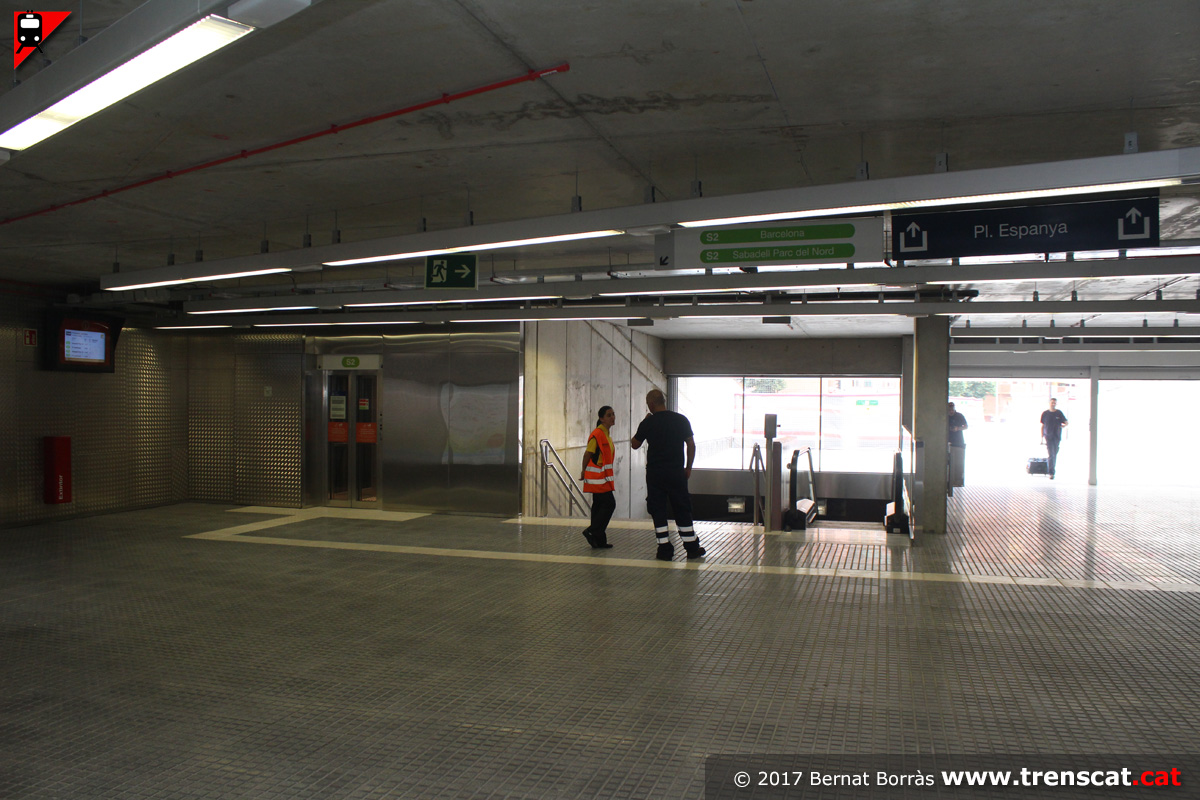

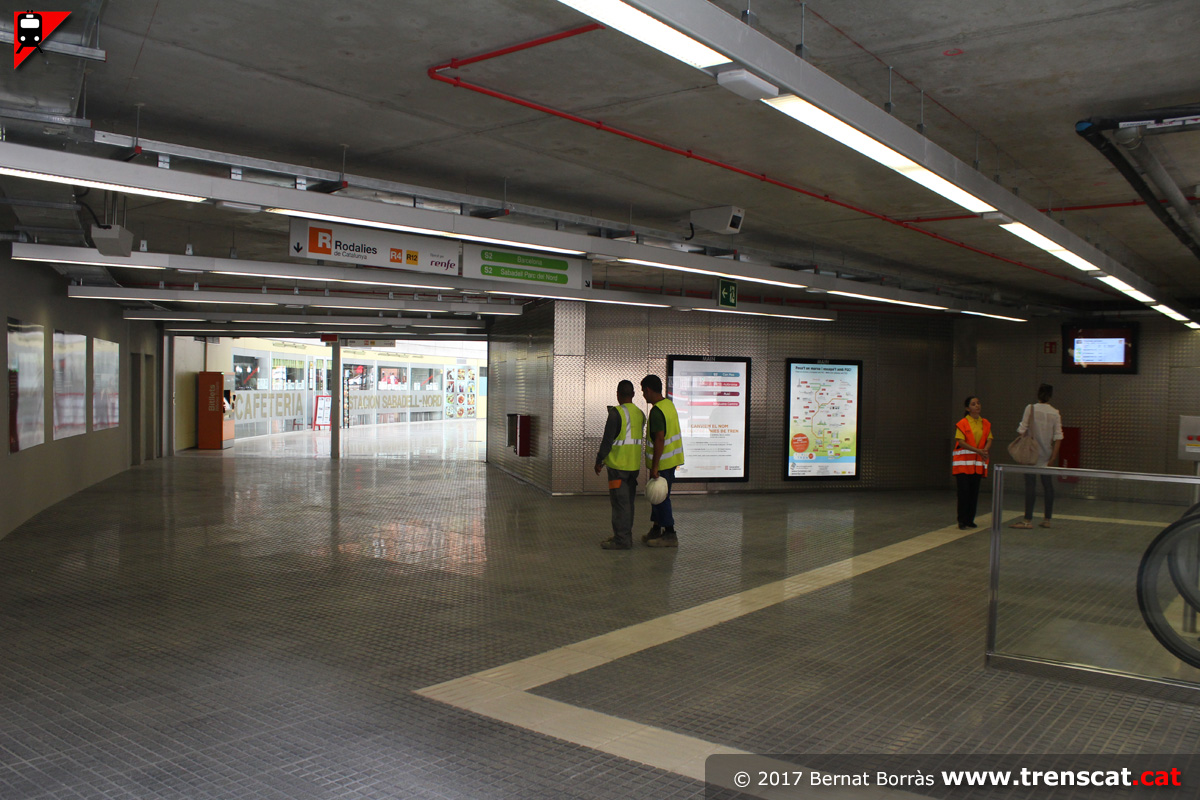

| Distribuidor cap a FGC i a peu pla fins al vestíbul de Rodalies (juliol 2017) |

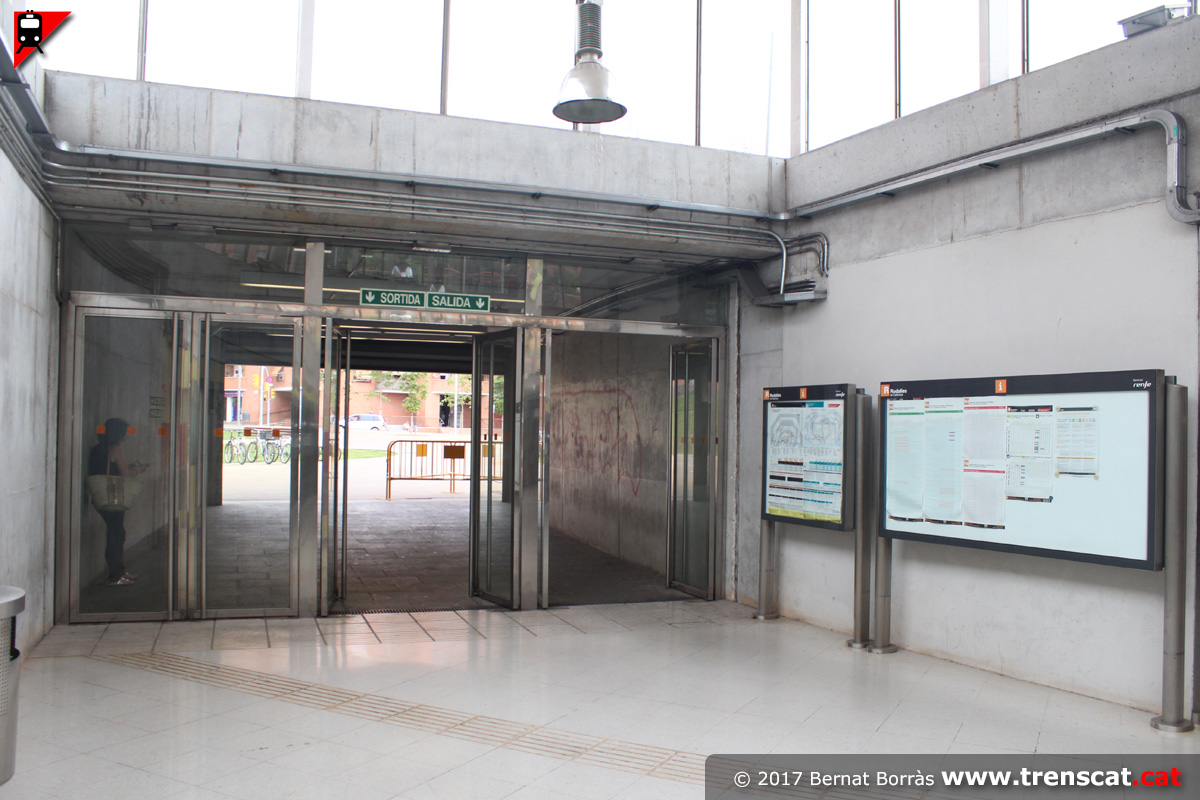

Accés al vestíbul de Rodalies des de l'accés de l'avinguda Josep Tarradellas (juliol 2017) |
Accés a FGC des de Rodalies (juliol 2017) |

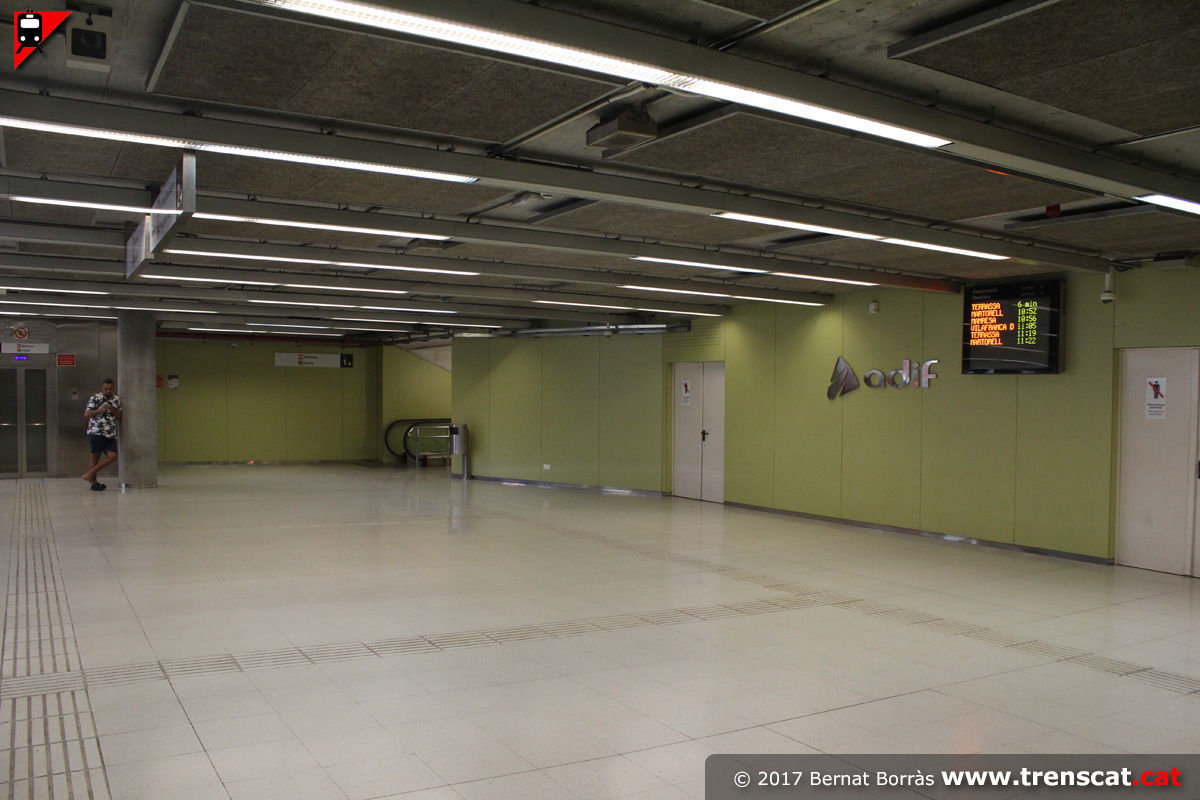

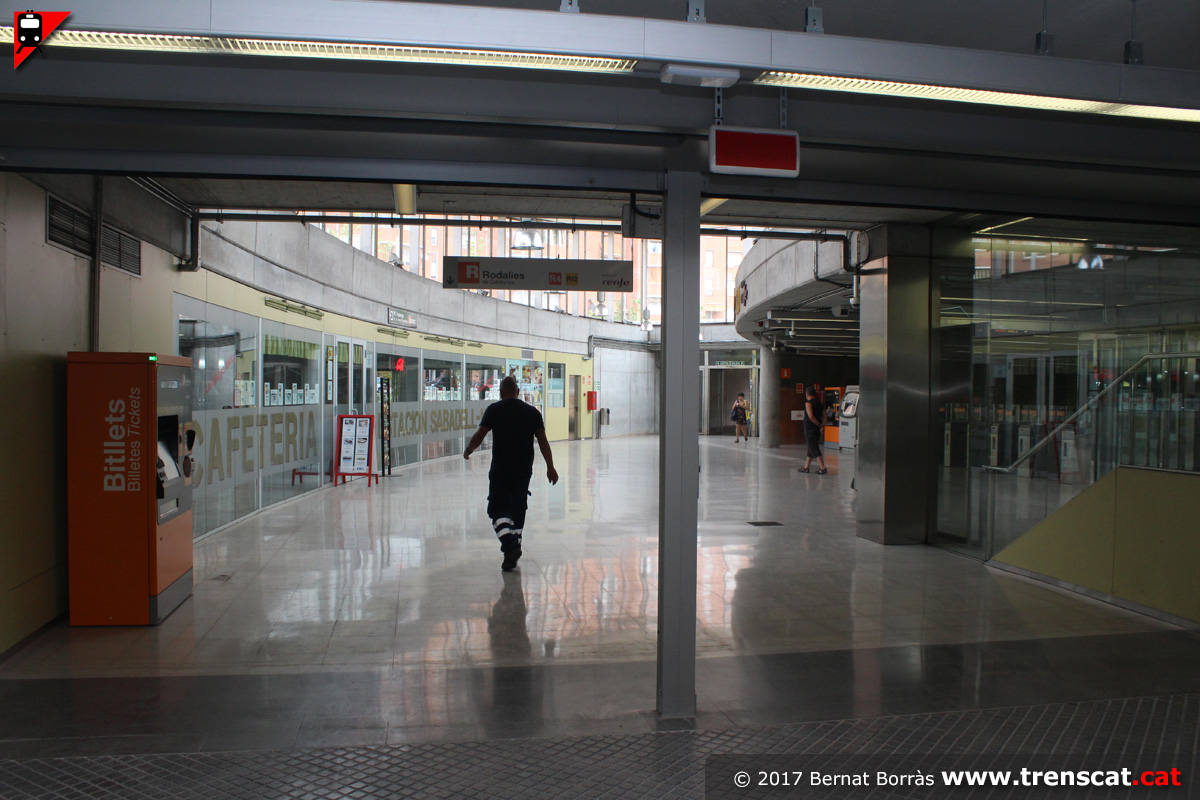

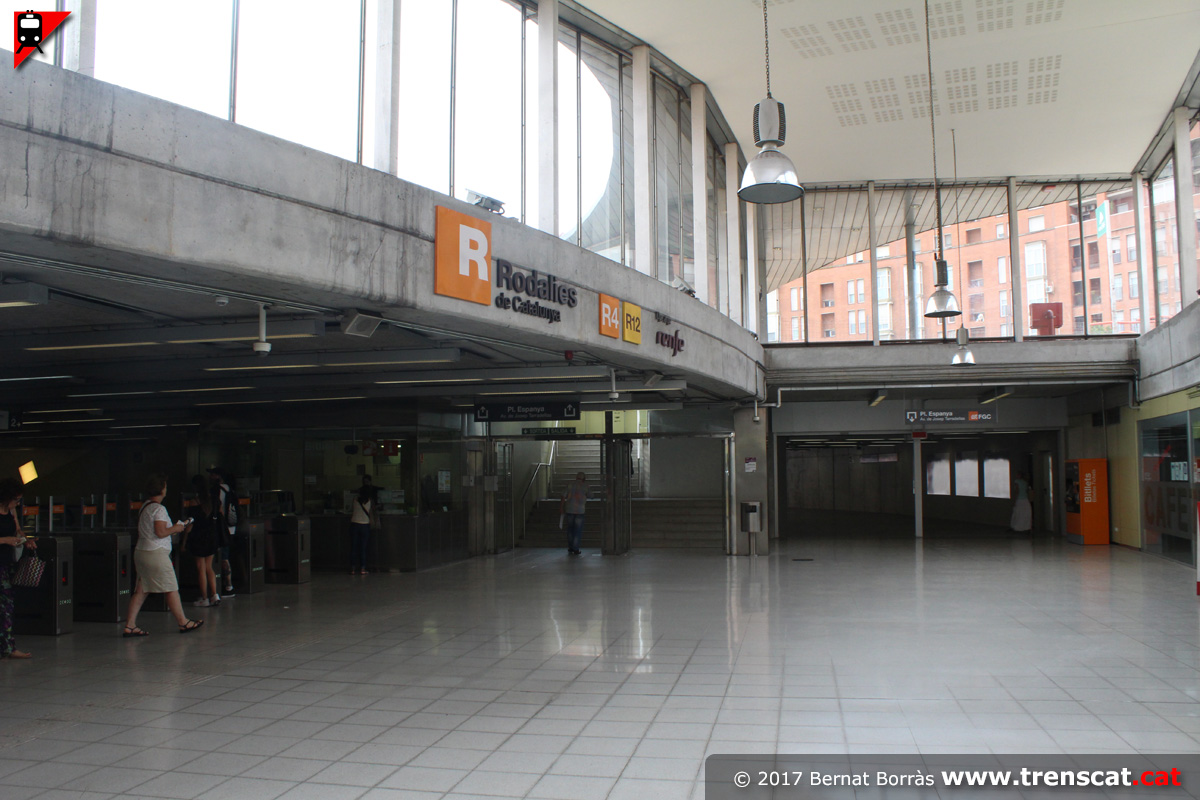

Vista general del vestíbul de Sabadell Nord (juliol 2017) |
 |
 |
 |
 |

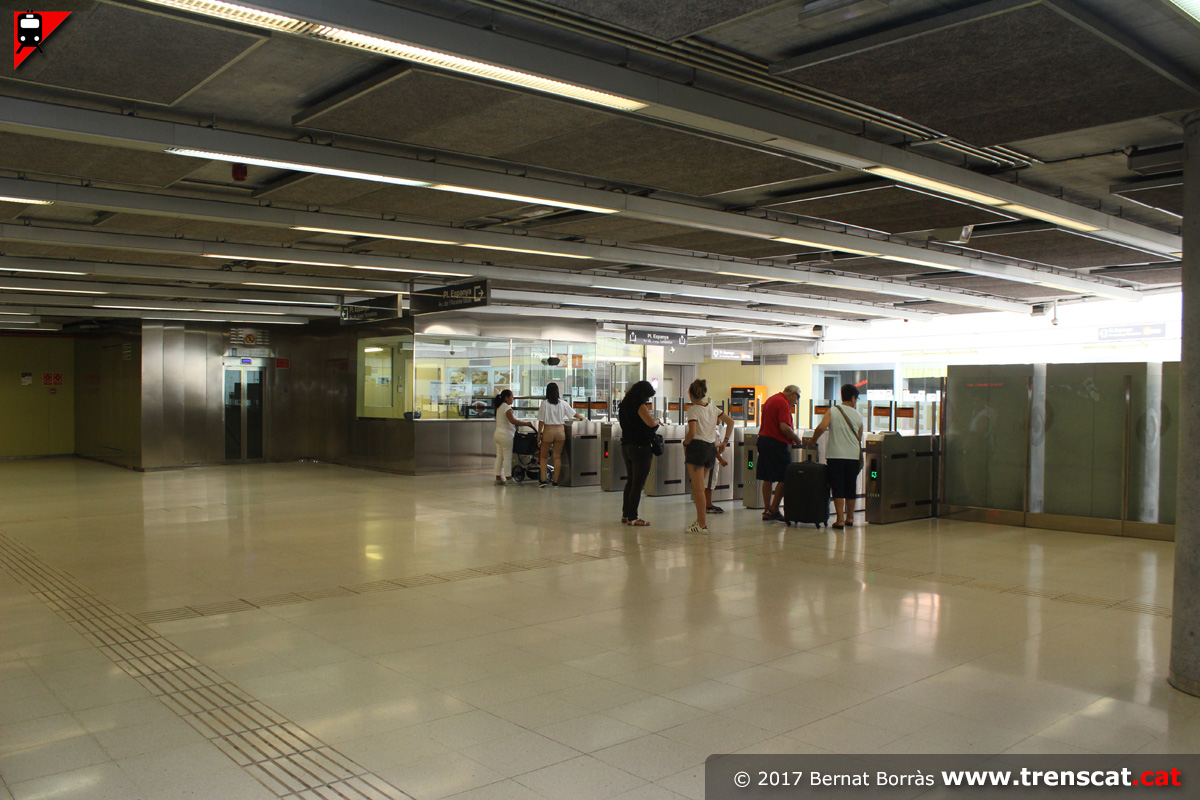

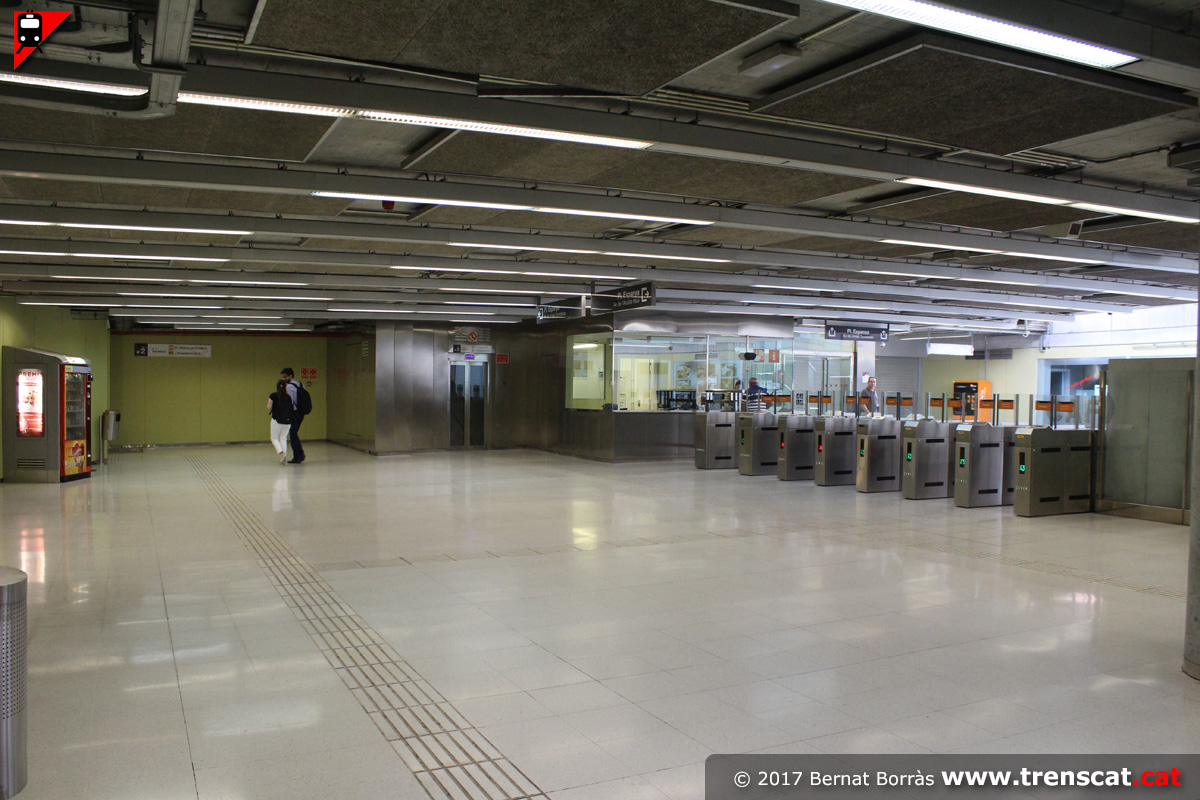

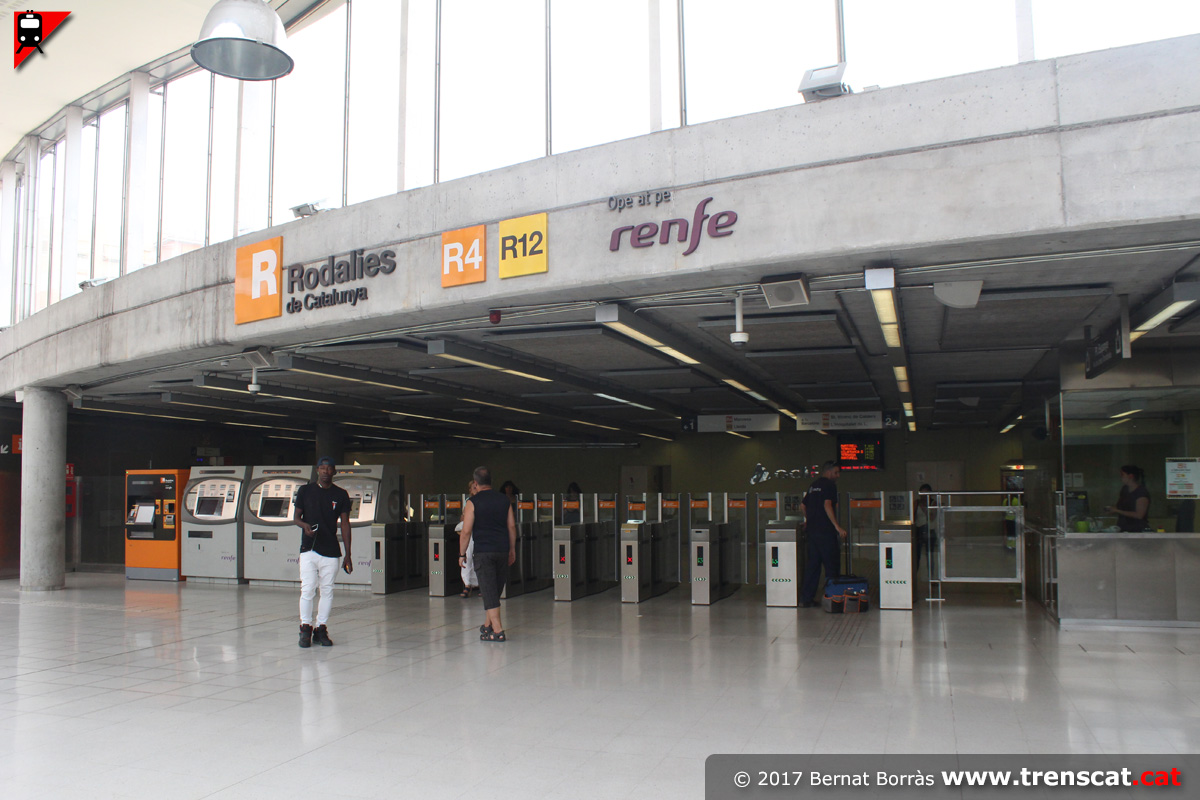

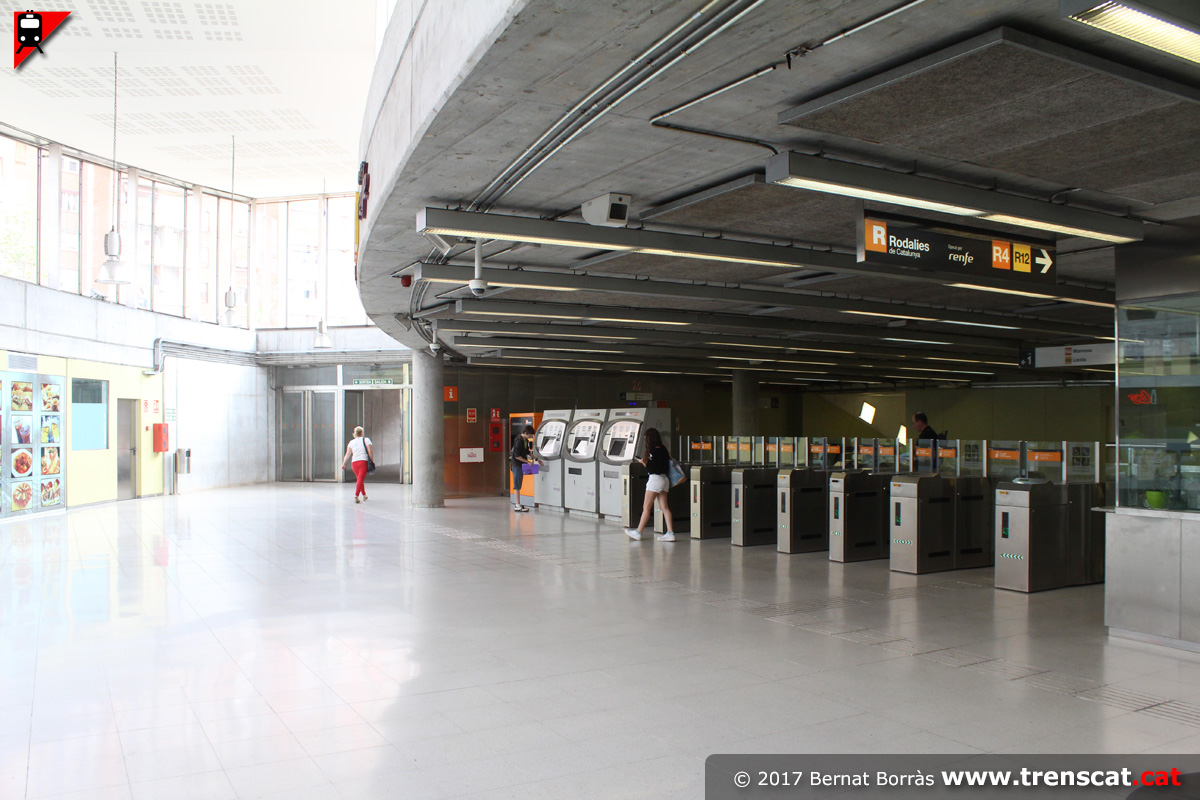

| Vista de la línia de peatge, màquines de venda de bitllets i taquilla (juliol 2017) |
Una altra vista de la línia de peatge (juliol 2017) |
Vista un cop passada la línia de peatge (juliol 2017) |
Distribuidor a les andanes (juliol 2017) |
 |
 |
 |
 |
| Espai passada la línia de peatge, on hi ha el distribuidor per anar a cadascuna de les dues andanes de l'estació (juliol 2017) |

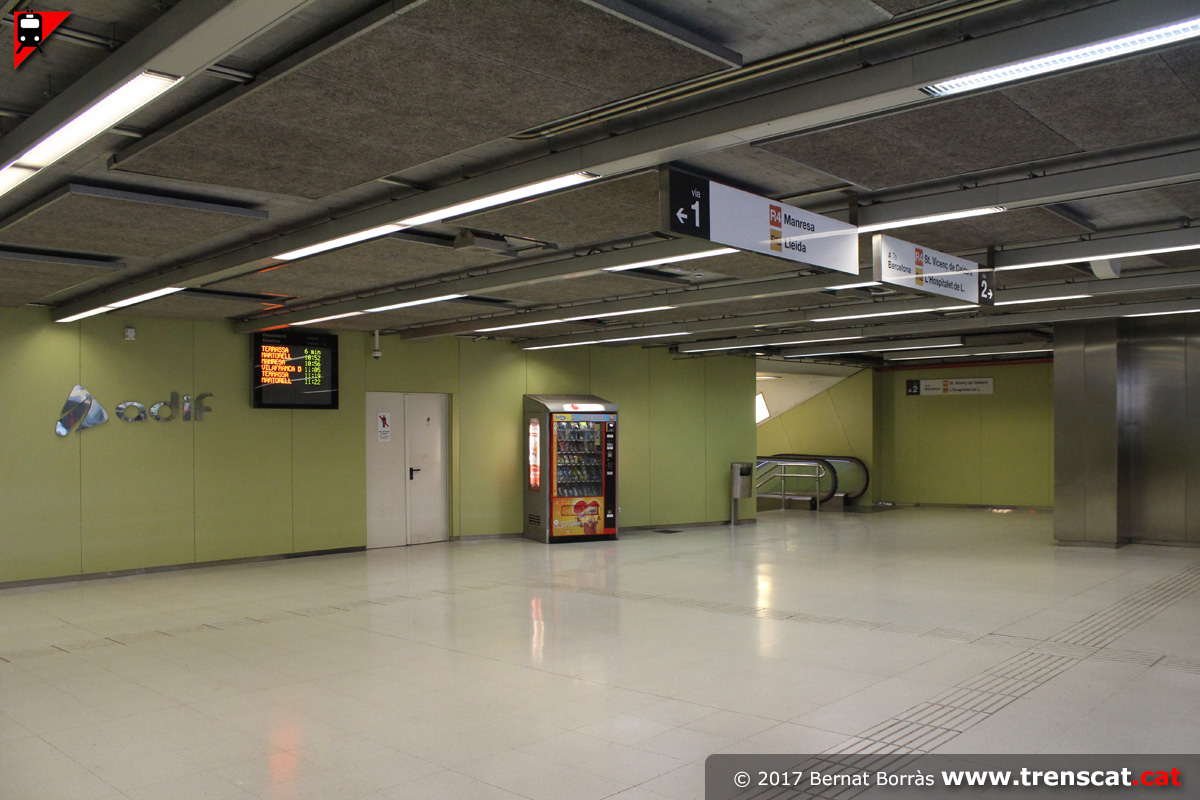

Distribuidor i rètol electrònic indicant les properes circulacions (juliol 2017) |

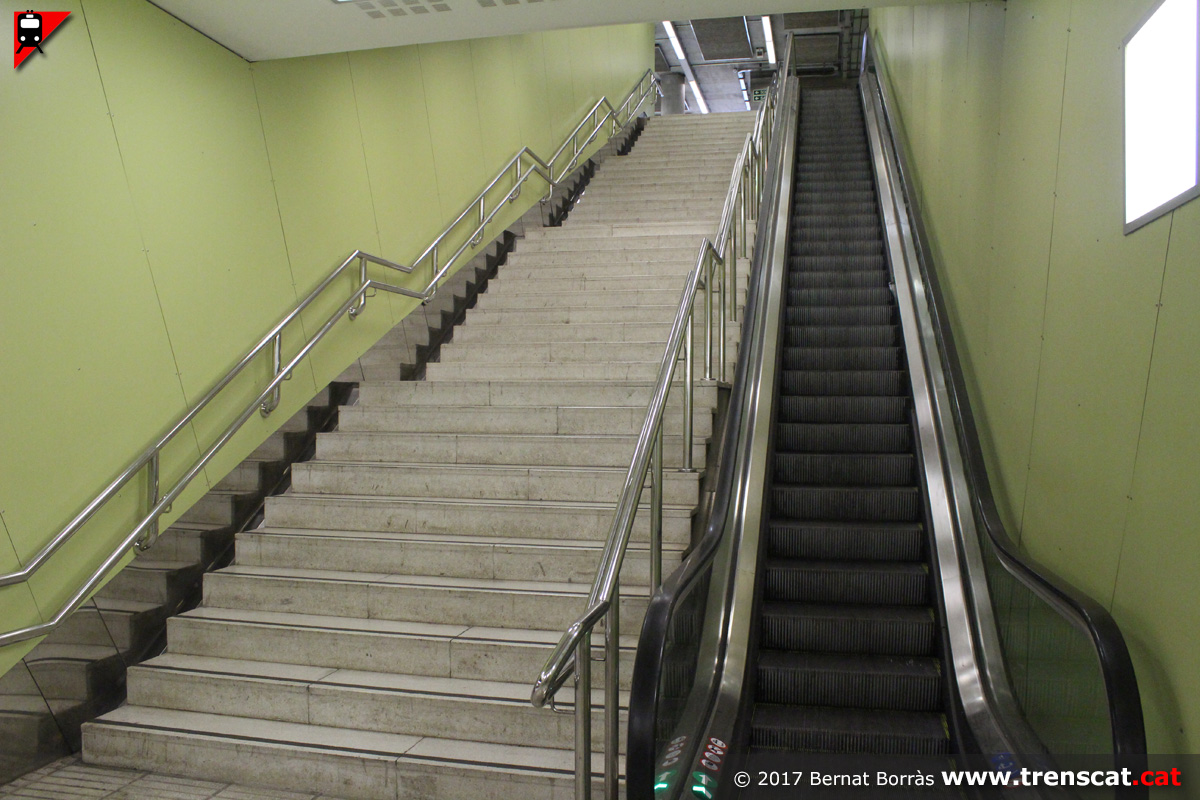

Escala fixa i mecànica entre l'andana de la via 1 i el vestíbul (juliol 2017) |

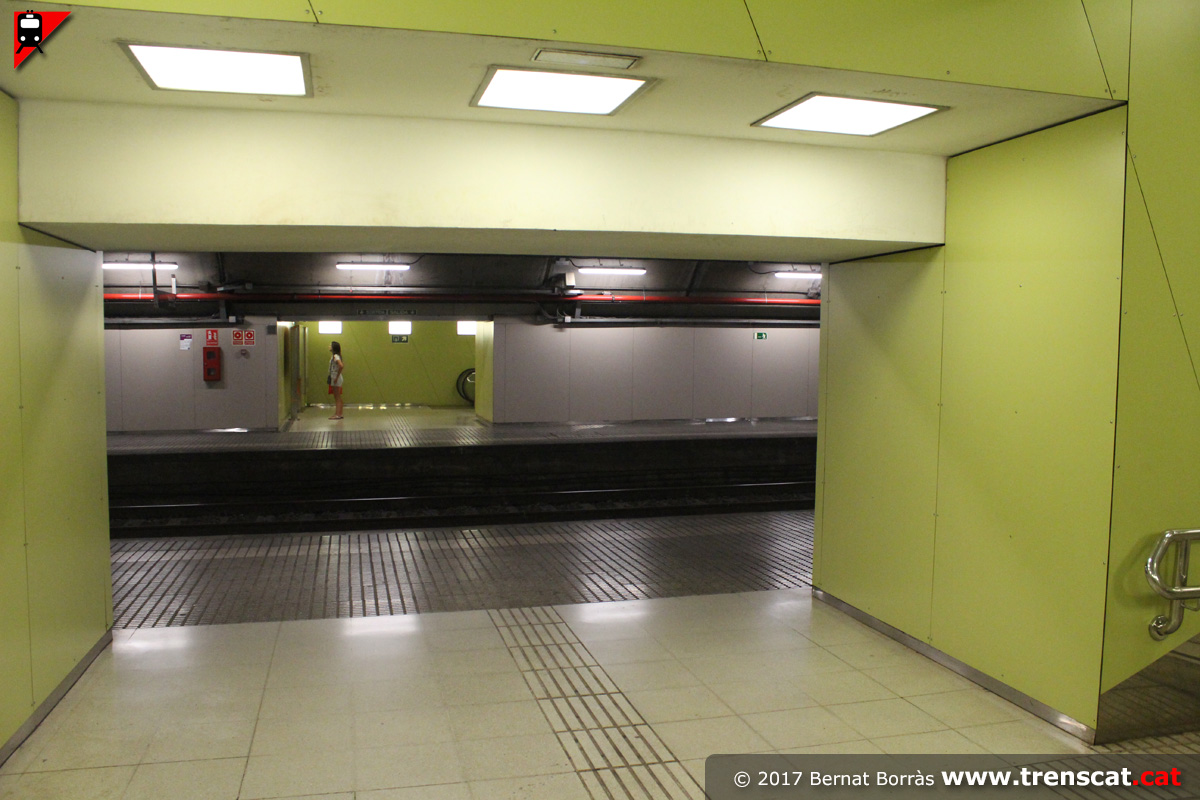

Accessos a l'andana (juliol 2017) |
 |
 |
 |
 |

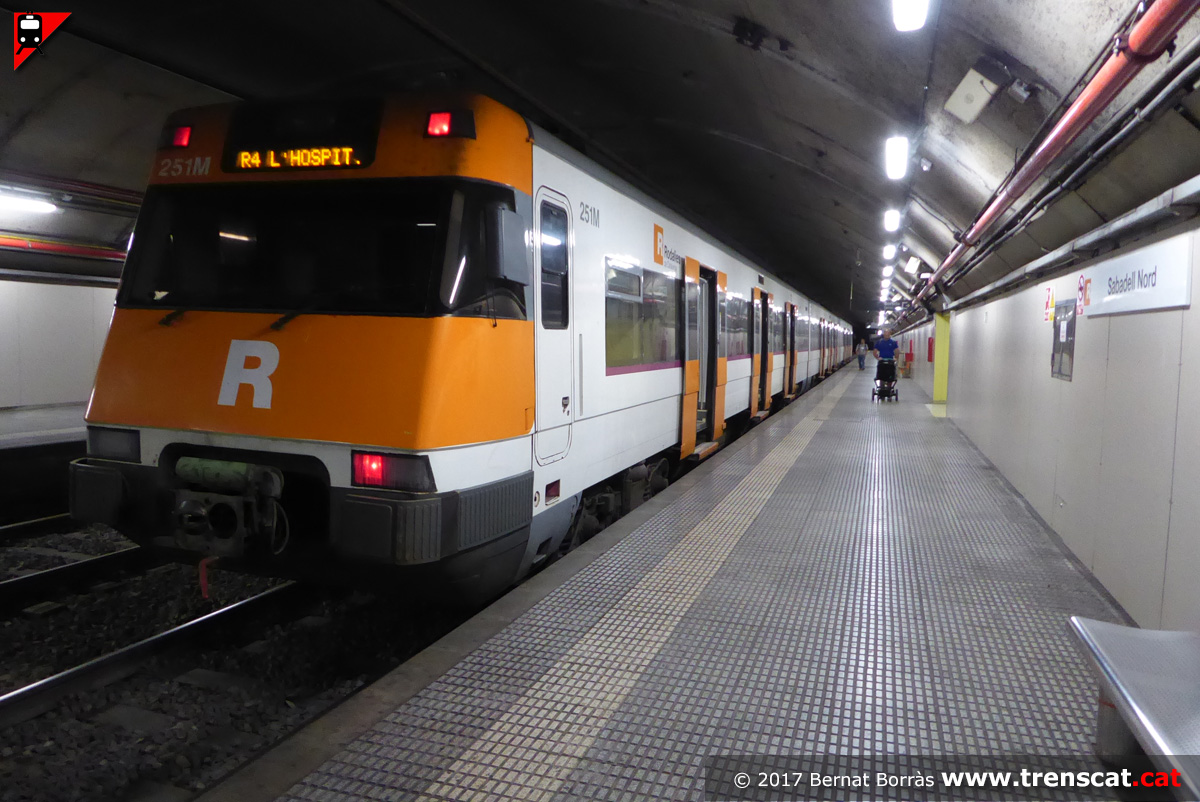

| Unitat 447-126, adaptada a PMR, fent un R4 de Terrassa a l'Hospitalet (juliol 2017) |

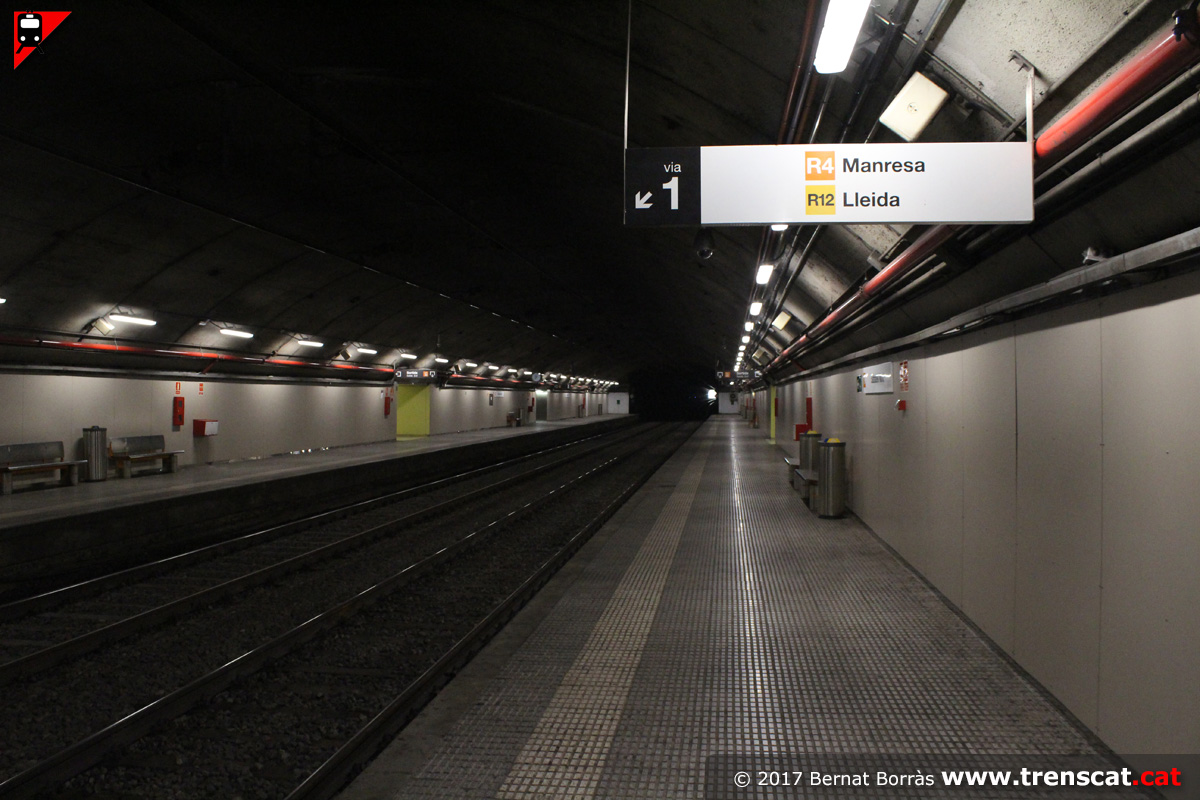

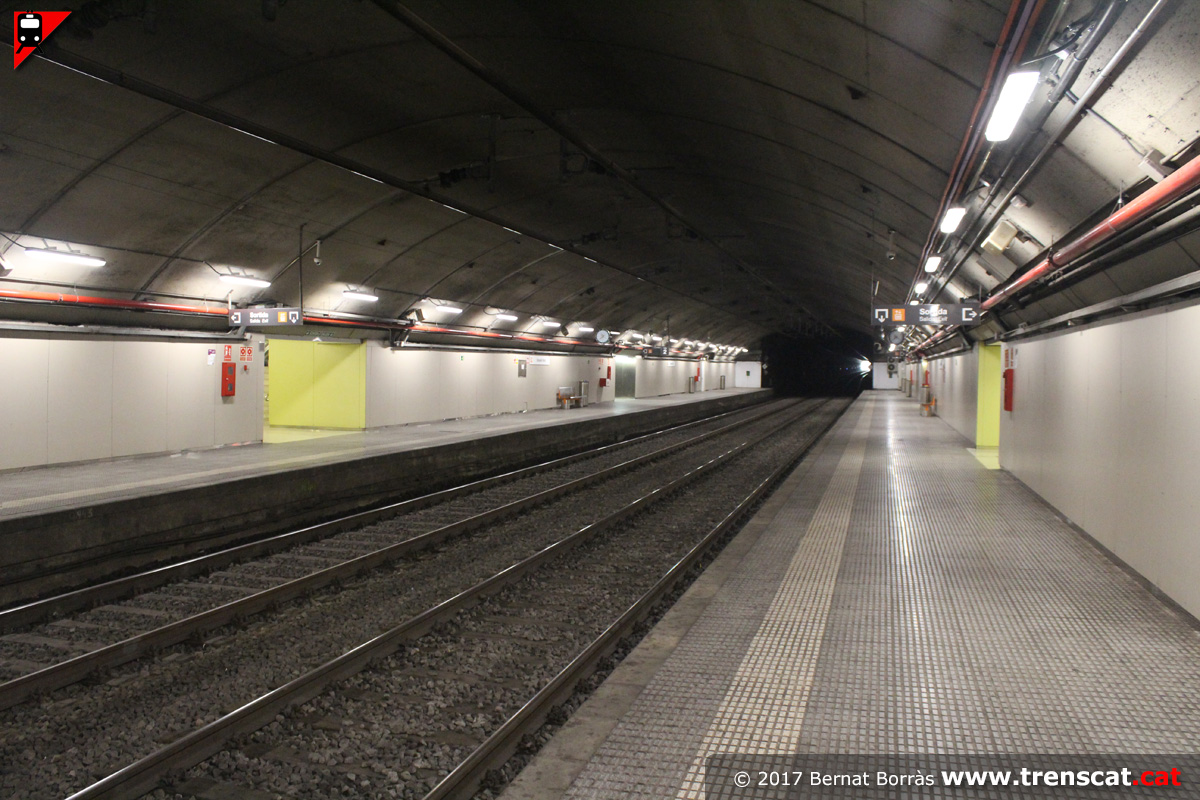

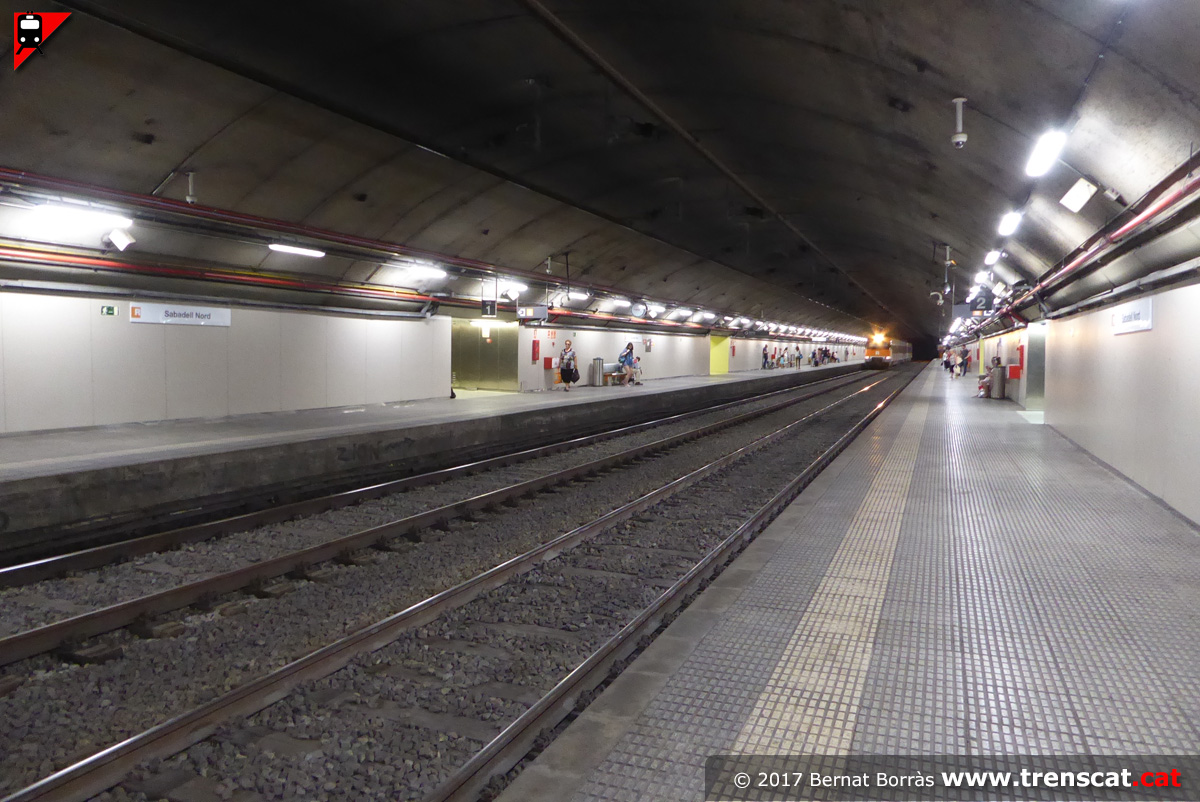

Vista general de Sabadell Nord des del costat Terrassa Est (juliol 2017) |

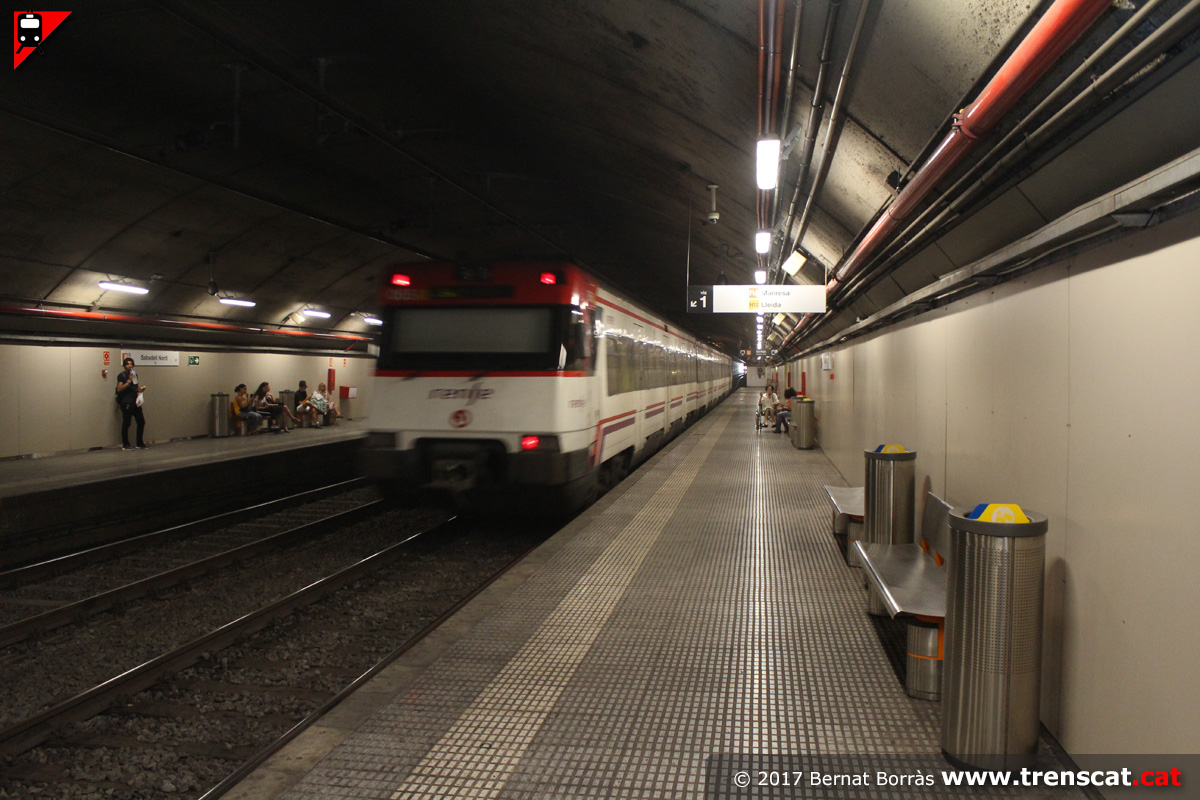

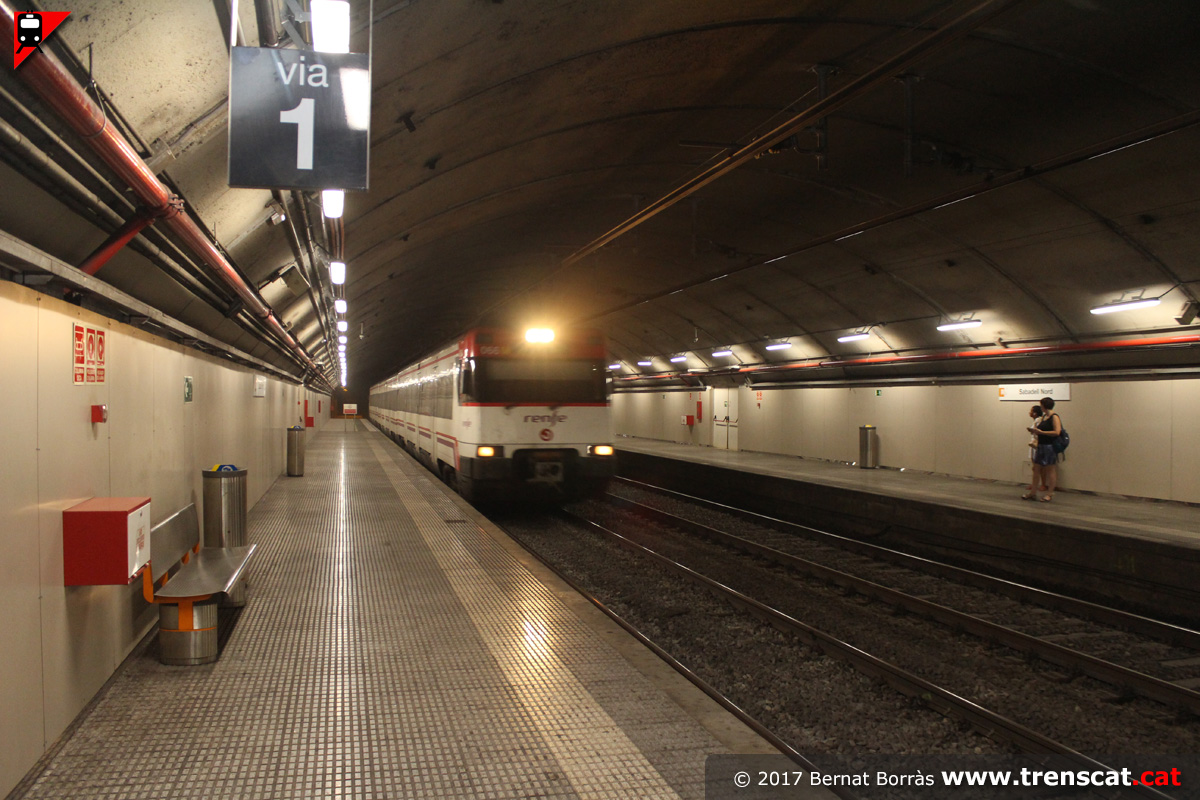

La 447-025 fent una breu parada a la via 1 de Sabadell Nord durant el seu recorregut de la línia R12 de l'Hospitalet a Lleida via Manresa (juliol 2017) |
Sortint cap a Terrassa Est (juliol 2017) |
 |
 |
 |
 |

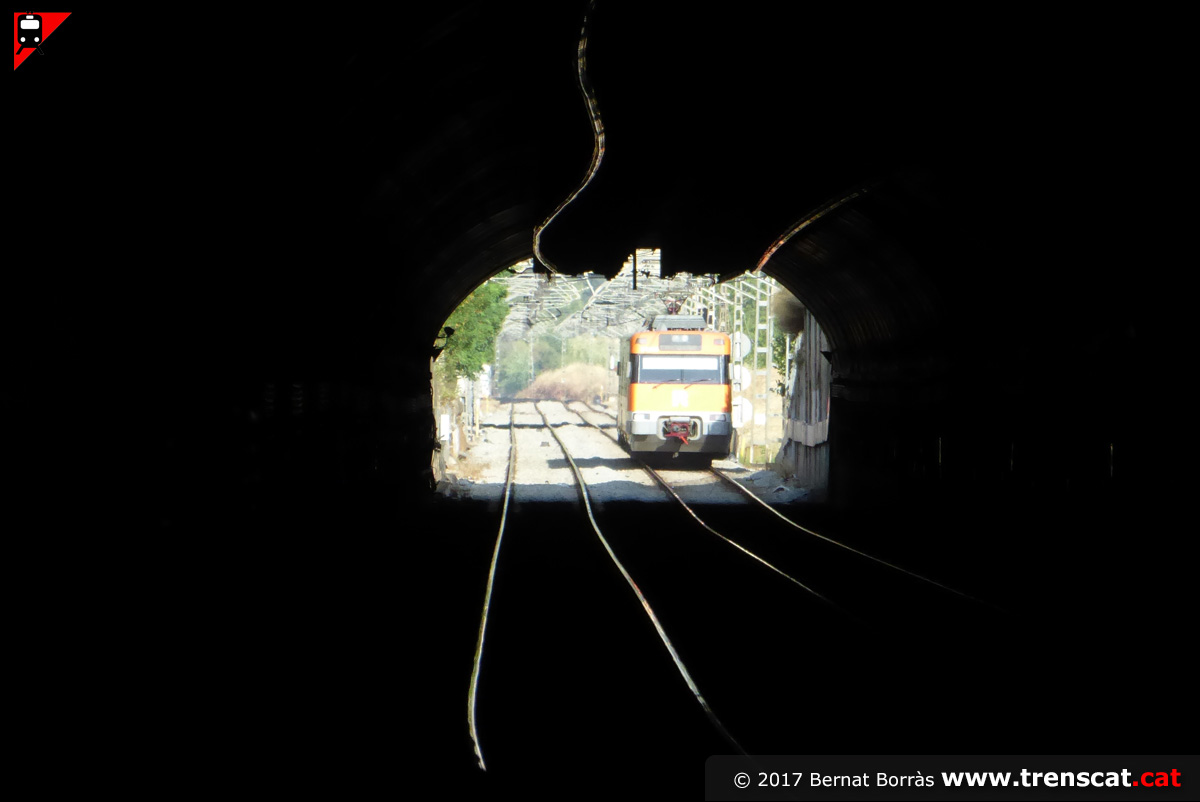

| El tren surt del túnel urbà de Sabadell (juliol 2017) |
Unitat 447 amb el R4 semidirecte del migdia de l'Hospitalet a Manresa sense parada a Sabadell Nord (juliol 2017) |
El tren semidirecte passa a bona velocitat per Sabadell Nord, on no hi té parada (juliol 2017) |

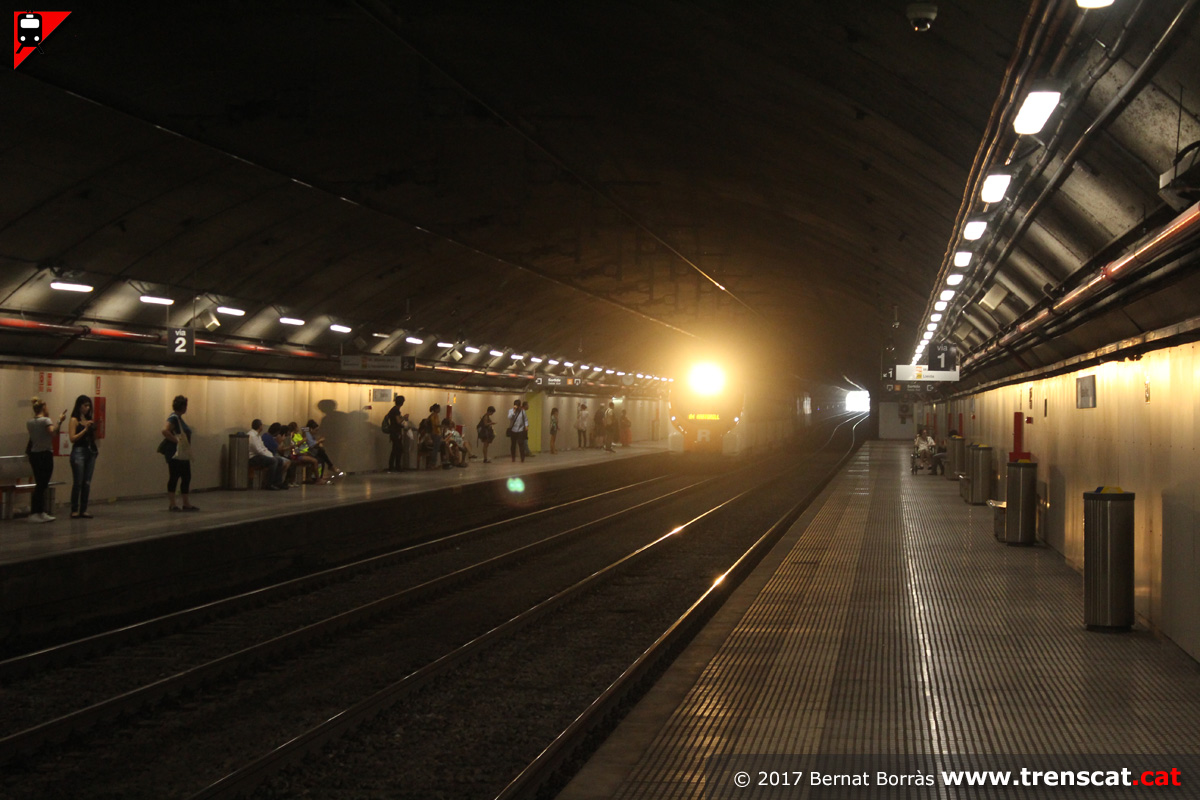

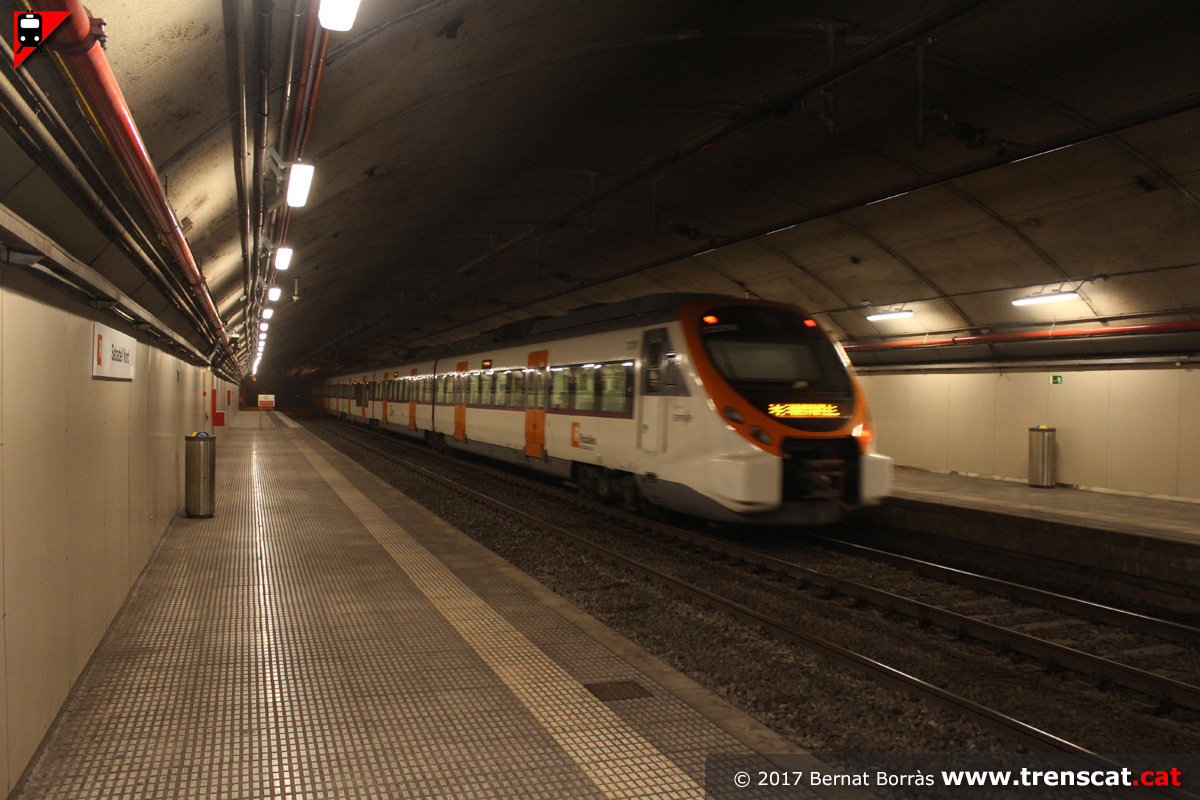

Unitat Civia arribant a Sabadell Nord (juliol 2017) |
 |
 |
 |
 |

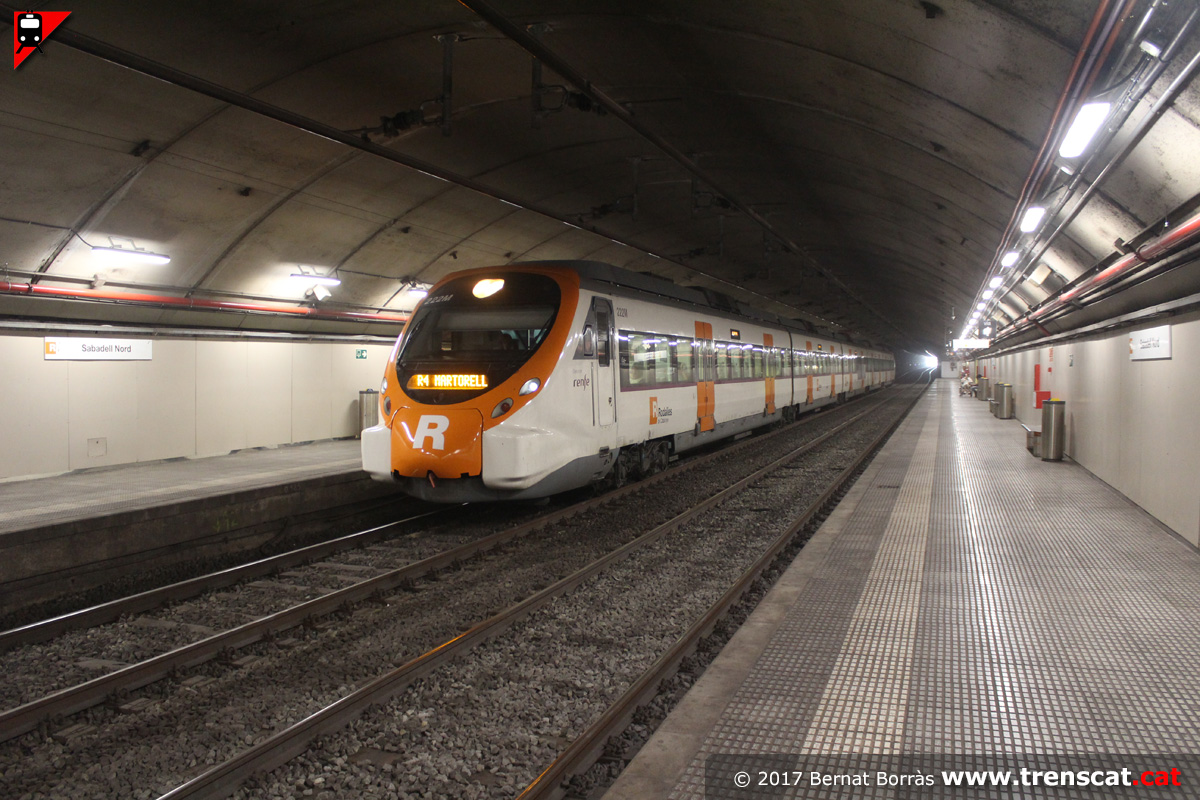

| El Civia 465-222 a la via 2 amb un R4 de Terrassa a Martorell (juliol 2017) |
Sortint cap a Sabadell Centre, Barcelona i Martorell (juliol 2017) |

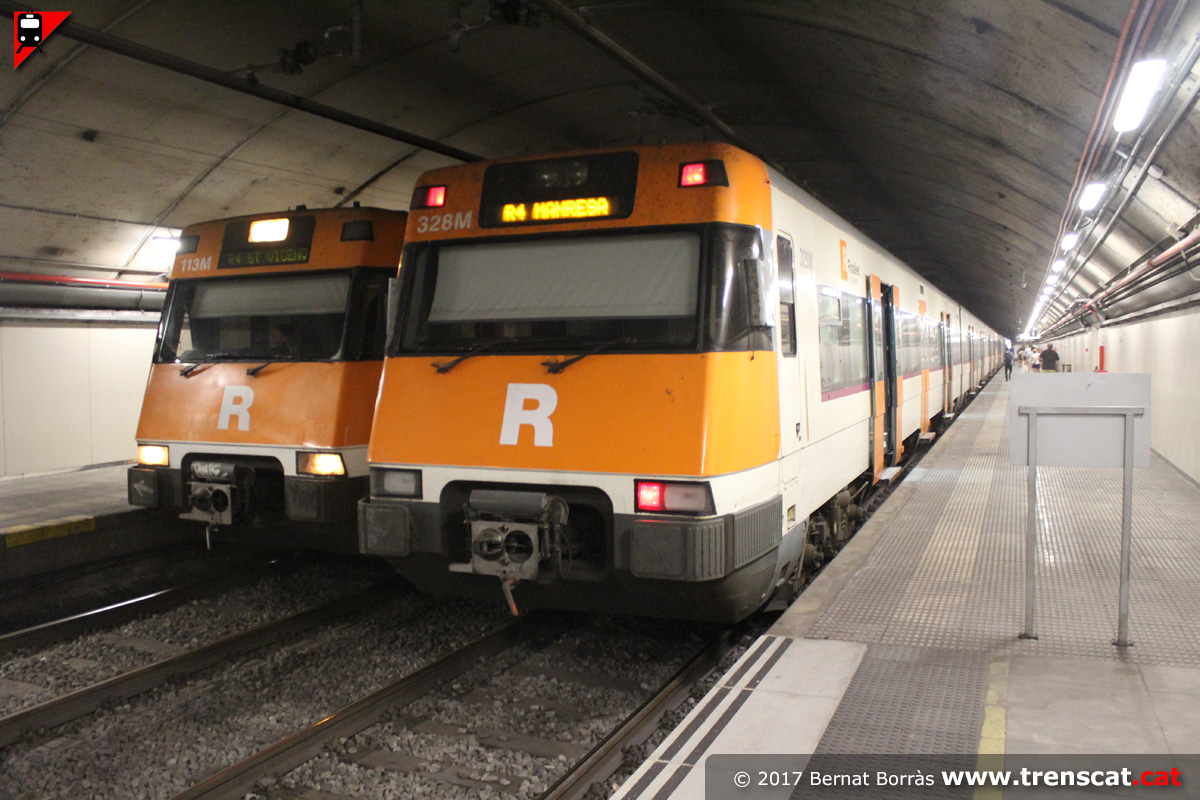

Encreuament d'unitats sèrie 447 a Sabadell Nord (juliol 2017) |
Sortint cap a Terrassa i Manresa en servei R4 (juliol 2017) |
 |
 |
 |
 |

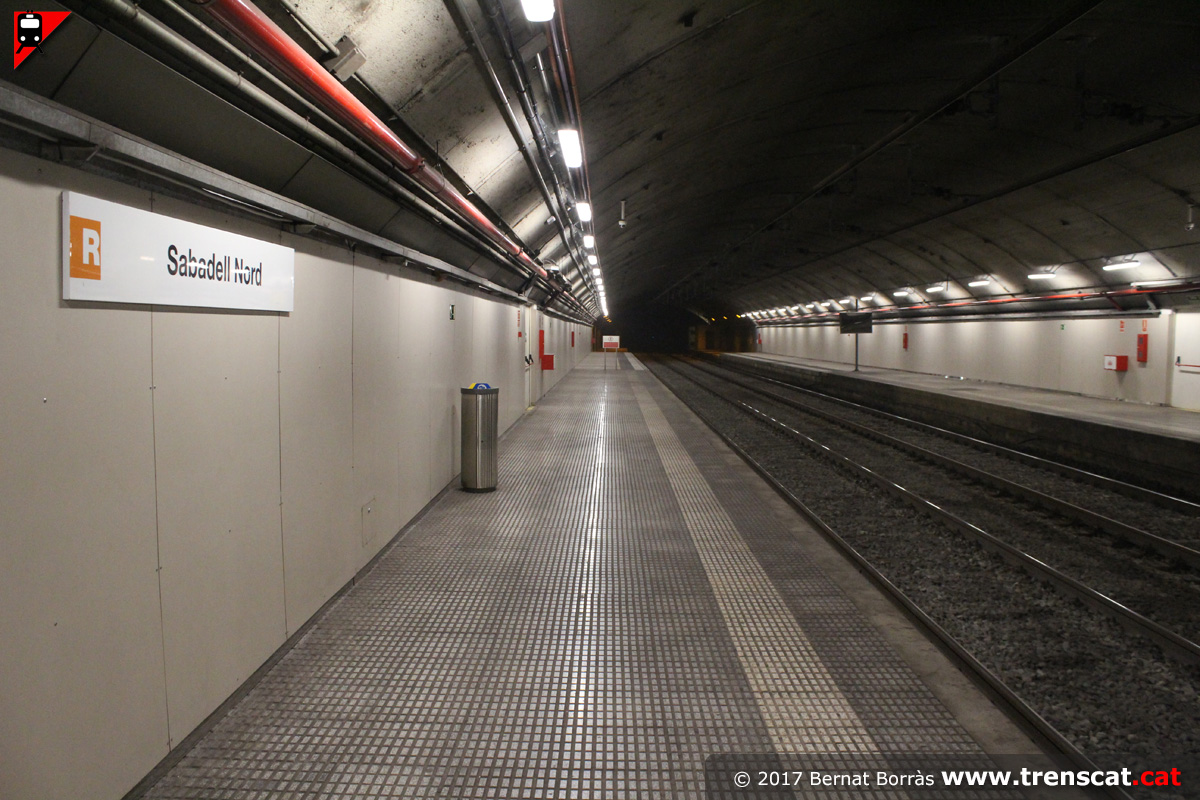

| Extrem de les andanes, costat Sabadell Centre (juliol 2017) |
Detall de la cartelleria de l'estació (juliol 2017) |
Accessos a l'andana (juliol 2017) |

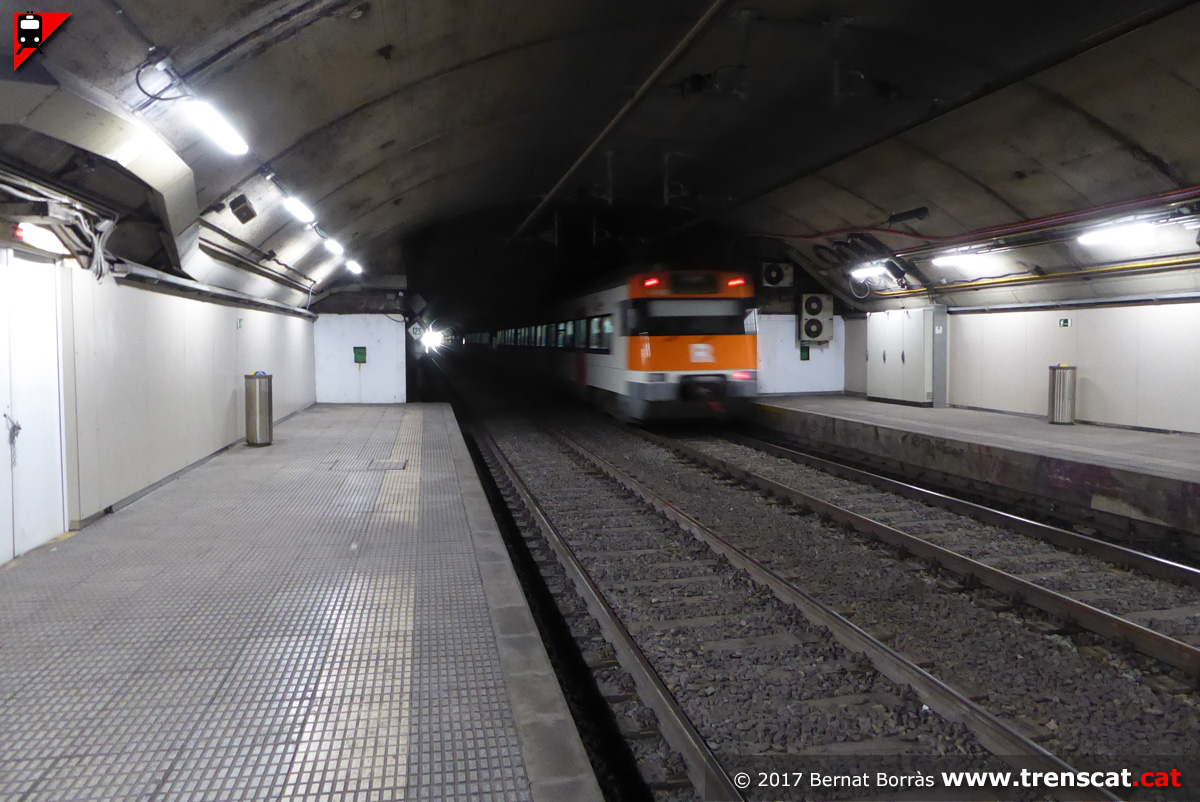

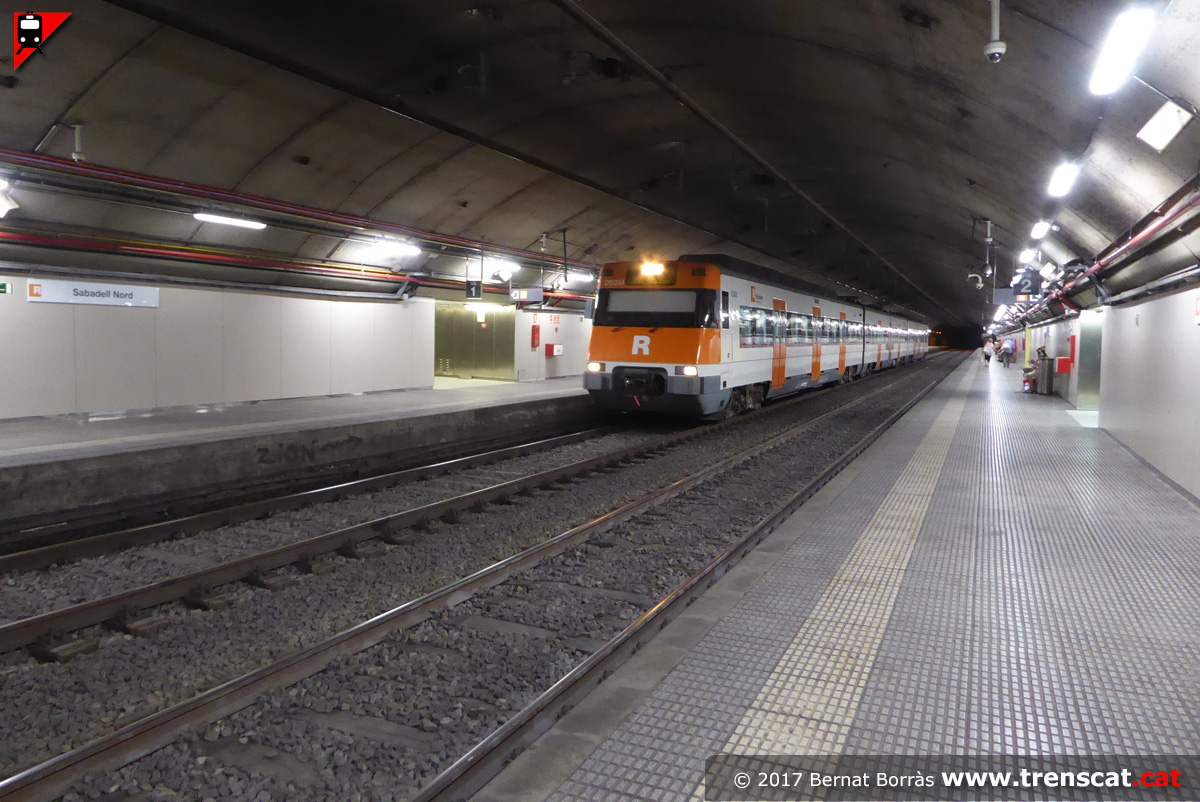

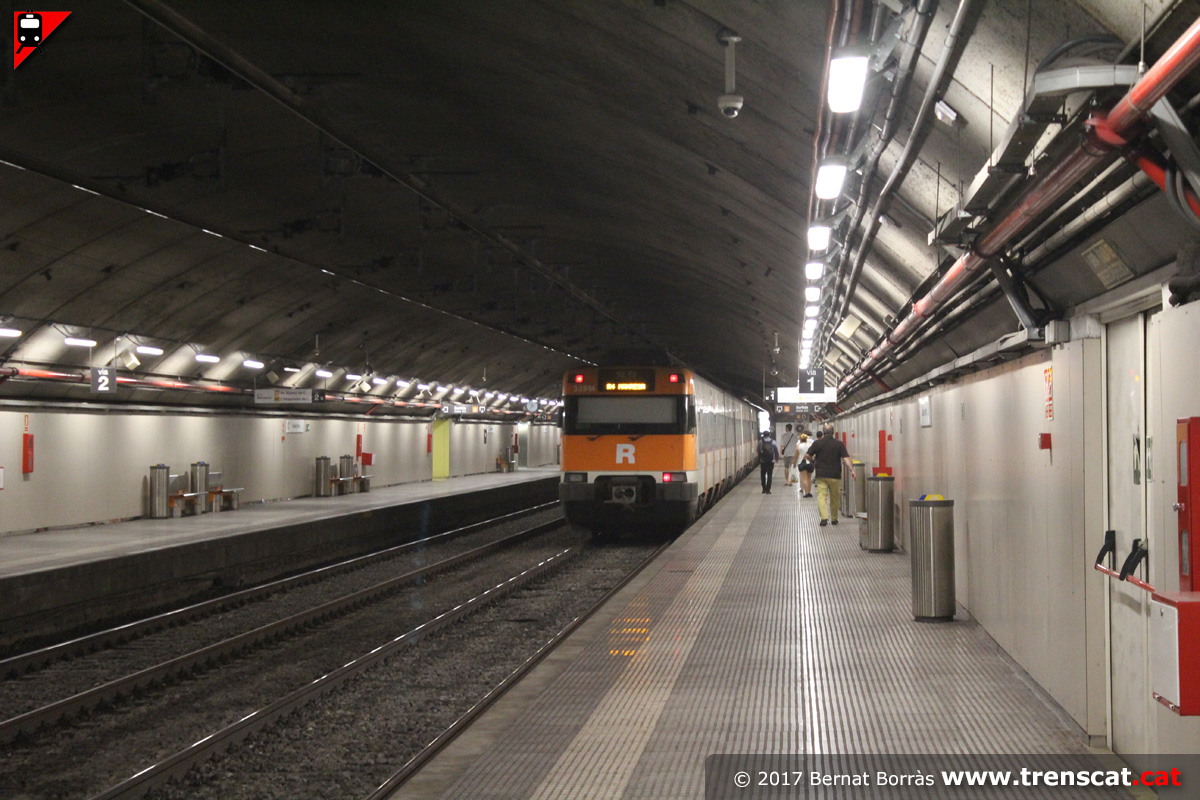

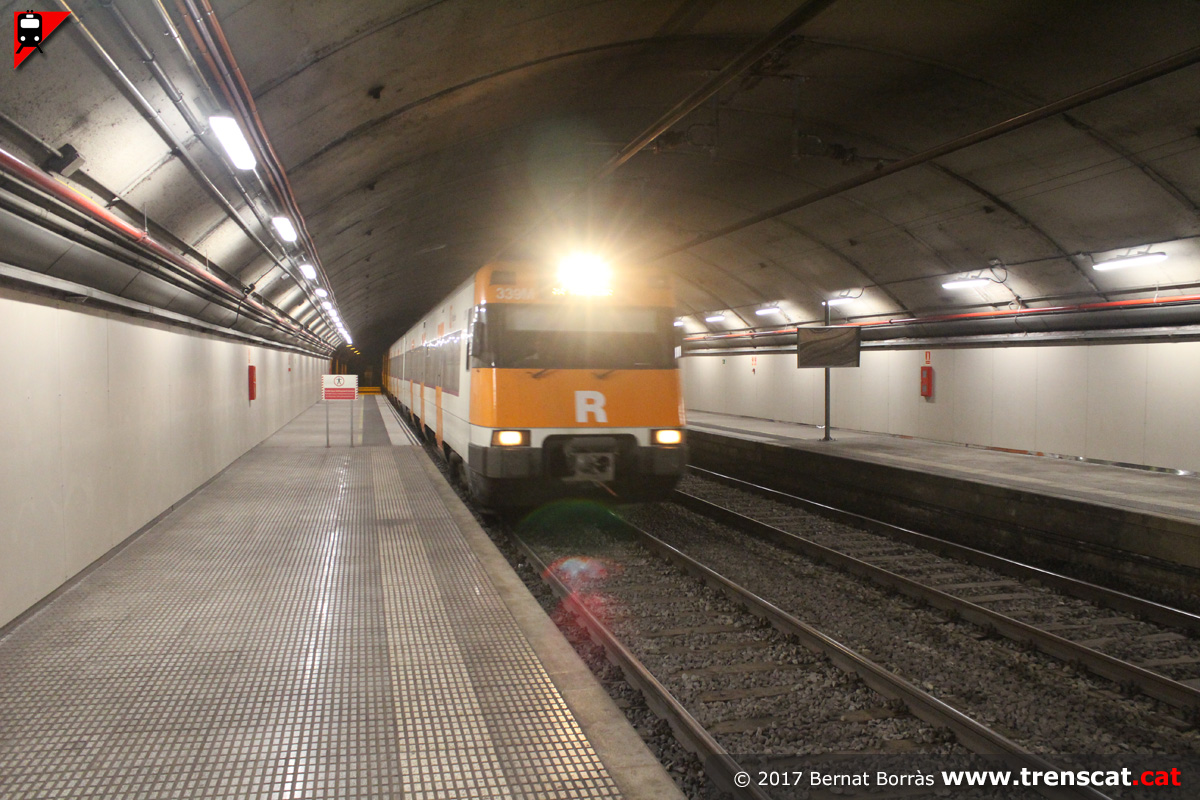

Unitat 447 amb un tren R4 de Vilafranca a Manresa entrant a Sabadell Nord per la via 1 (juliol 2017) |
 |
 |
 |
 |

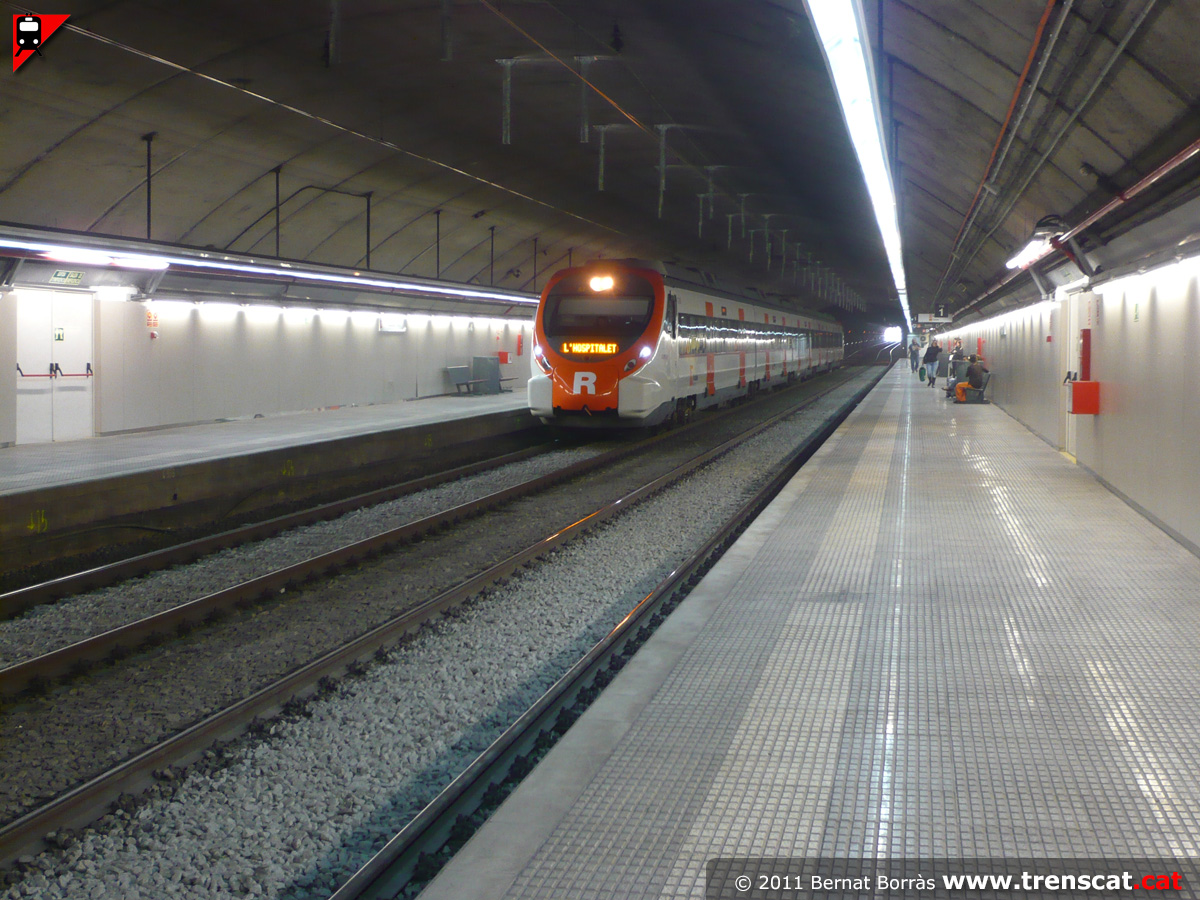

| Unitat Civia 465 amb colors de Rodalies fent un servei R4 de Terrassa a l'Hospitalet de Llobregat (octubre 2011) |

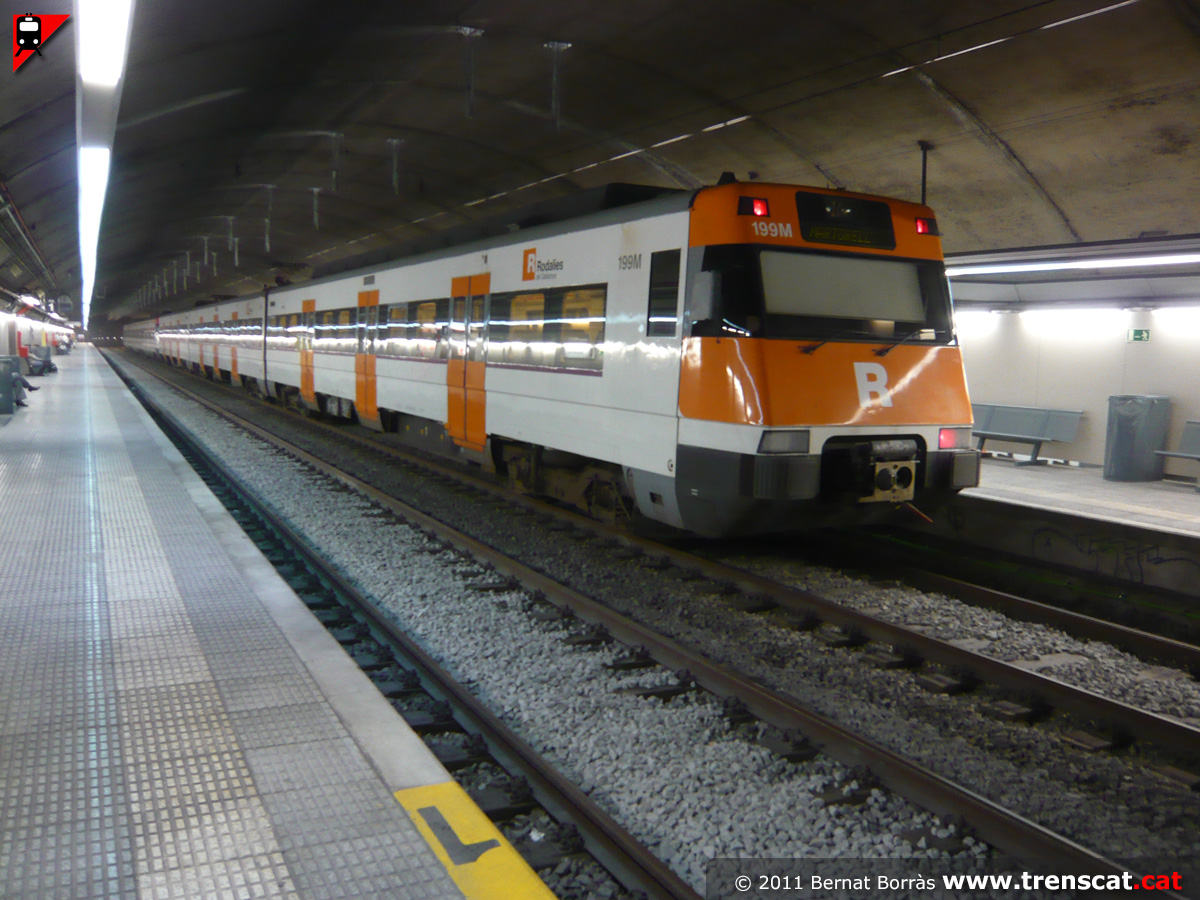

Doble de 447 a la via 2 de Sabadell Nord amb un R4 a Martorell (octubre 2011) |

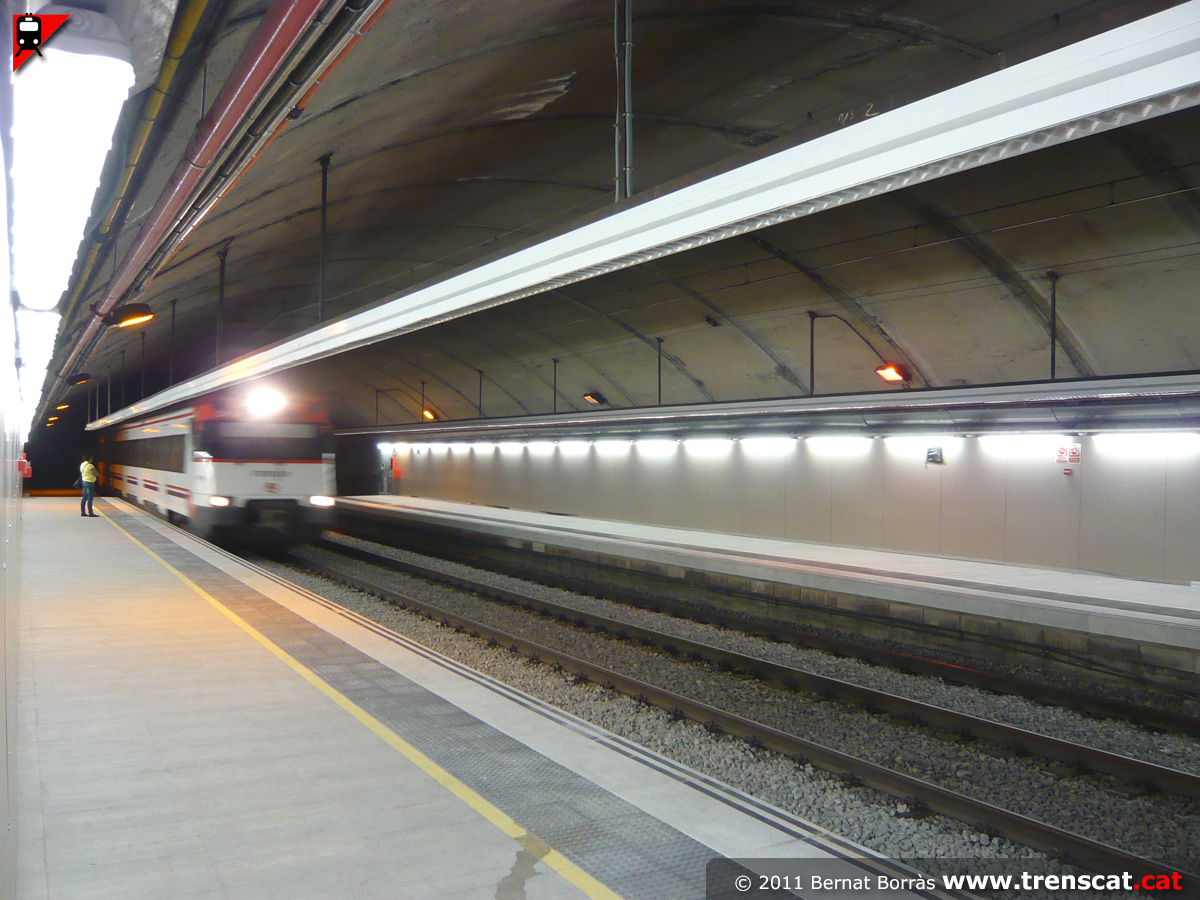

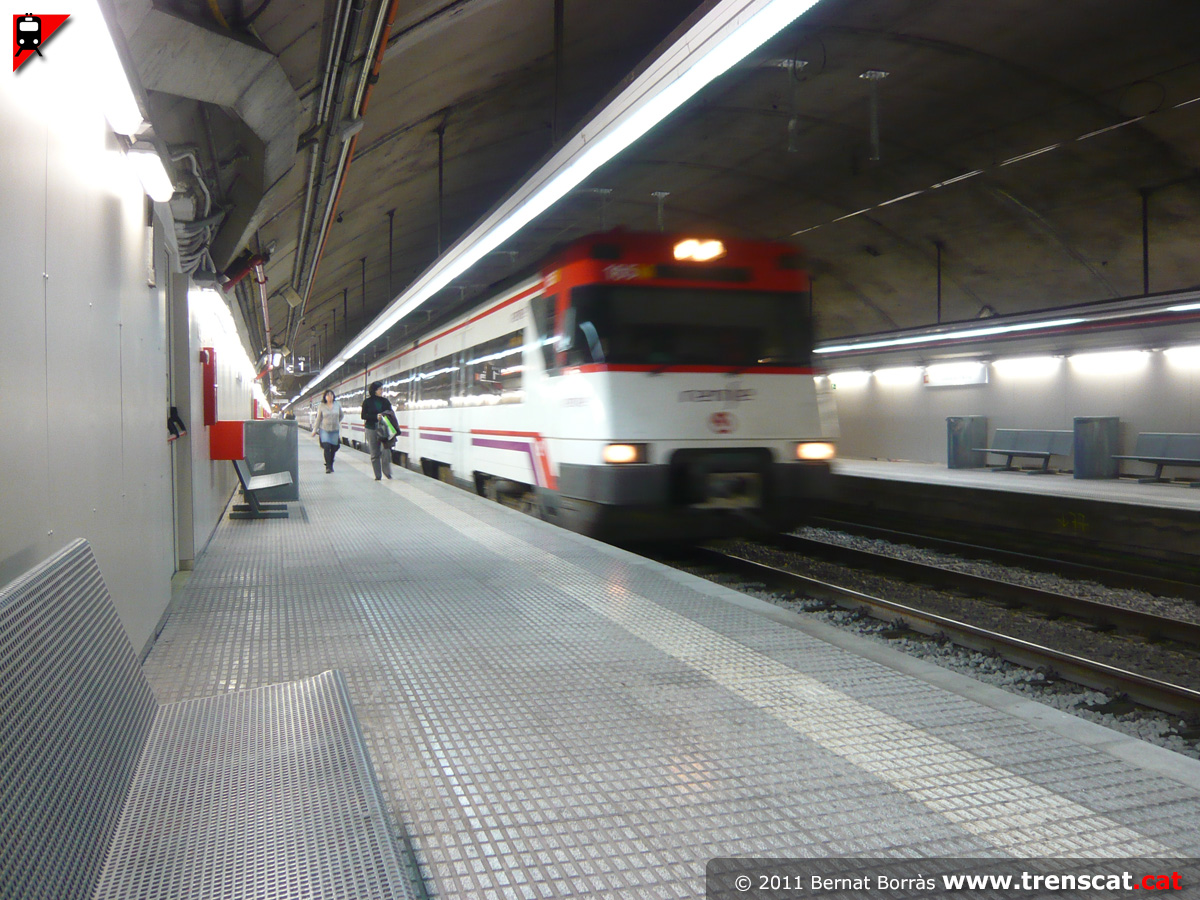

Tren entrant a Sabadell Nord per la via 1 (octubre 2011) |

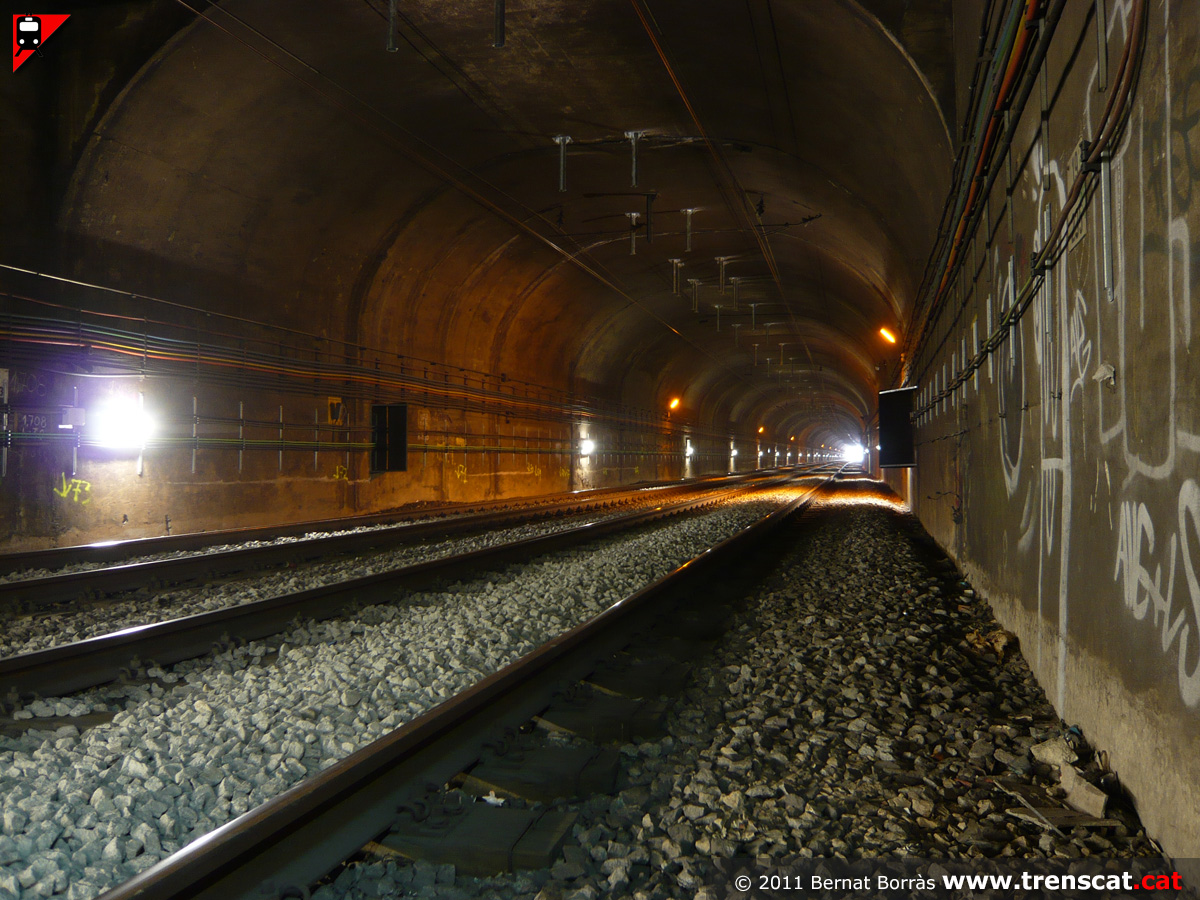

Túnel de Sabadell Nord cap a Terrassa (octubre 2011) |
 |
 |
 |
 |

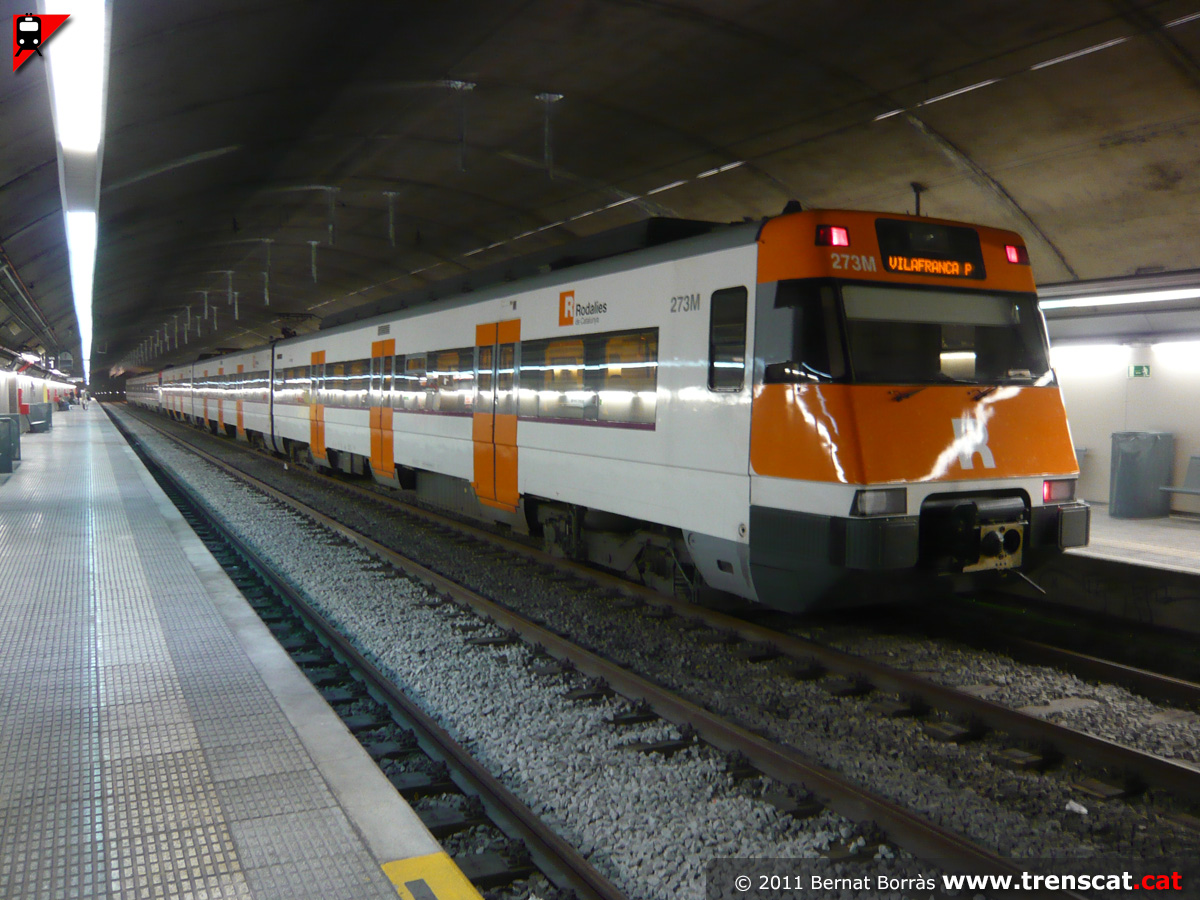

| Unitats 447 a la via 2 amb un tren de Rodalies de Manresa a Vilafranca del Penedès (octubre 2011) |

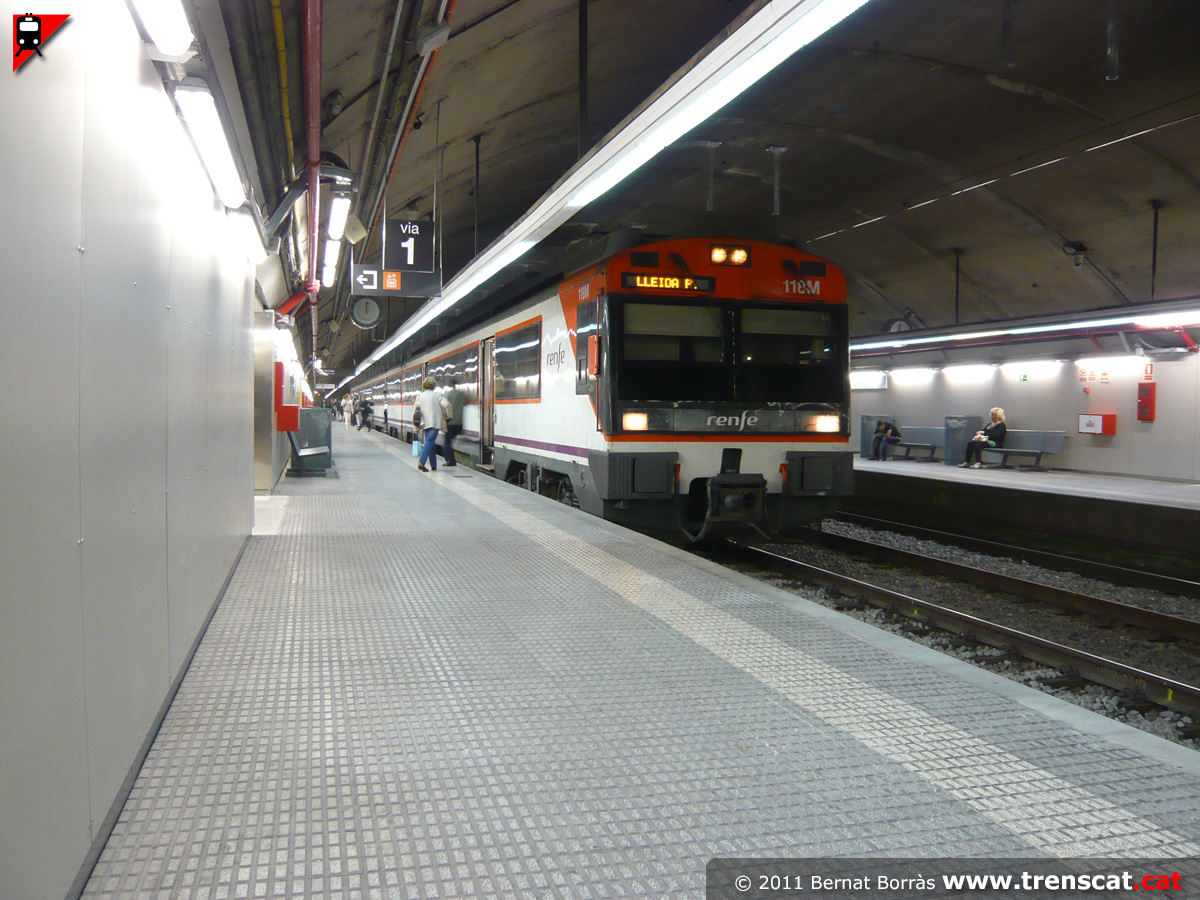

Unitat 470-118 amb un tren Regional R12 de l'Hospitalet a Lleida per Manresa (octubre 2011) |

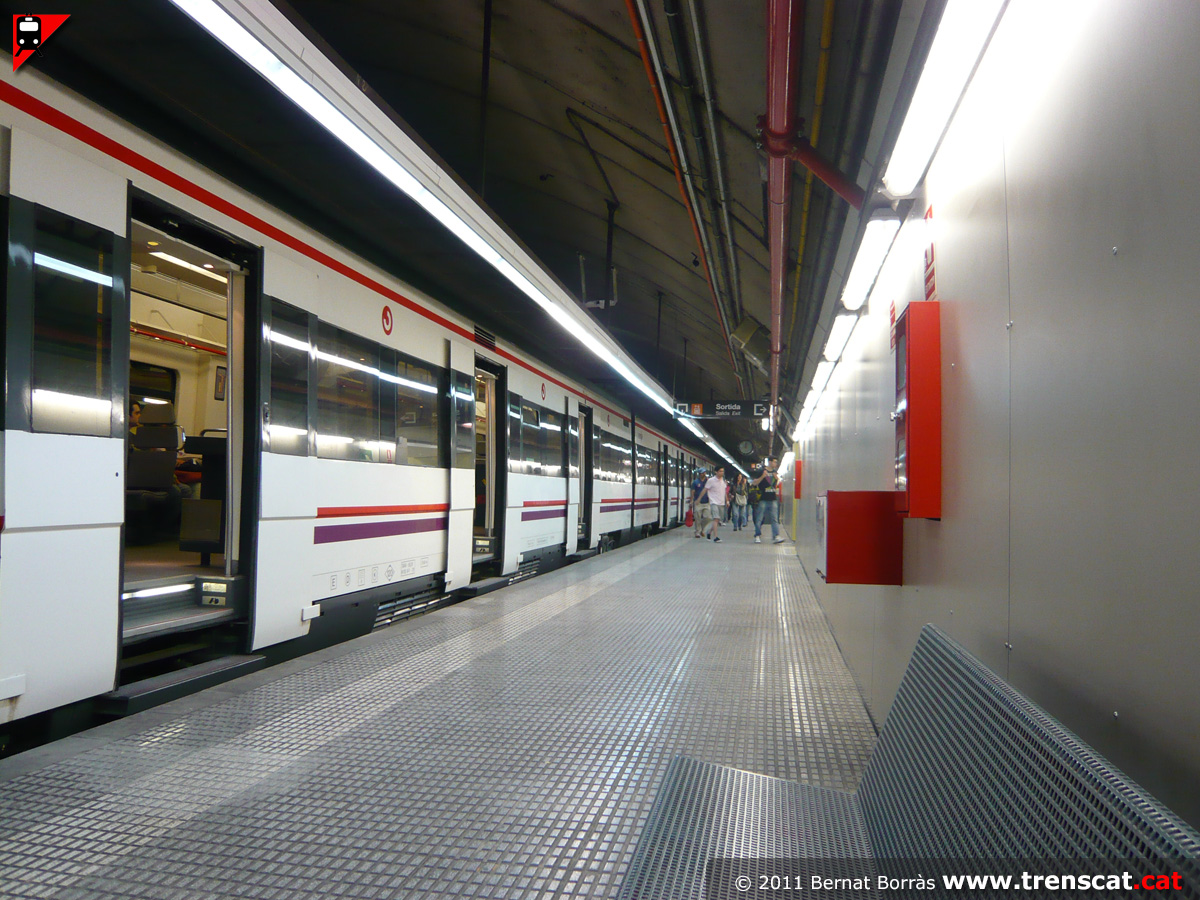

Tren de Rodalies a la via 1 (abril 2011) |

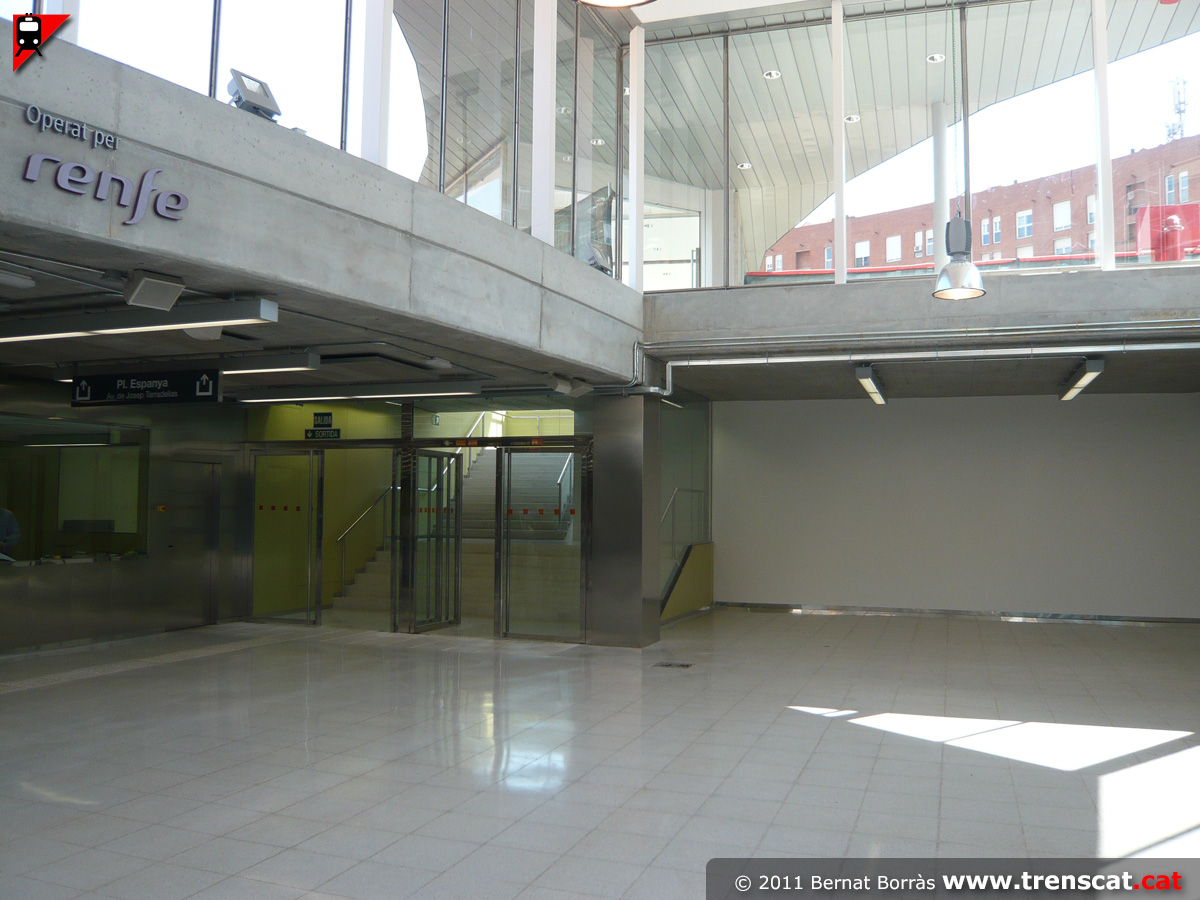

Nou vestíbul de Sabadell Nord poc després d'entrar en servei (abril 2011) |
 |
 |
 |
 |

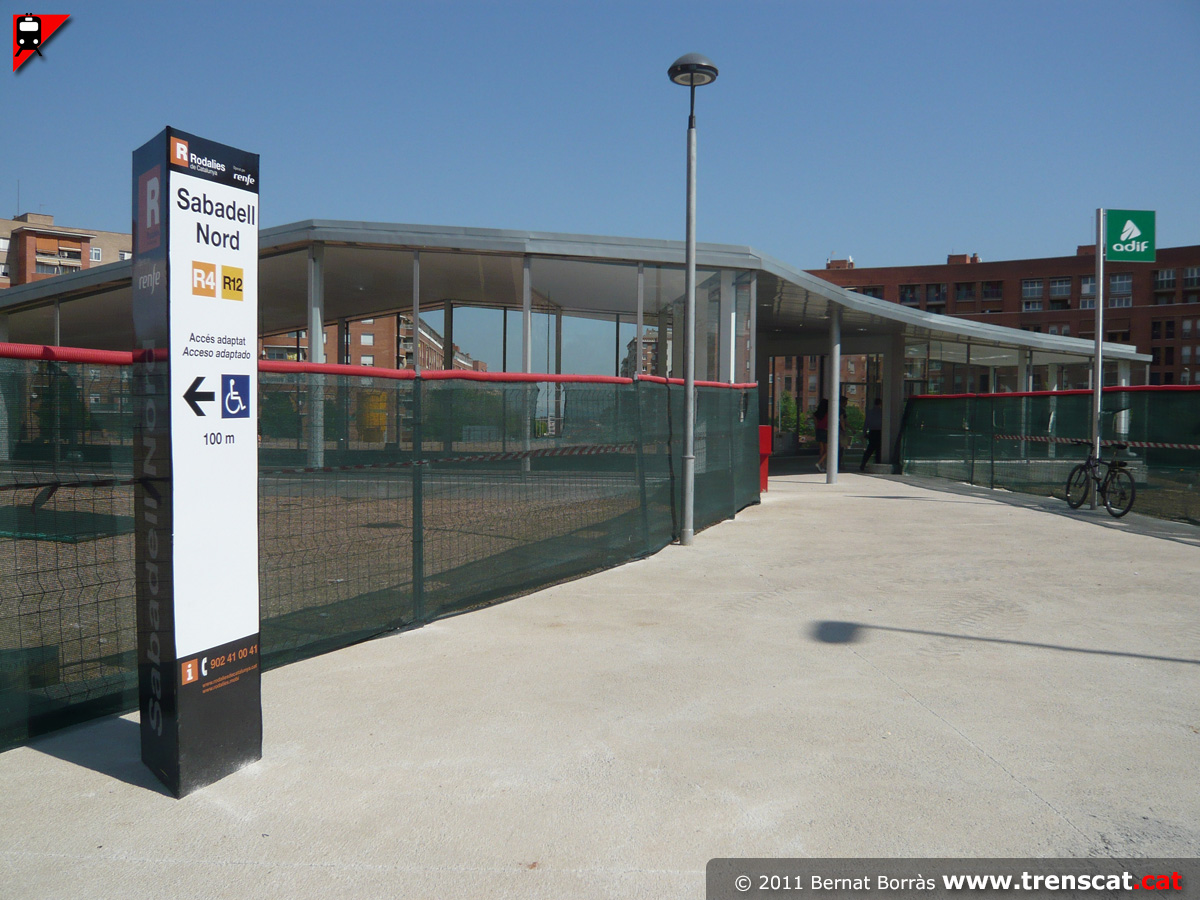

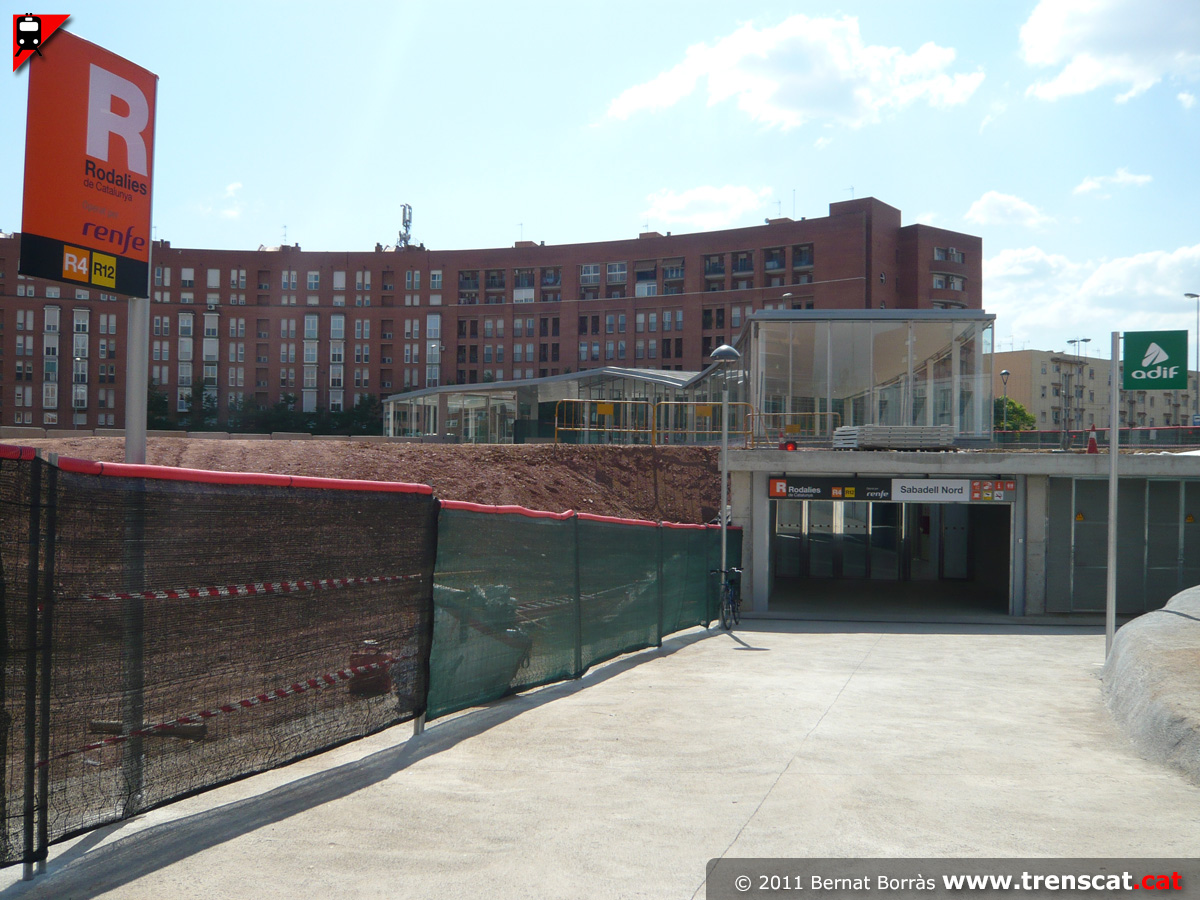

| Accés a Sabadell Nord des de l'avinguda Alcalde Moix (abril 2011) |
Indicadors del nou accés a Sabadell Nord a la plaça Espanya (abril 2011) |

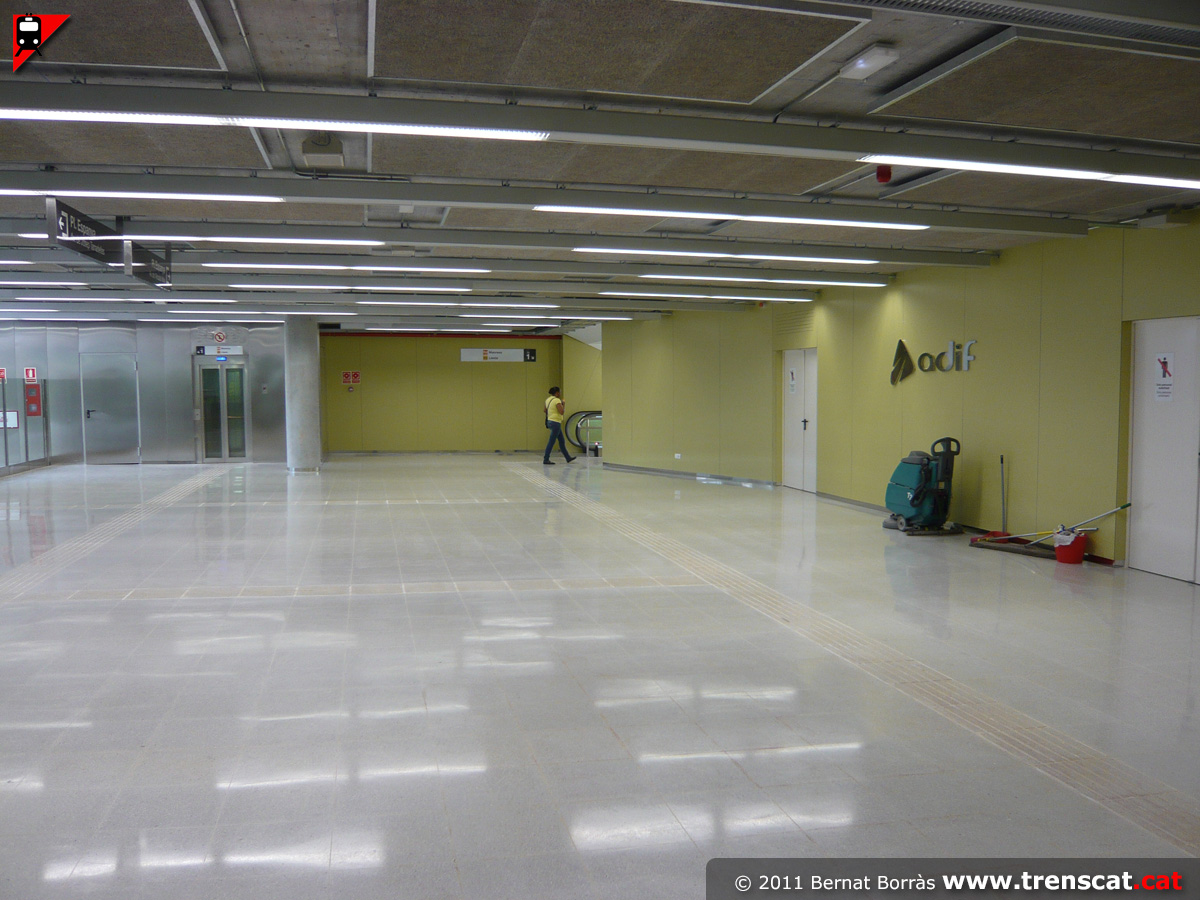

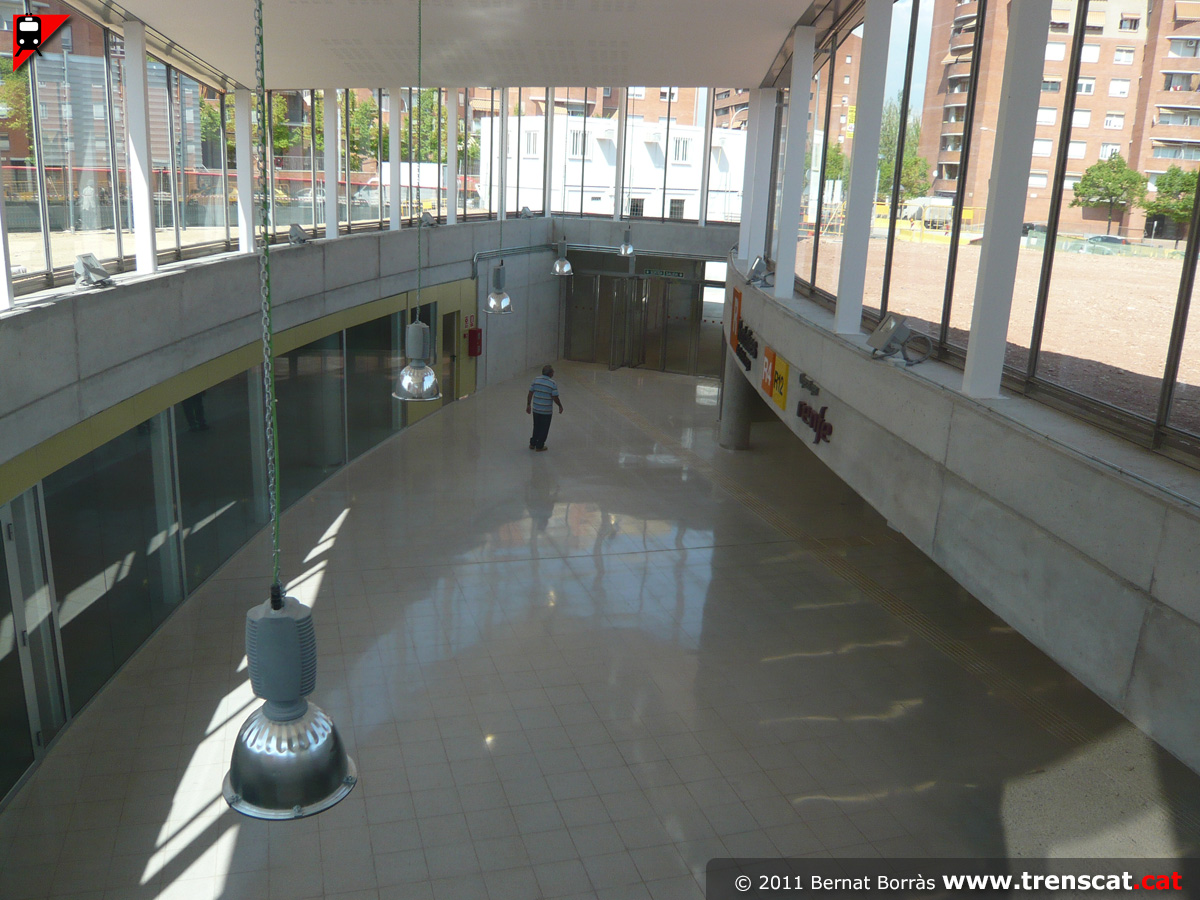

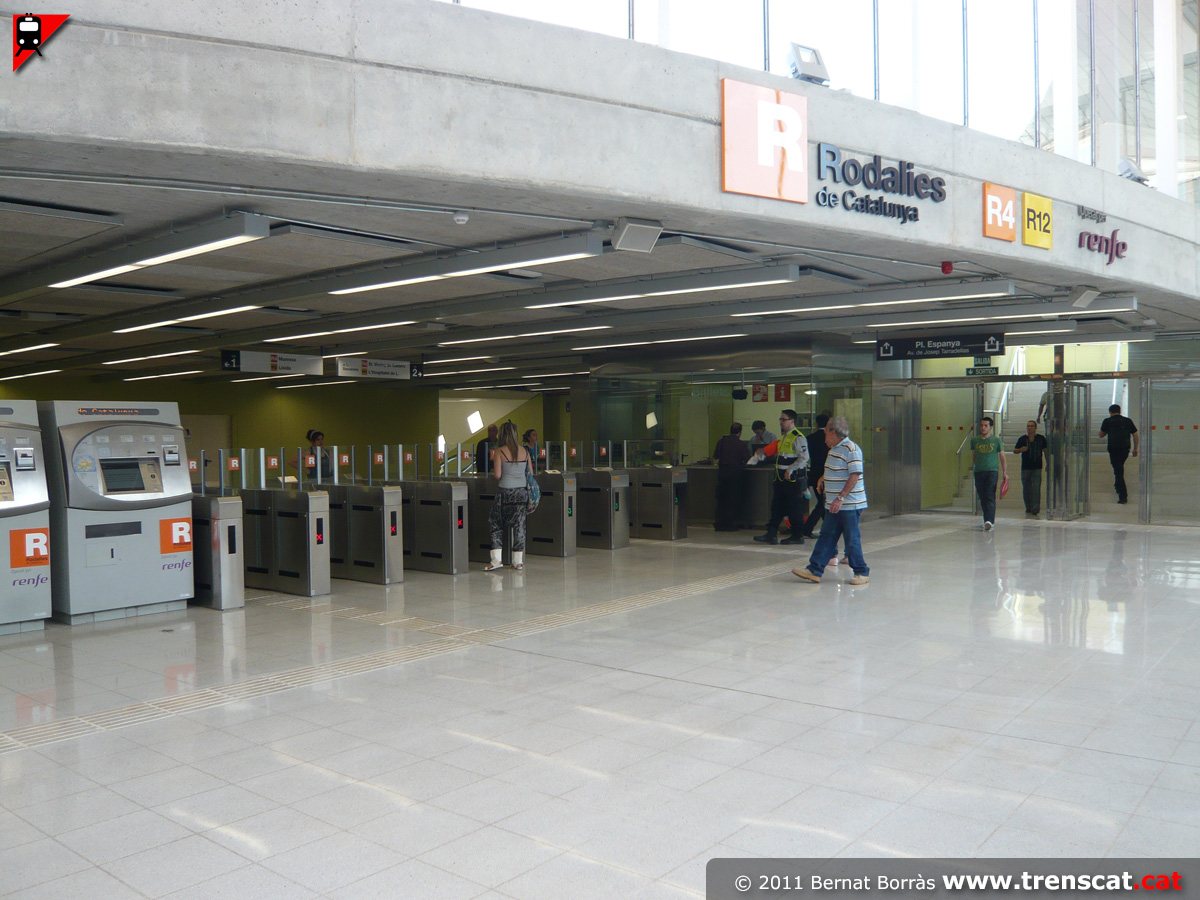

El nou vestíbul de Sabadell Nord (abril 2011) |

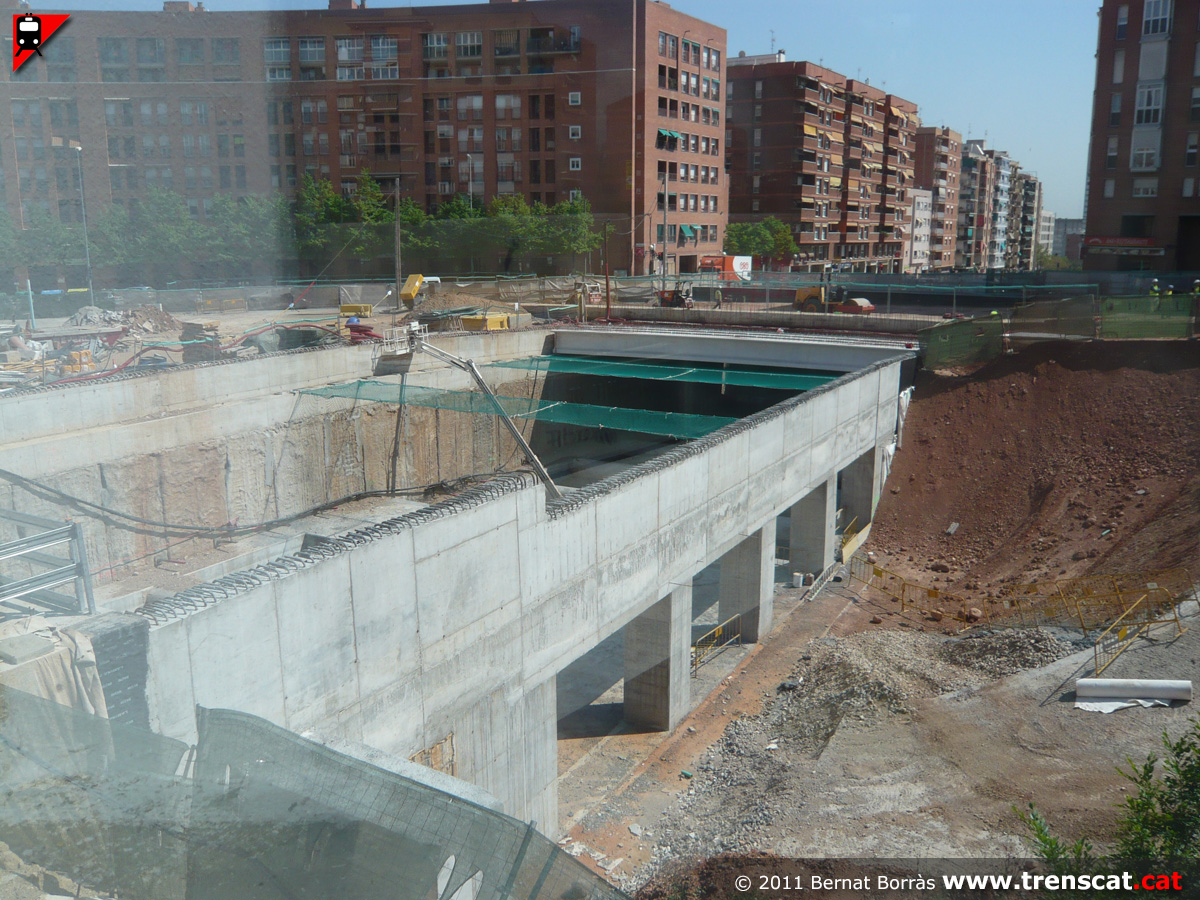

Obres de construcció de la nova estació de Sabadell Nord dels FGC (abril 2011) |
 |
 |
 |
 |
| Accés des de la plaça Espanya i futur accés tapat a l'estació de Sabadell Nord (abril 2011) |
Distribuidor del vestíbul a les dues andanes de l'estació (abril 2011) |

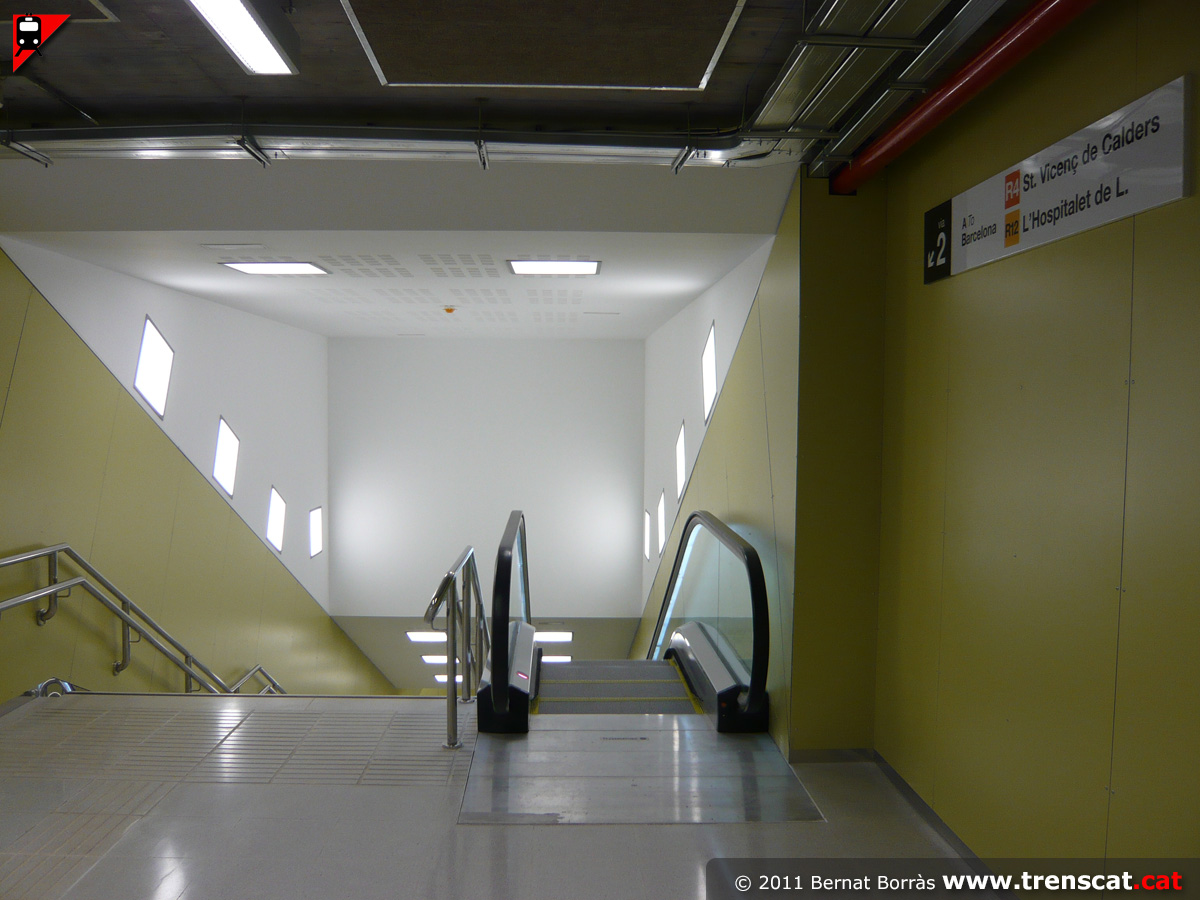

Escala fixa i mecànica per baixar a l'andana de la via 2 (abril 2011) |

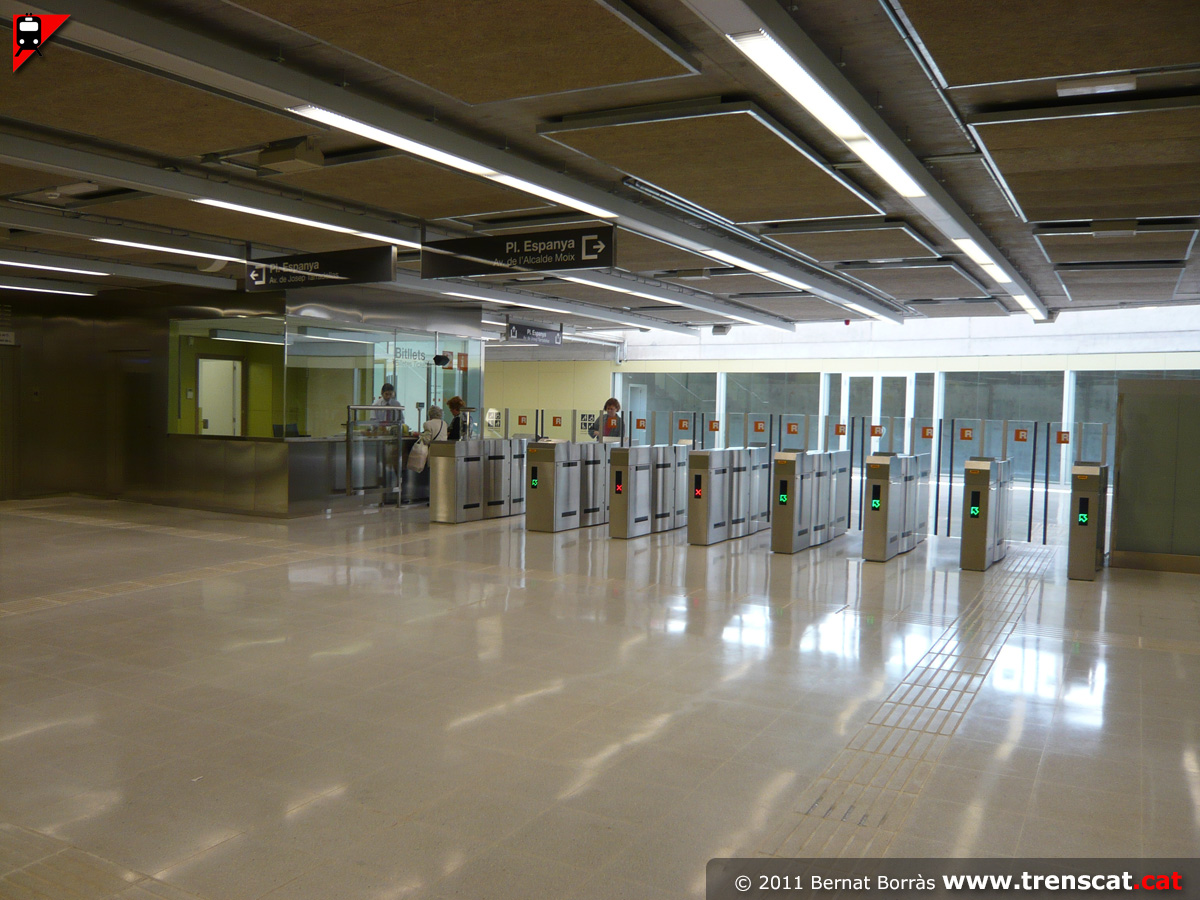

Vista de la línia de peatge (abril 2011) |
 |
 |
 |
 |

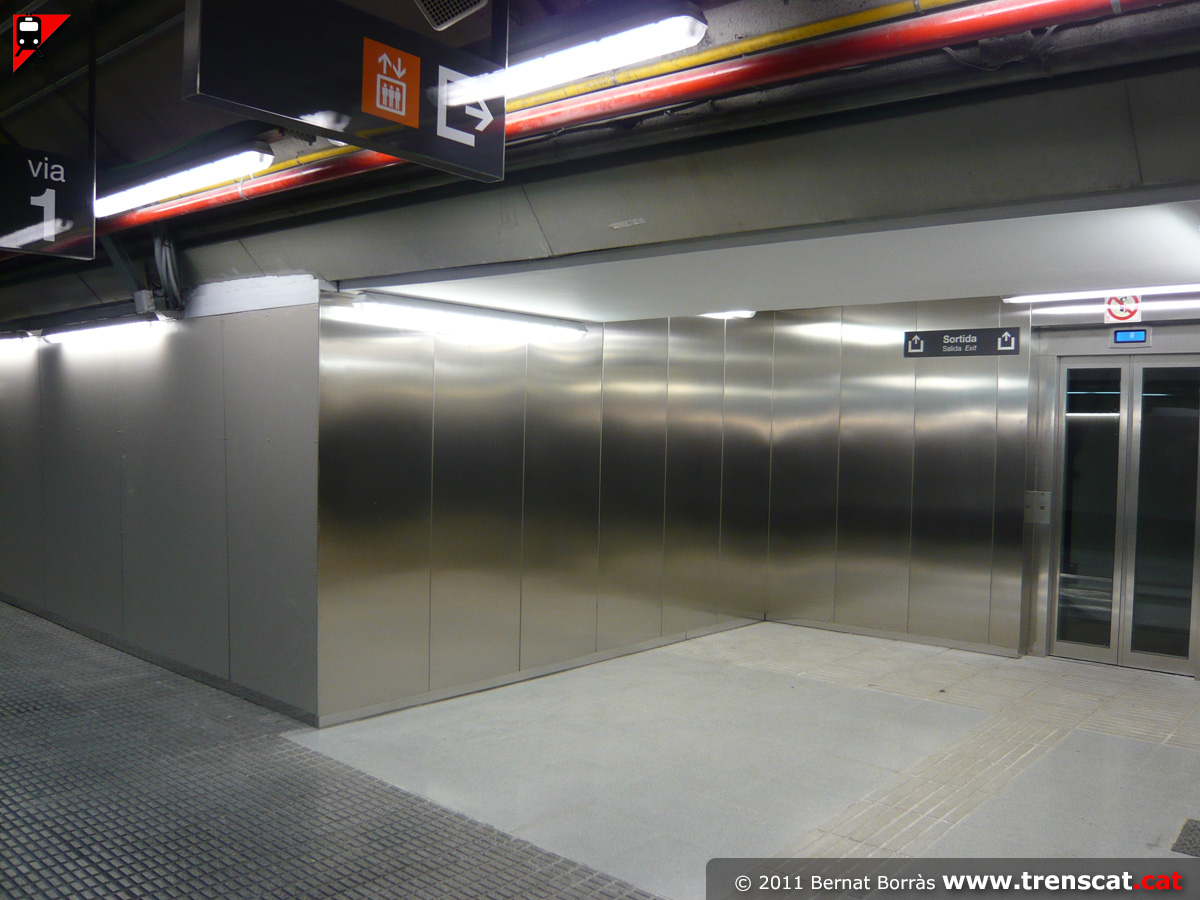

| Ascensor andana- vestíbul (abril 2011) |

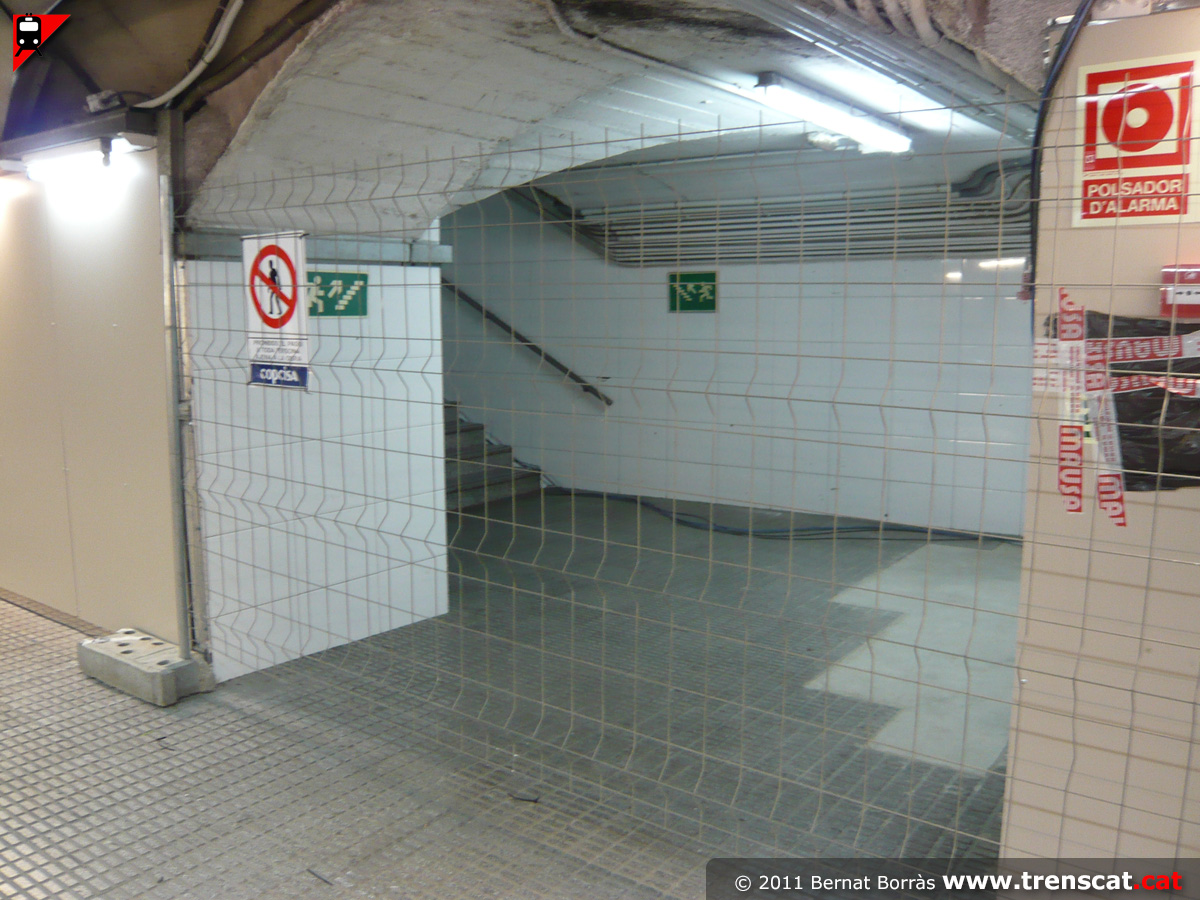

Antic accés a Sabadell Nord que es reconvertiria a sortida d'emergència (abril 2011) |

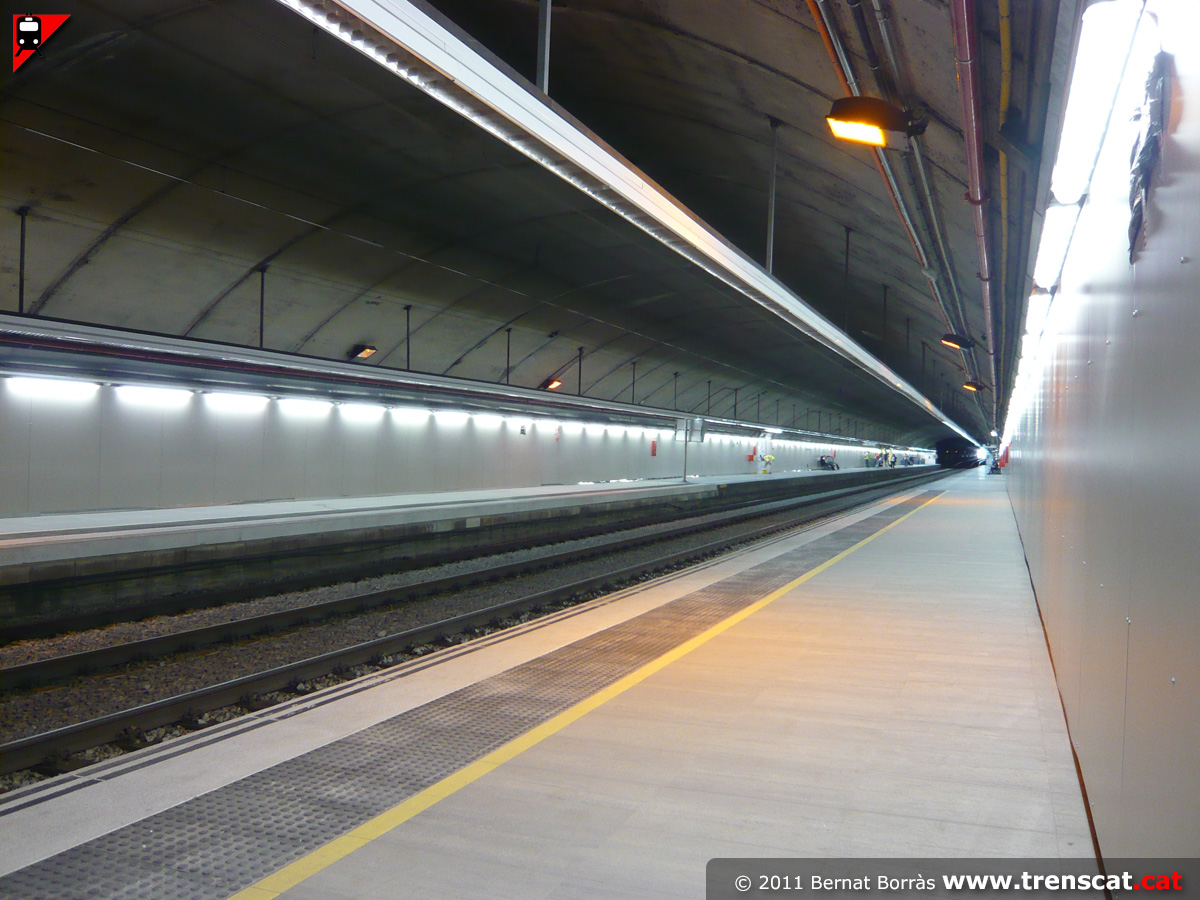

Tram d'andana perllongat pel costat Barcelona (abril 2011) |
Tren de Rodalies procedent de Martorell entrant a Sabadell Nord (abril 2011) |
 |
 |
 |
 |
|
Tren sortint cap a Terrassa (març 2010) |
Des de l'estació es veu el final del túnel urbà sabadellenc pel costat Terrassa (març 2010) |

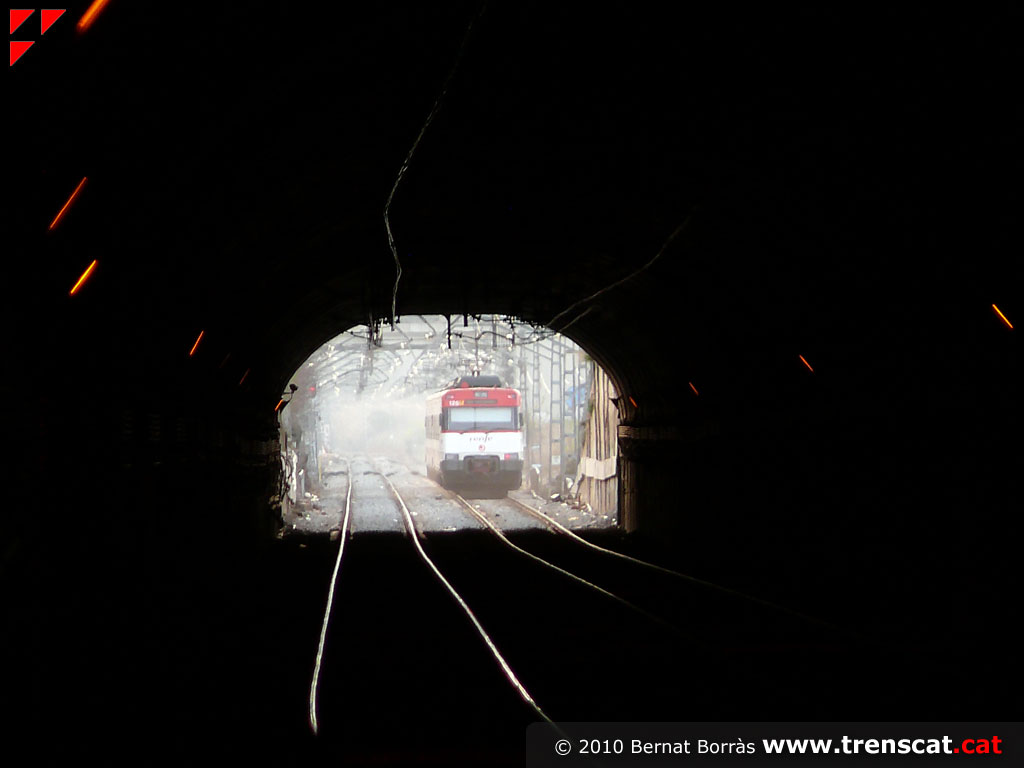

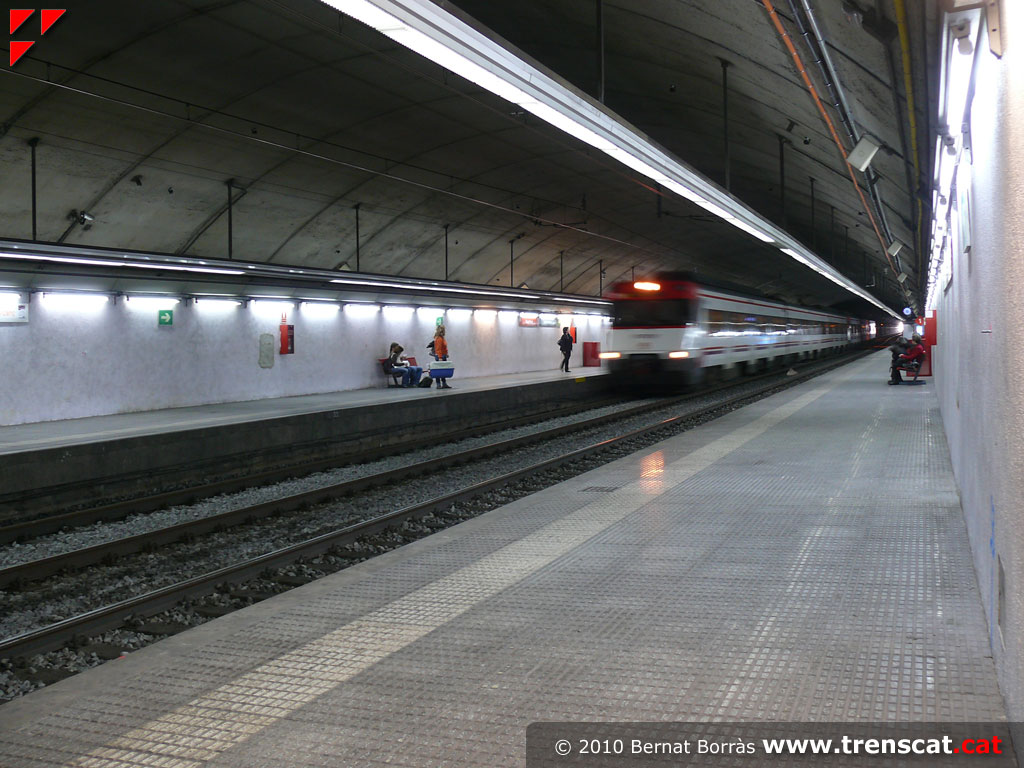

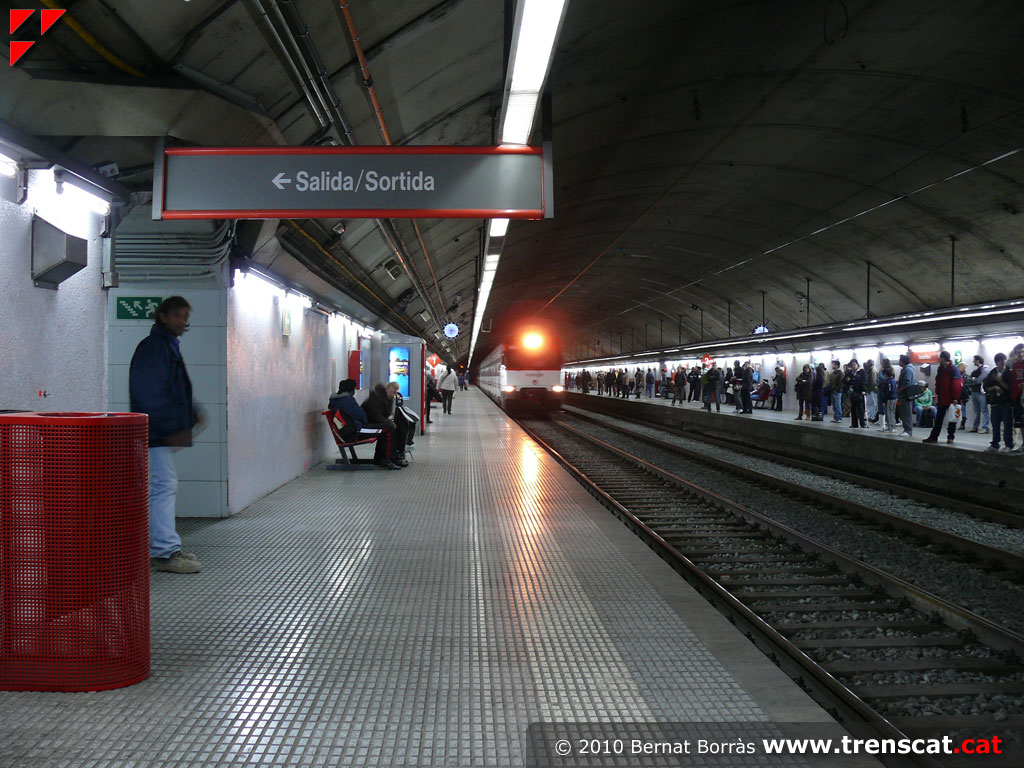

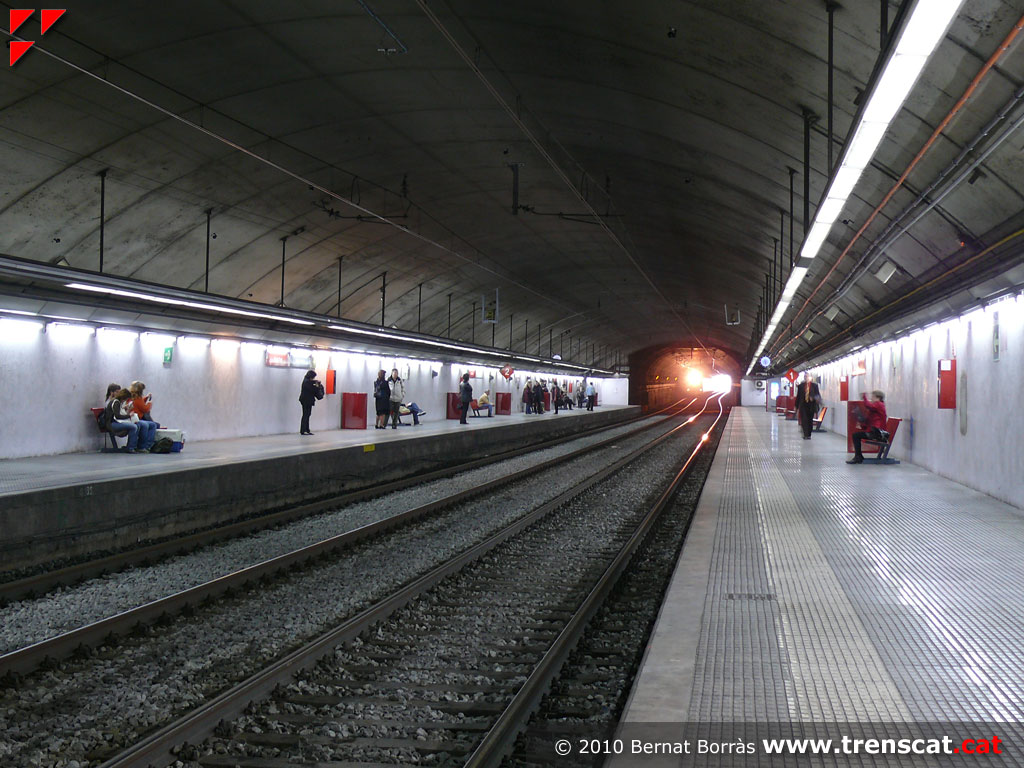

Un tren s'aproxima a l'estació de Sabadell Nord (març 2010) |

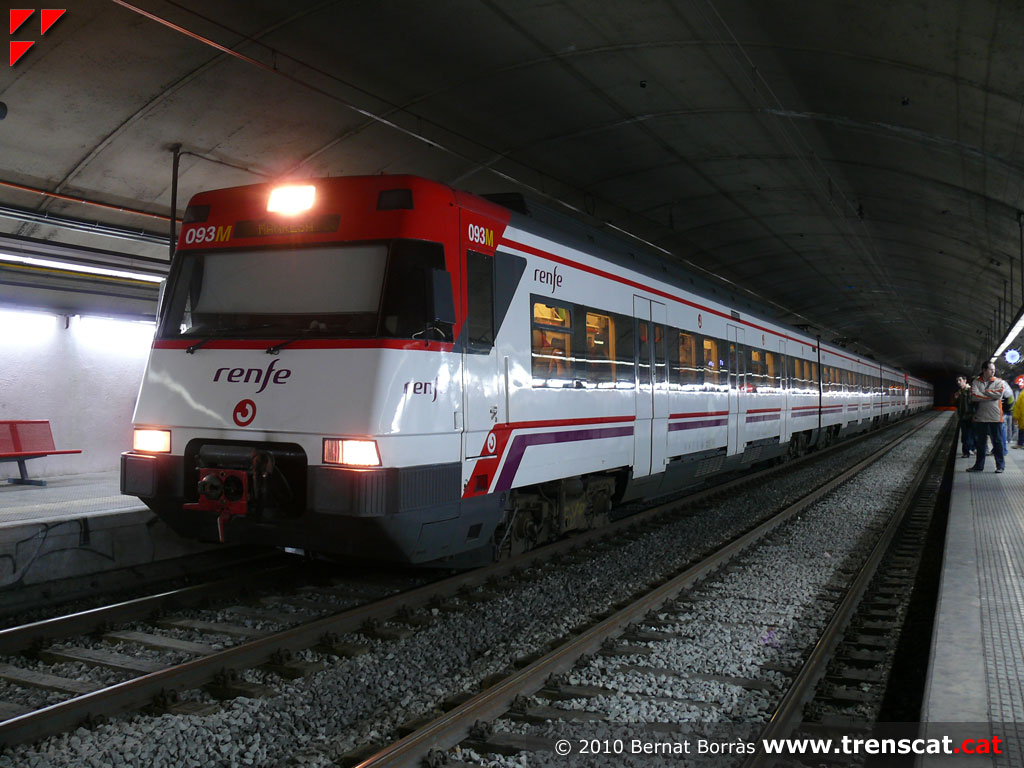

La doble composició d'unitats sèrie 447 a punt de fer parada a la via 2 (març 2010) |
 |
 |
 |
 |
|

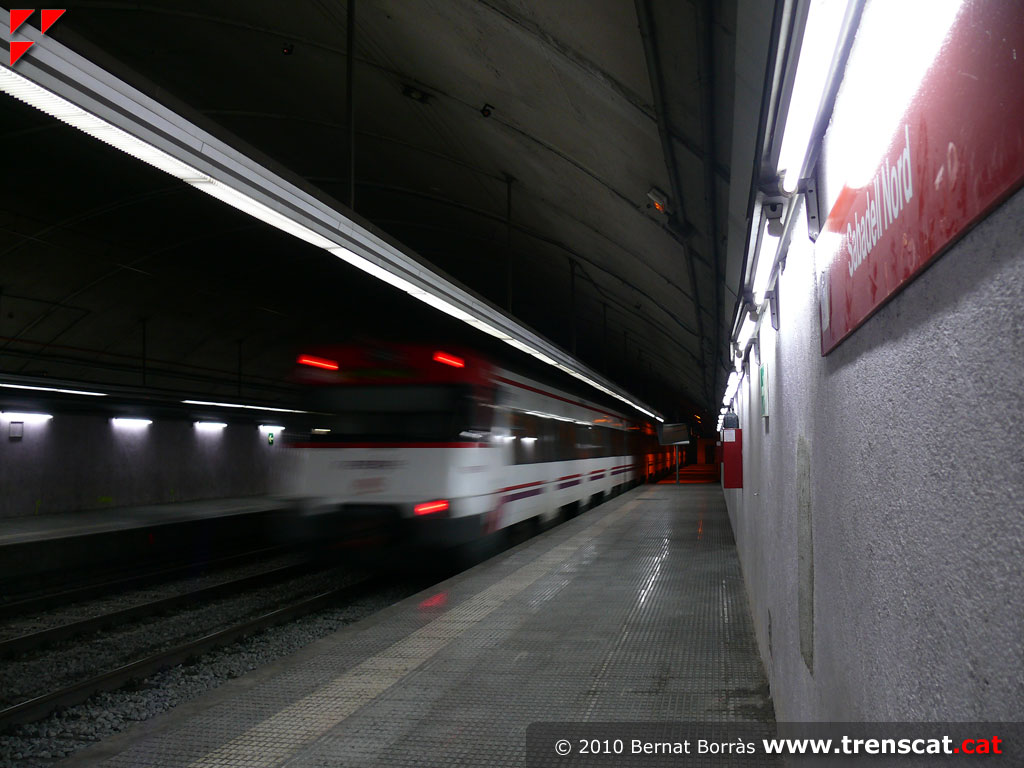

El tren surt cap a Sabadell Centre, Sabadell Sud i Martorell (març 2010) |

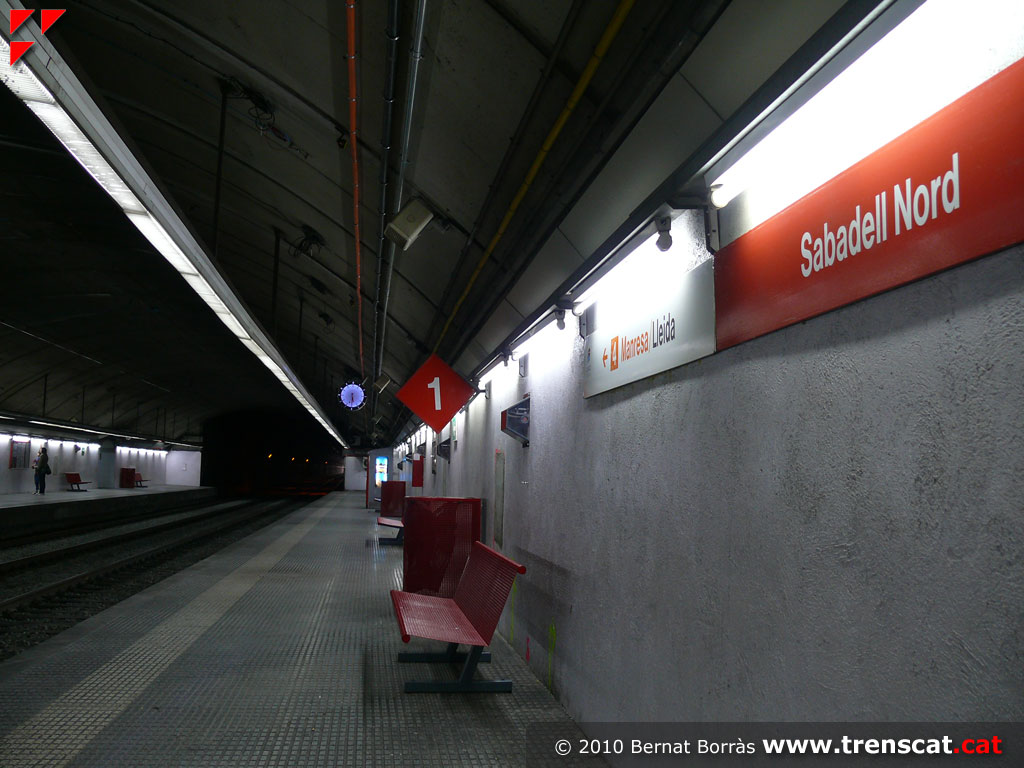

Senyalètica i mobiliari de l'estació de Sabadell Nord (març 2010) |

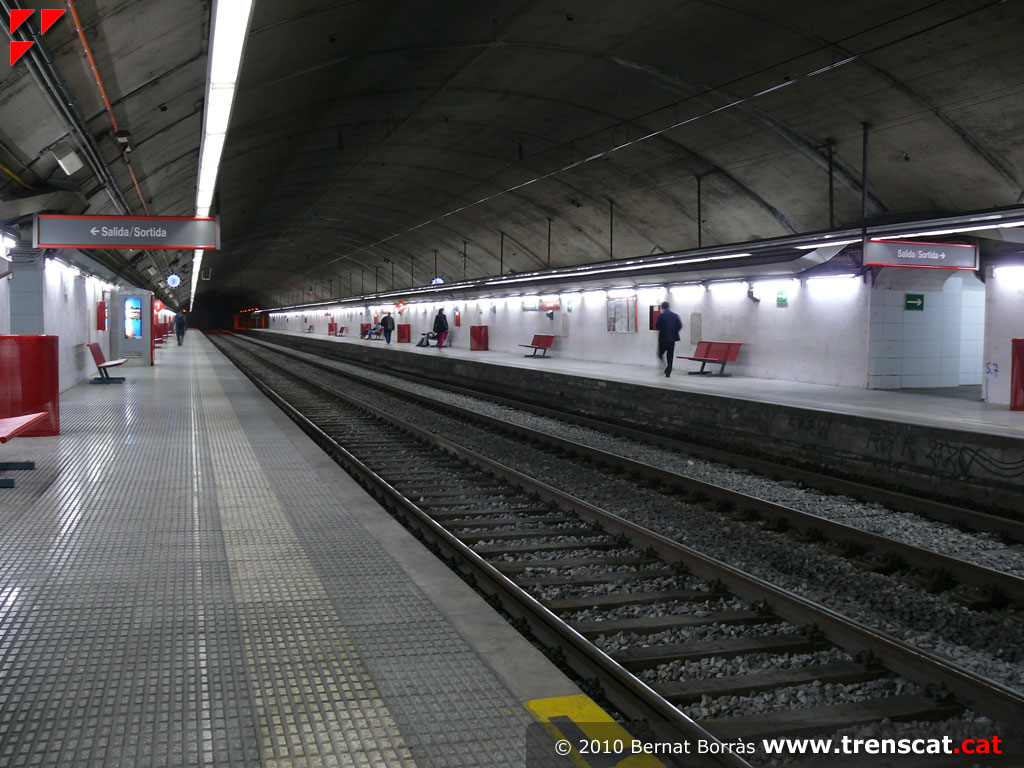

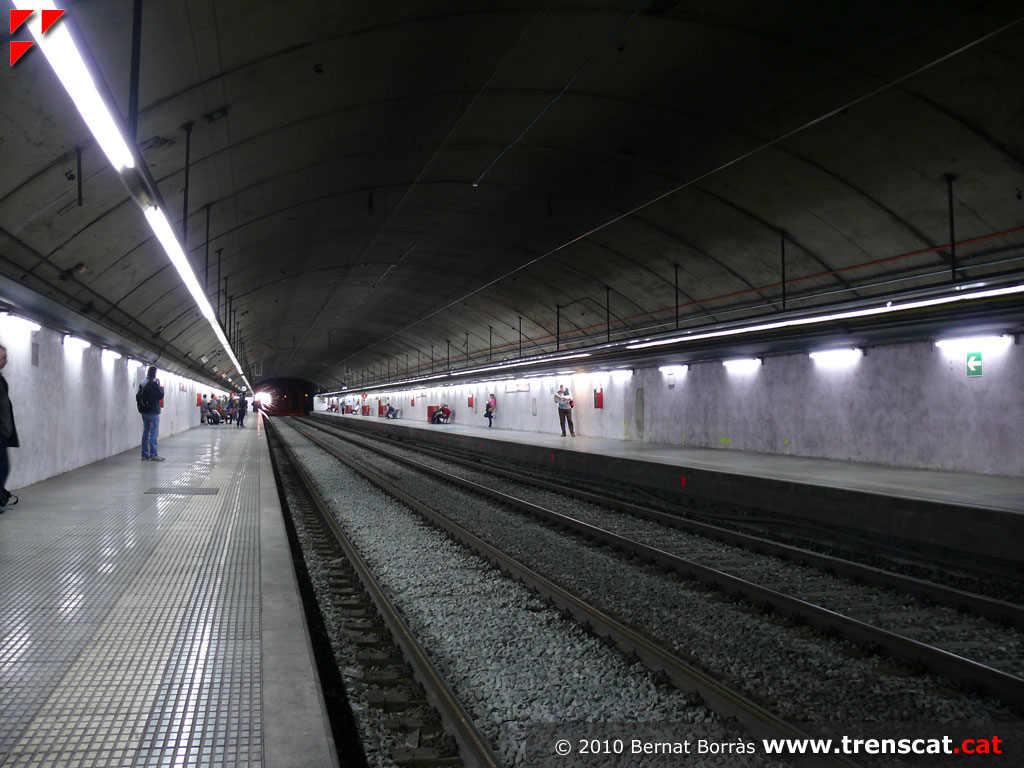

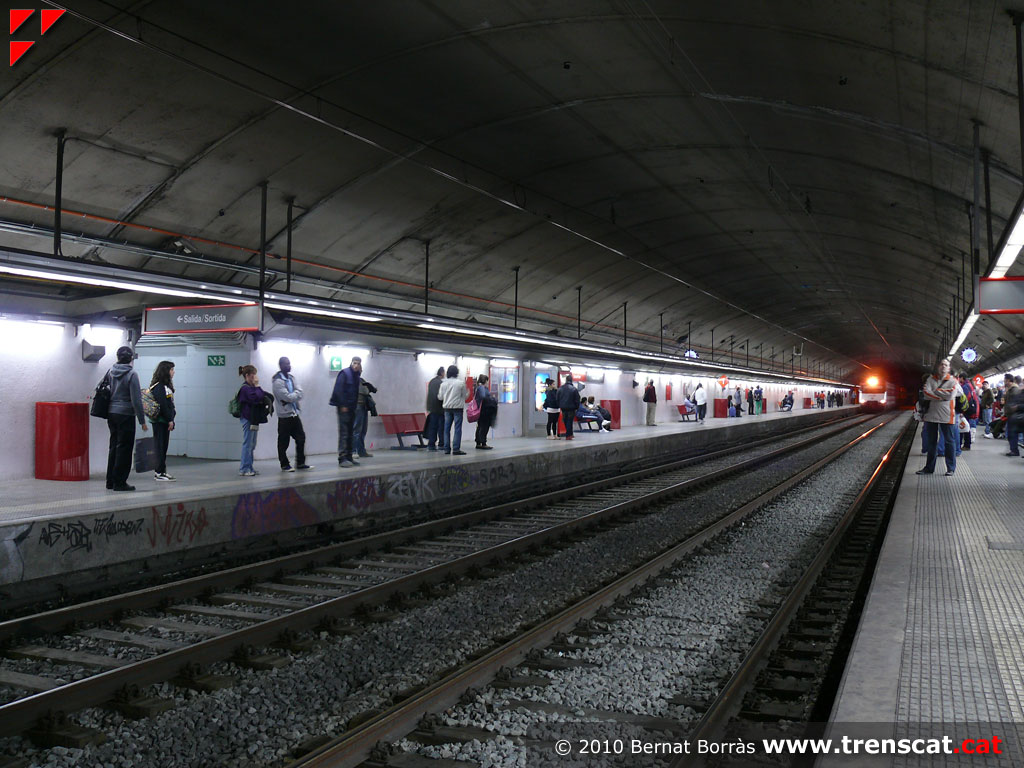

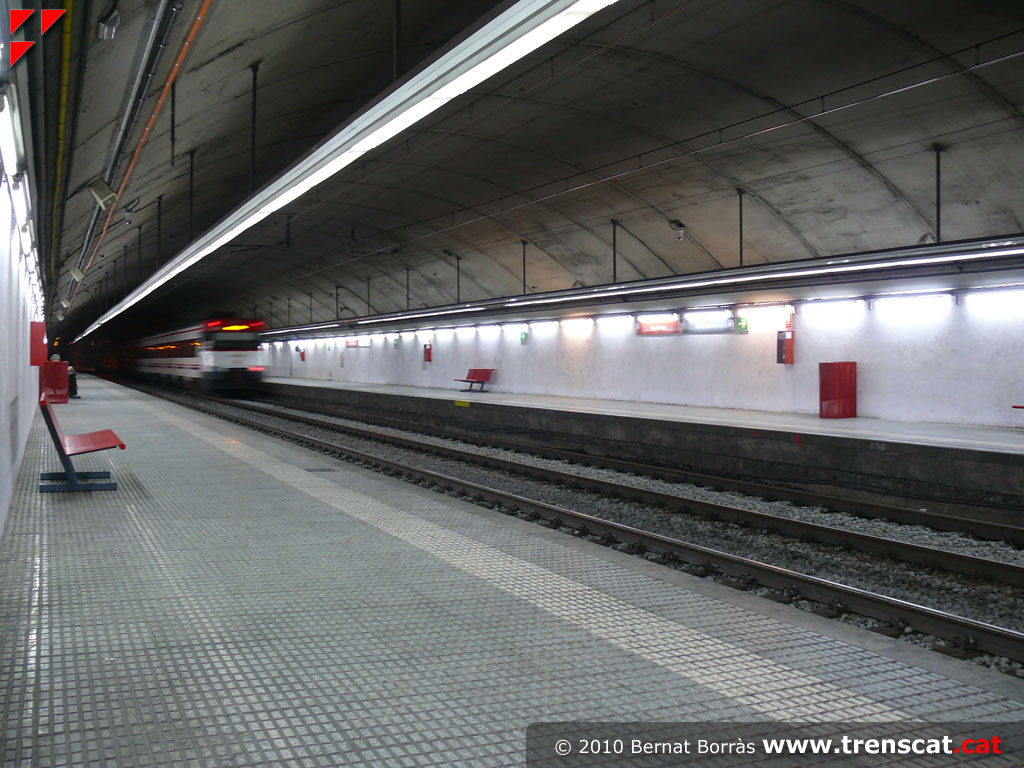

Vista general de l'estació des de l'extrem costat Terrassa (març 2010) |

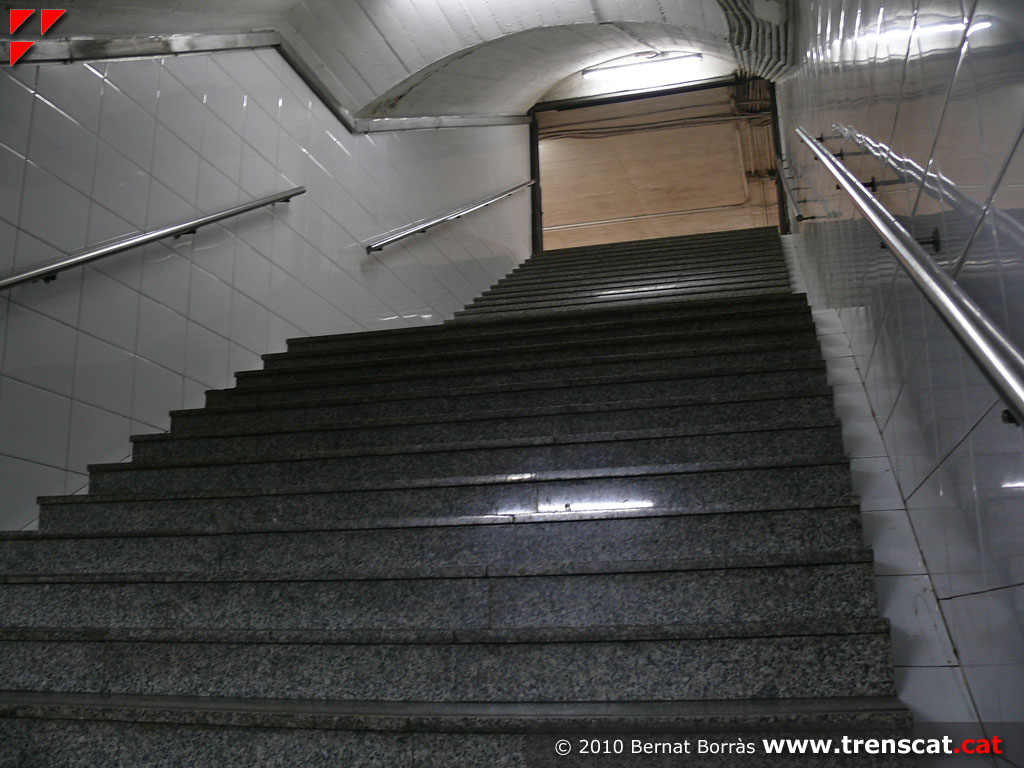

Escales d'enllaç entre el nivell superior i l'andana de la via 1 (març 2010) |
 |
 |
 |
 |
|
Accessos a la nau de vies (març 2010) |

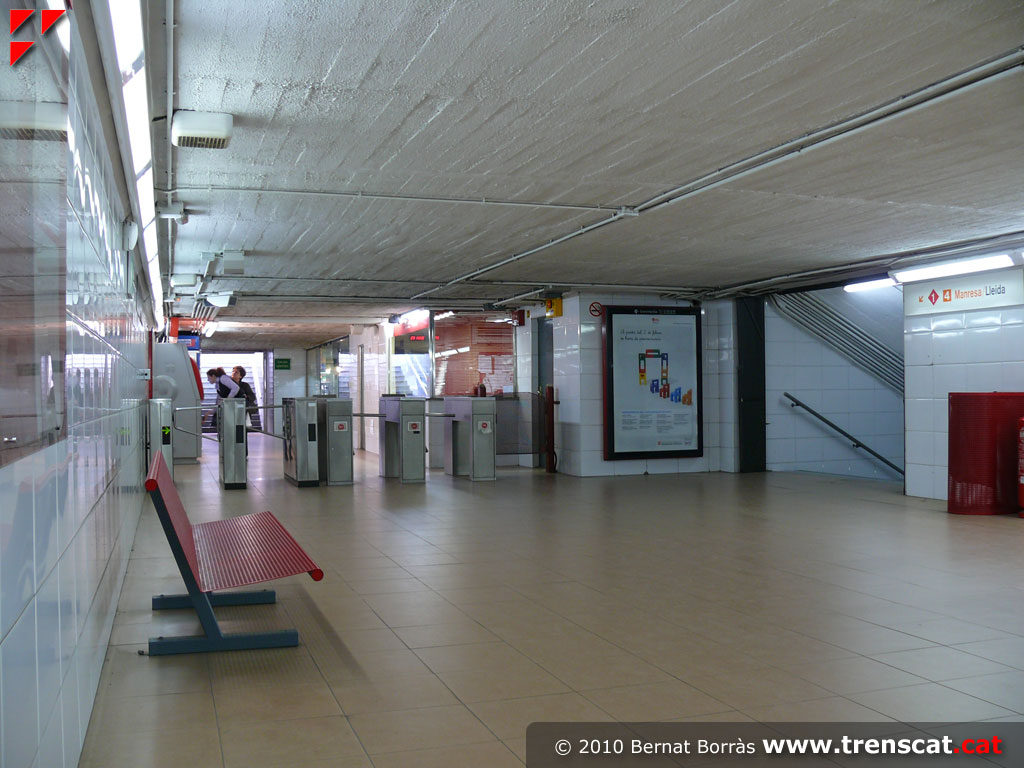

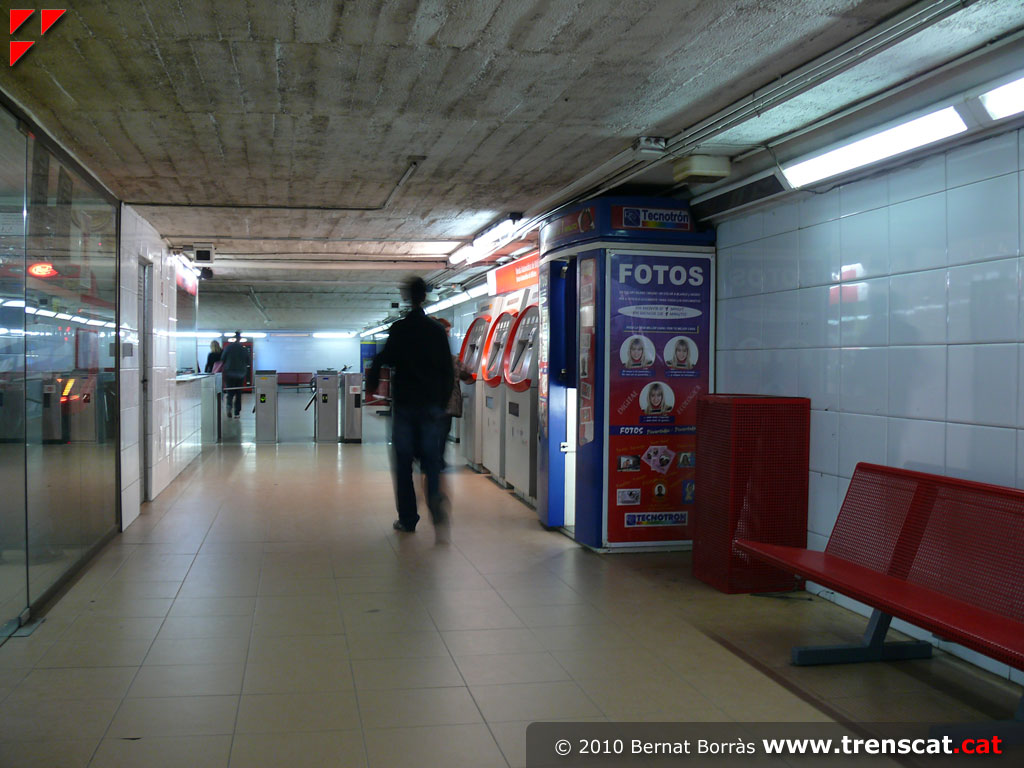

Accés a l'estació, amb la cafeteria a l'esquerra i les barreres
tarifàries al fons (març 2010) |

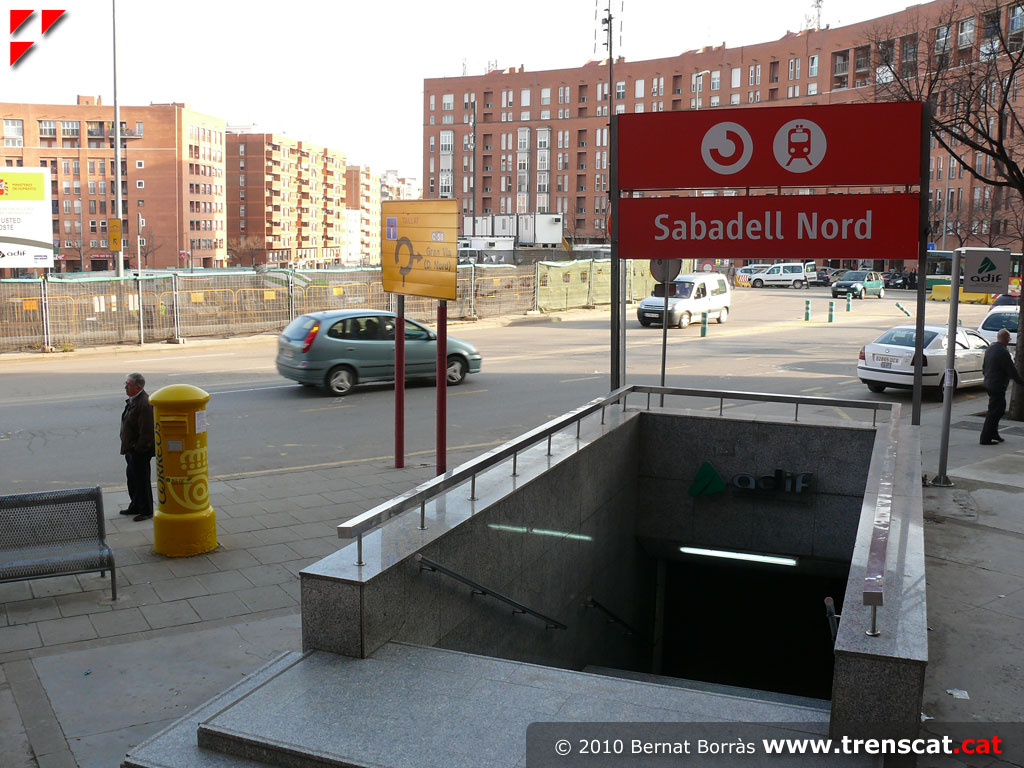

Boca de l'estació de Sabadell Nord a la plaça Espanya (març 2010) |
Zona d'espera dels trens, al nivell vestíbul i línia de peatge al fons
(març 2010) |
 |
 |
 |
 |
|

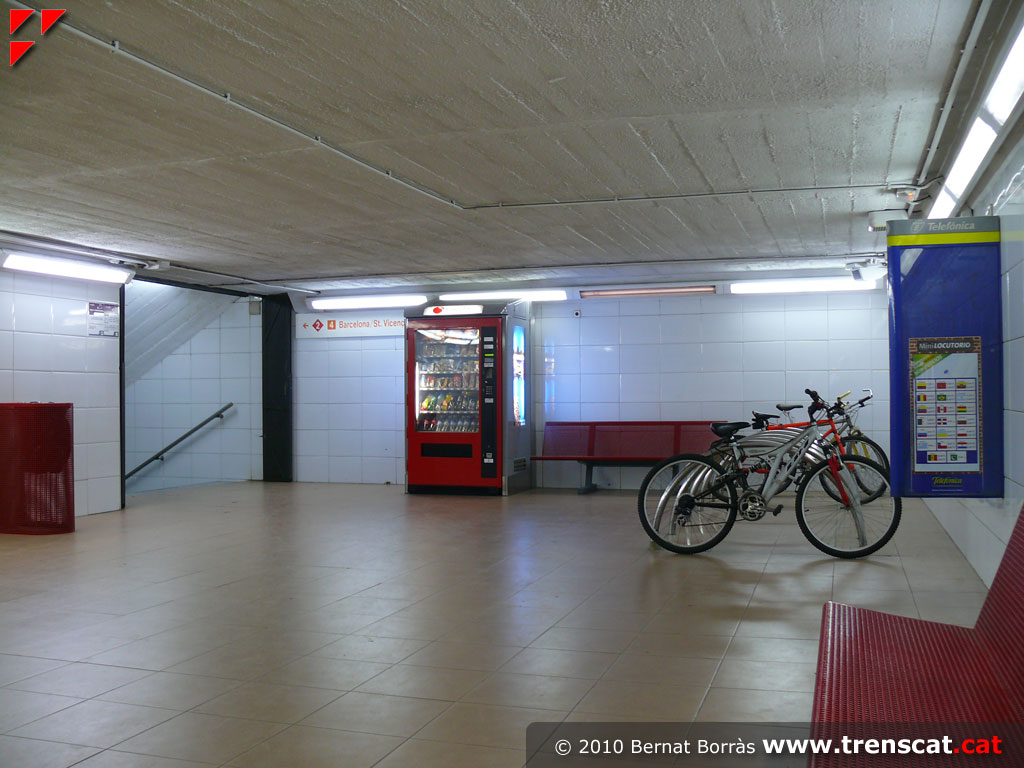

A la zona d'espera existeix una zona d'aparcament per a bicicletes (març
2010) |

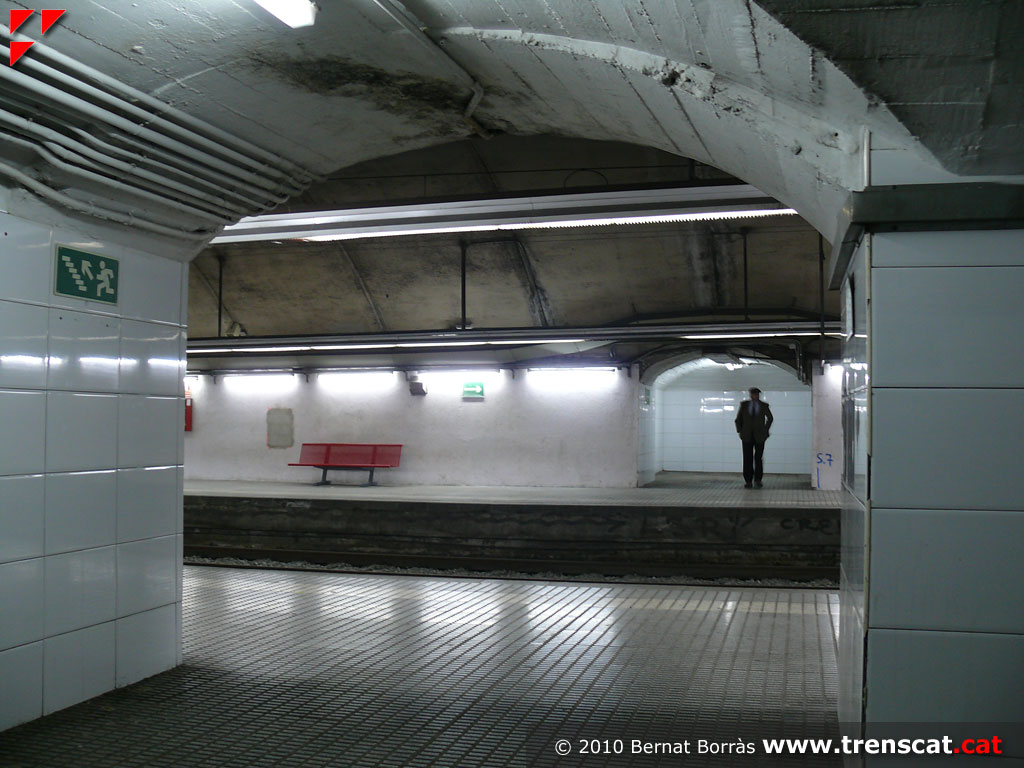

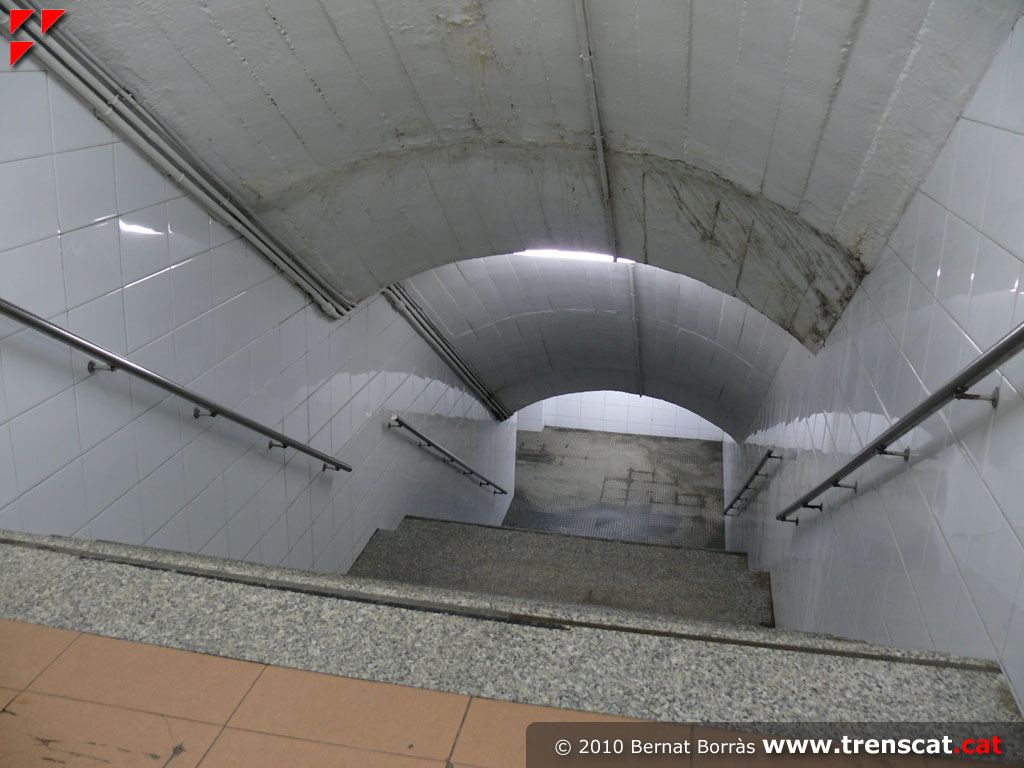

Enllaç entre el nivell vestíbul i l'andana de la via 2 (març 2010) |

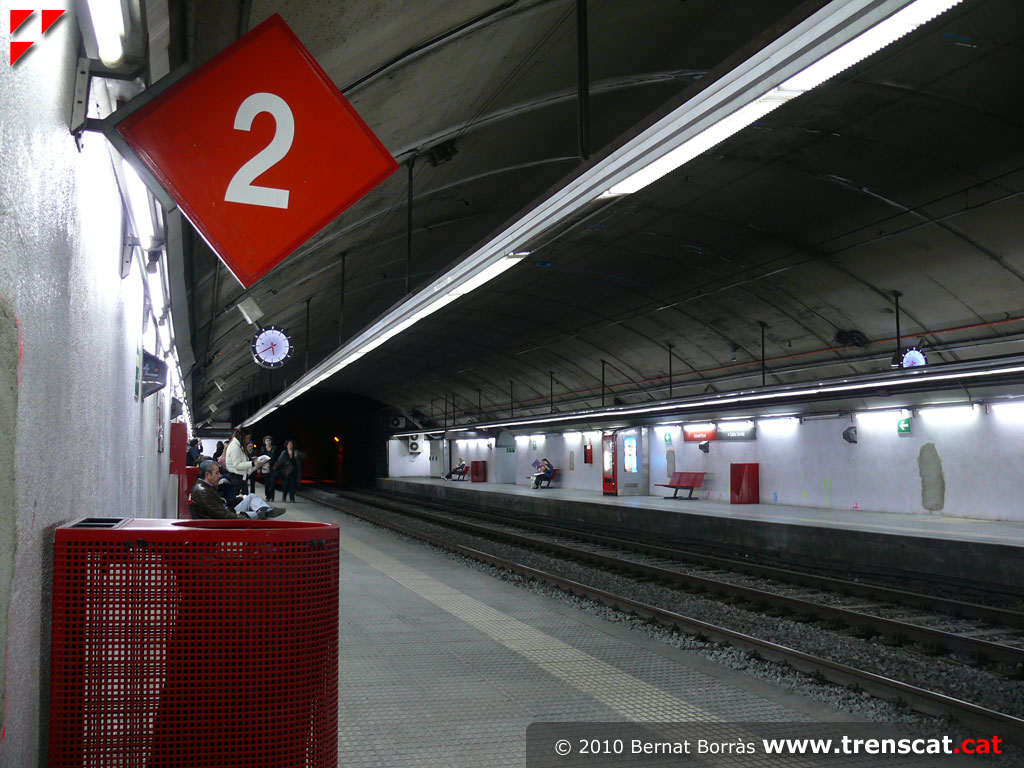

Via 2 (març 2010) |

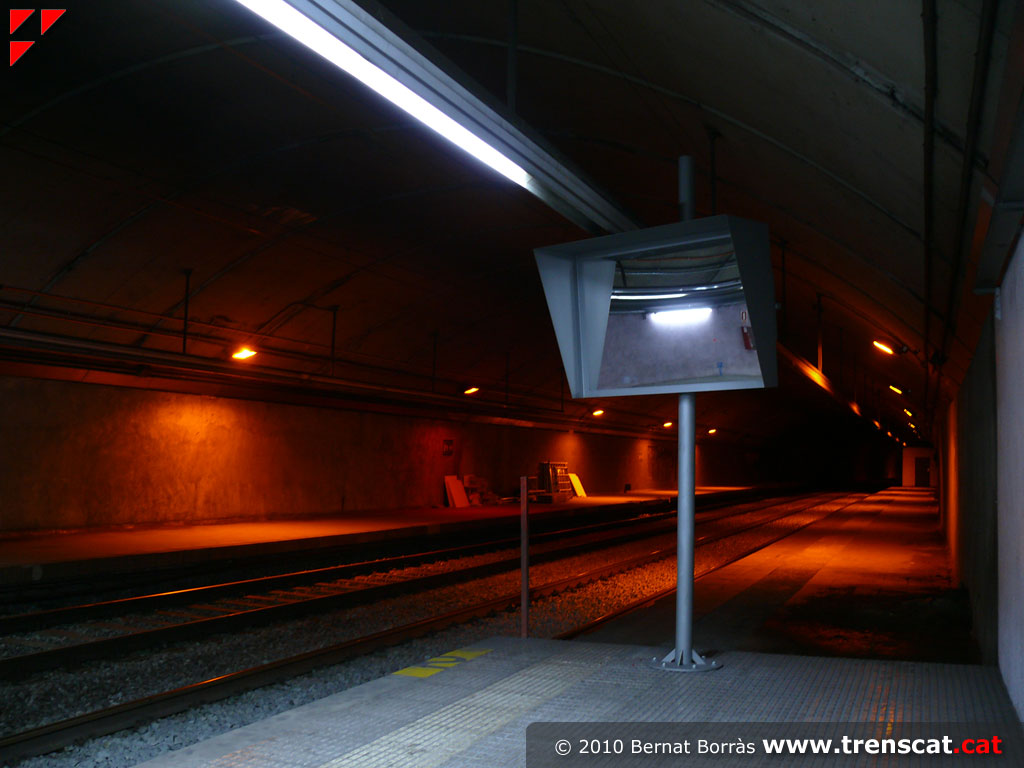

Final de l'andana condicionada i tram d'andana sense servei (març 2010) |
 |
 |
 |
 |
|
Vista general de l'estació des
del costat Barcelona (març 2010) |
Un tren amb destinació
Vilafranca entra a l'estació
(març 2010) |
Sortint cap a Sabadell Centre
(març 2010) |
Amb molts minuts de retard
arriba un tren de la línia R4 a
Manresa (març 2010) |
 |
 |
 |
 |
|
Dues unitats 447 en un R4 a Manresa circulant amb demora de 25 minuts a la via 1 (març 2010) |

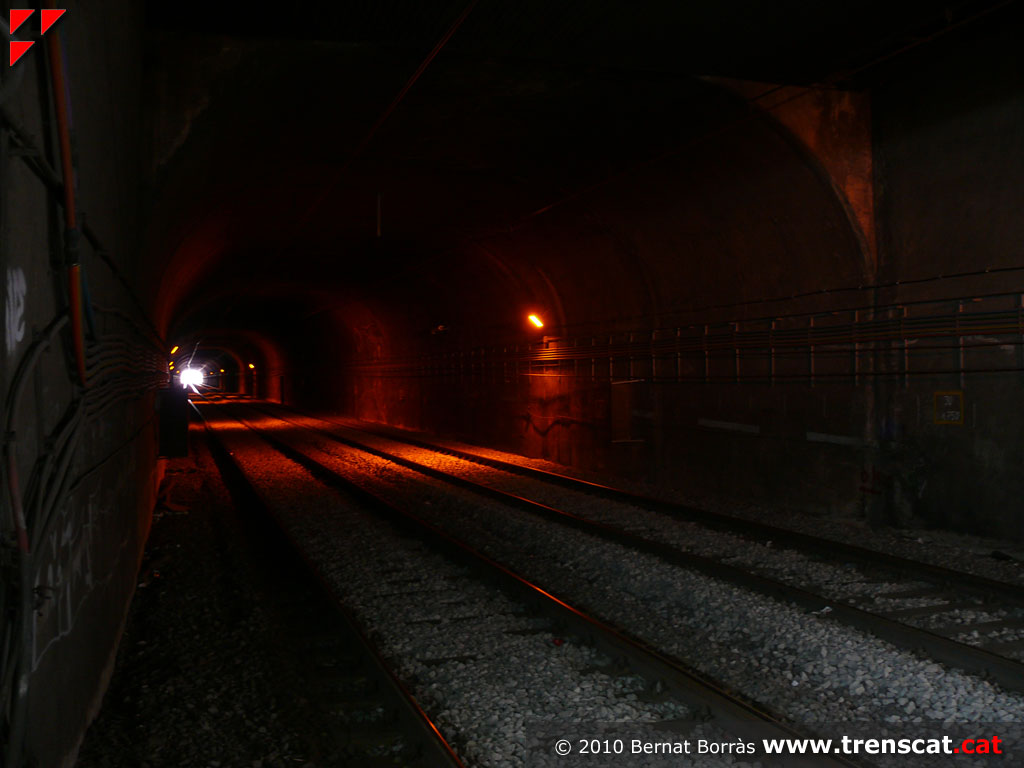

Túnel cap a Terrassa (març 2010) |

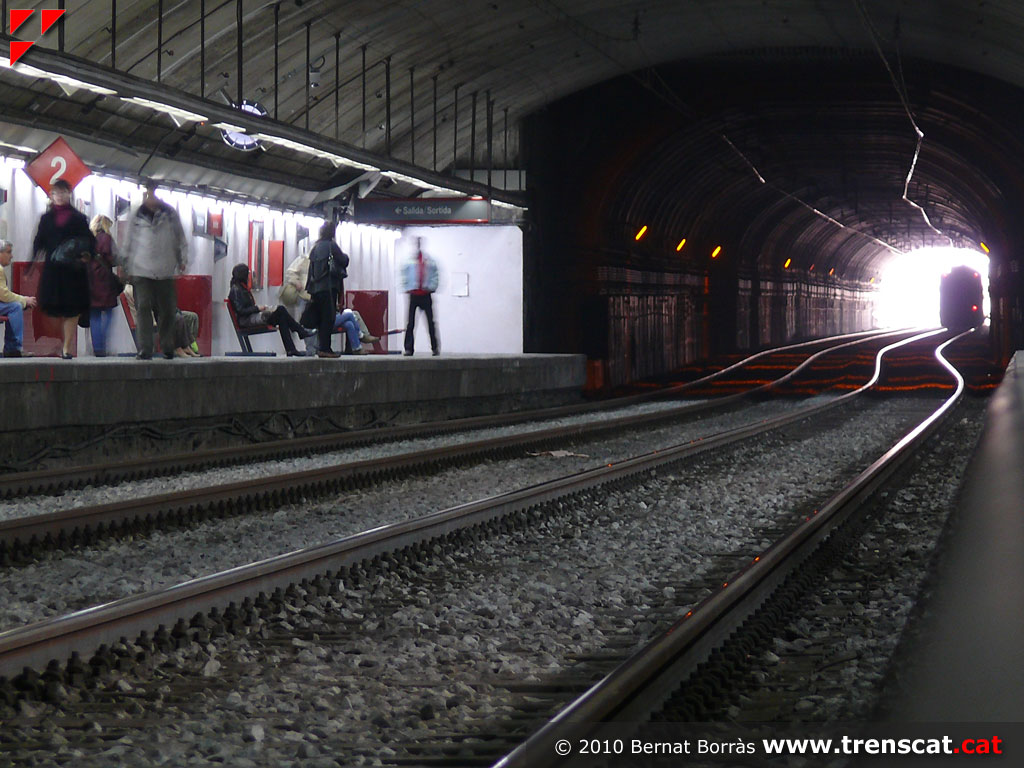

Sortida del túnel urbà de Sabadell vista des de l'estació de Sabadell Nord (març 2010) |

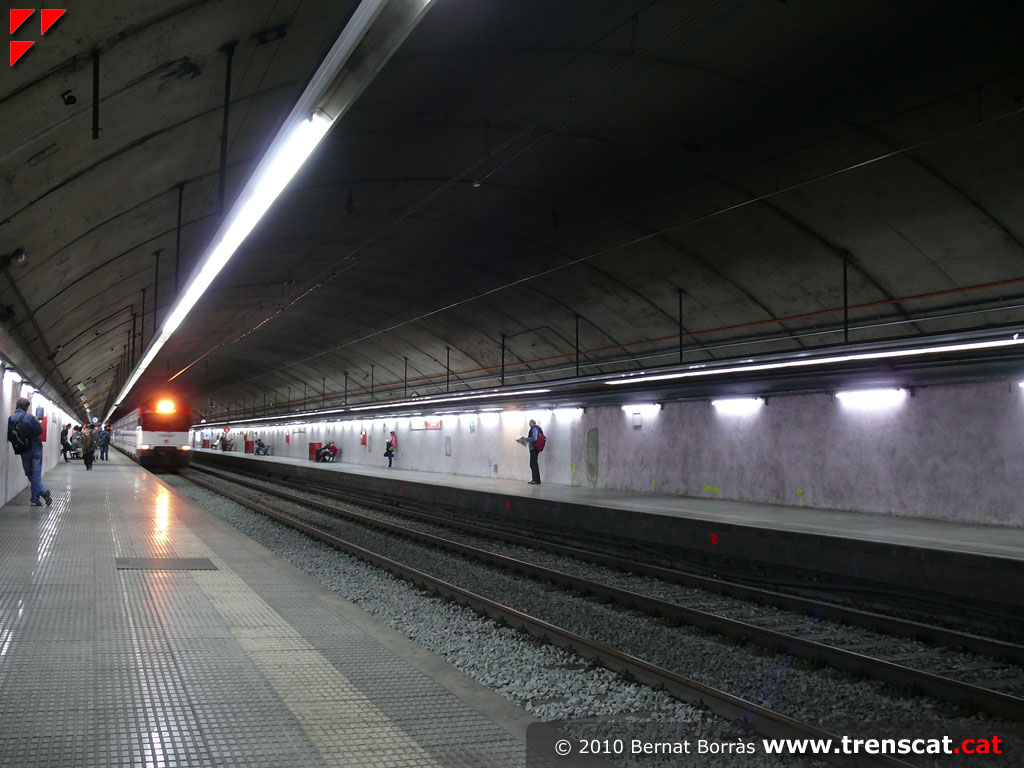

Tren de Rodalies amb destinació Terrassa entrant per la via 1 (març 2010) |
 |
 |
 |
 |
|

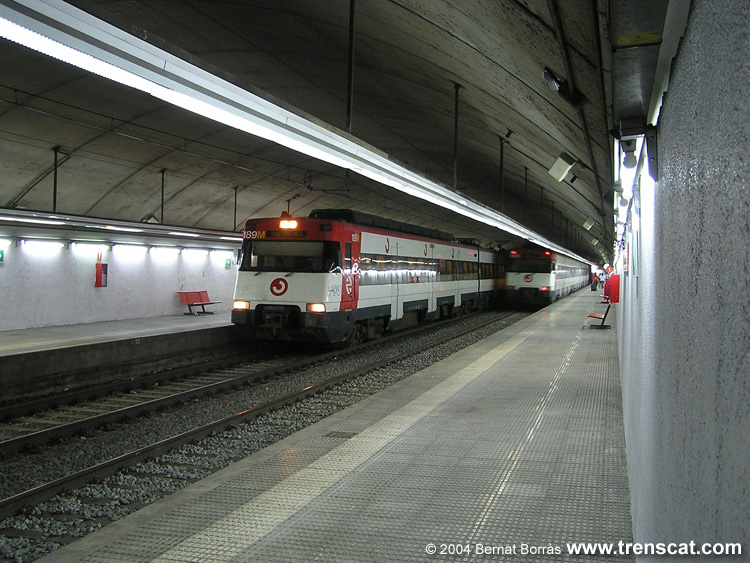

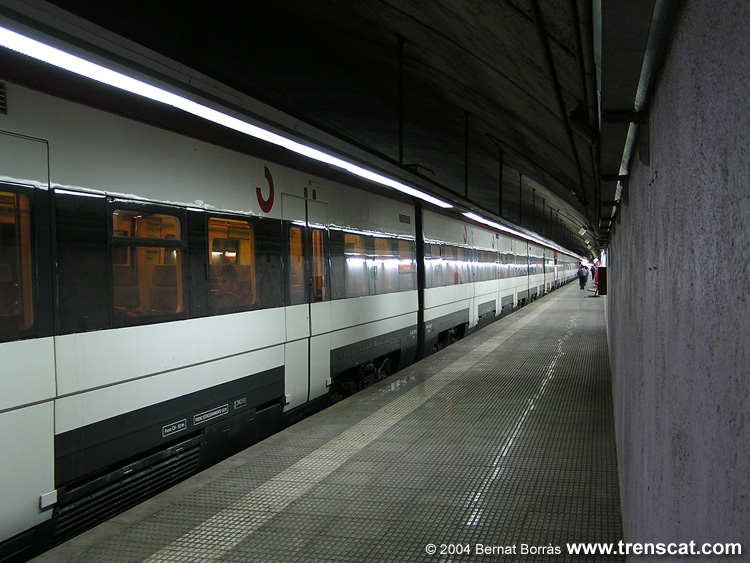

Doble de 447 parades a Sabadell Nord (octubre 2004) |

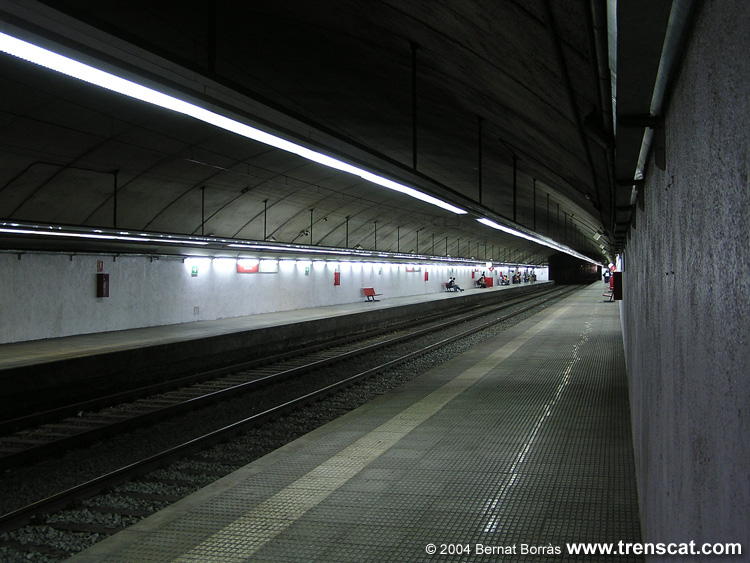

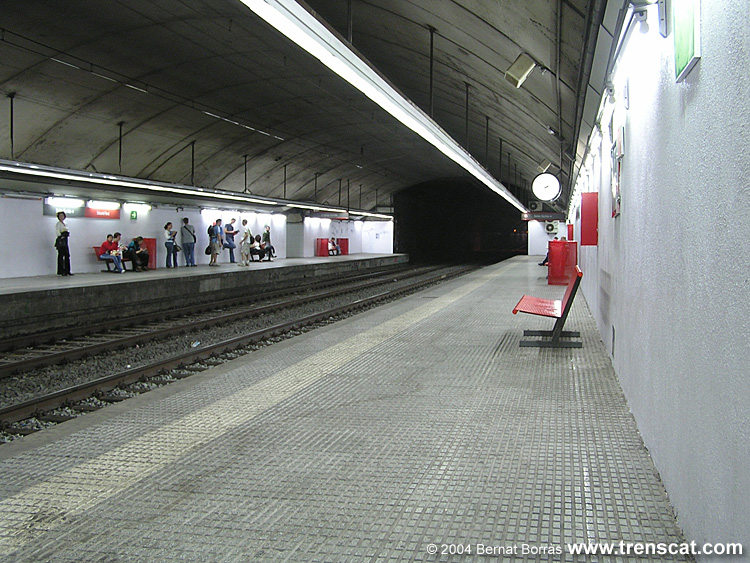

L'estació des del costat Barcelona (octubre 2004) |

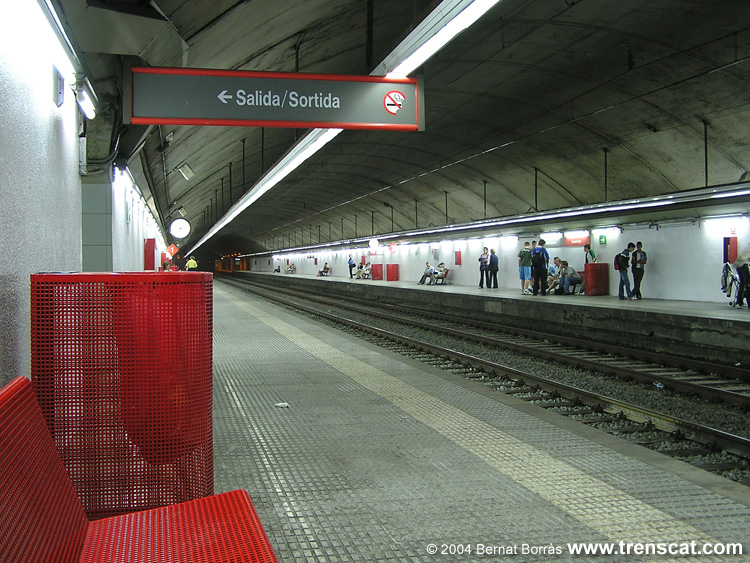

Una part de l'estació des de l'andana de la via
1 (octubre
2004) |

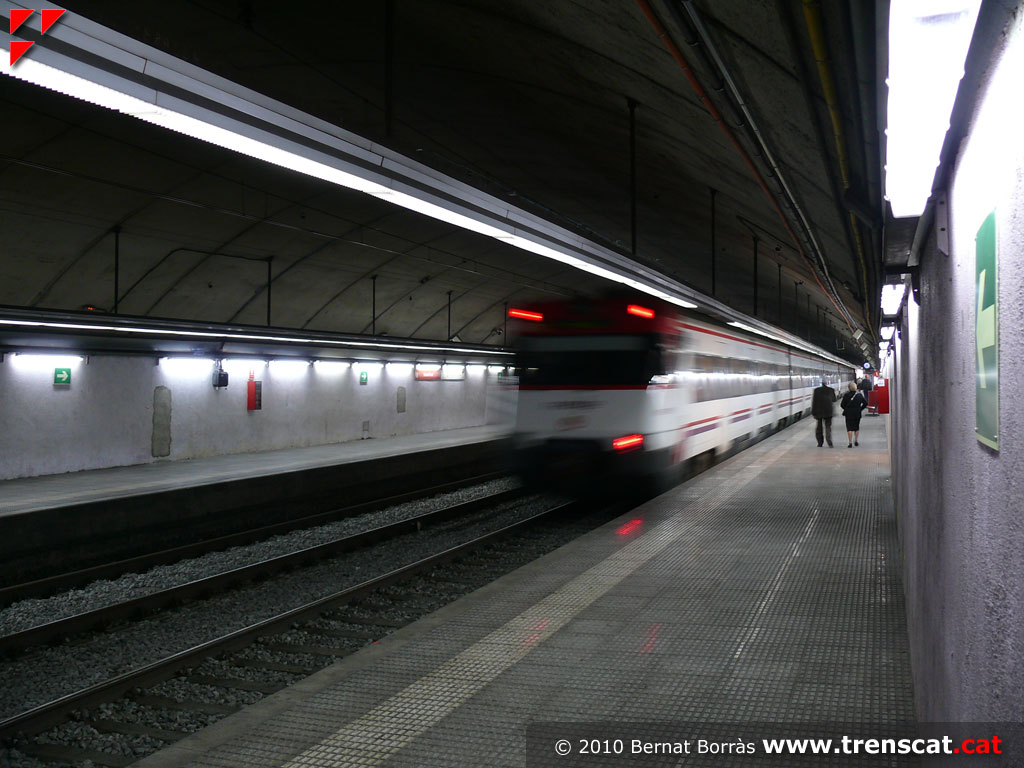

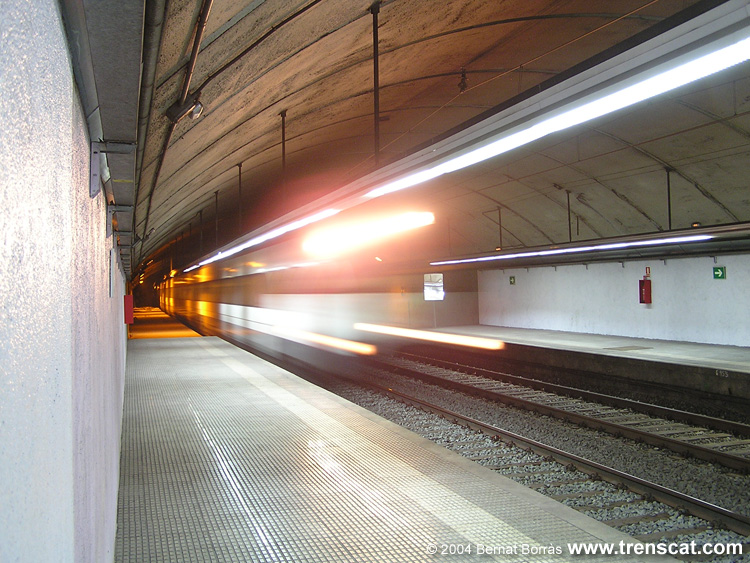

Una 447 entra a tota velocitat a l'estació
sabadellenca
(octubre 2004) |
 |
 |
 |
 |
|

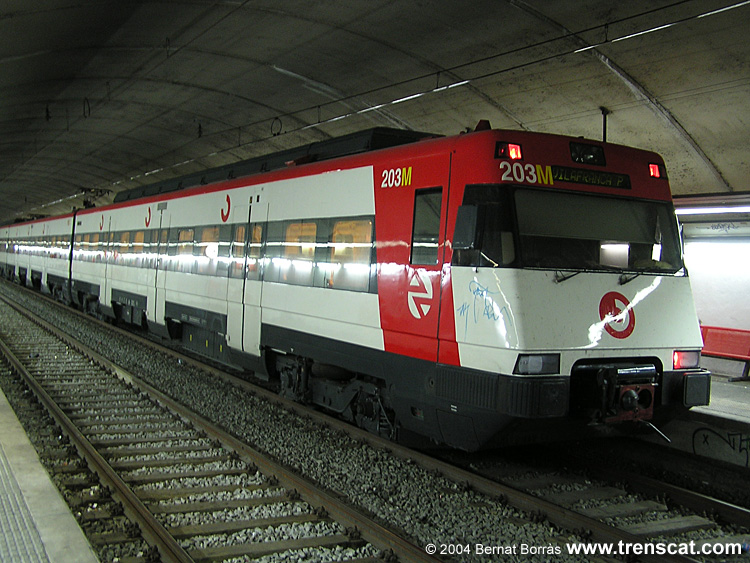

La unitat 447-095 a la via 2 de l'estació
(octubre 2004) |

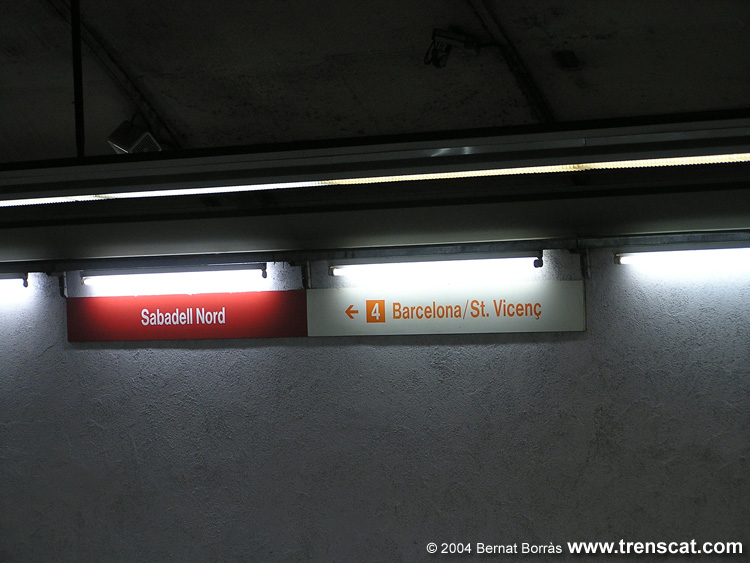

Rètols de l'estació (octubre 2004) |
Vista de l'estació des del costat Terrassa (octubre 2004) |
447-102 amb destinació Vilafranca del Penedès (octubre 2004) |
|
