L'estació de Castellbisbal (PK 76,8 de la línia
Tarragona-Barcelona-Portbou i PK 0,0 de la línia
Castellbisbal/El Papiol-Mollet) es situa a l'oest del
casc urbà, a la zona de la vall del riu Llobregat,
mentre que el centre del poble es situa distanciat a
dalt de la muntanya. La “Compañía del Ferrocarril de
Martorell a Barcelona” o “Caminos de Hierro del Centro”
(CHC) va fer arribar el tren a Castellbisbal el 10 de
novembre de 1856, amb la posada en servei de la línia de
Molins de Rei fins just abans de creuar el riu
Llobregat, a l’altra riba de Martorell. El 23 de juny de
1859 es va acabar el pont metàl·lic que permetia arribar
al nucli de Martorell. La línia completa a Tarragona
s’enllestiria el 1865, formant part ja tota la línia de
la Companyia del Ferrocarril de Tarragona a Barcelona i
França (TBF). El 1891 la línia de Tarragona a Barcelona
s’annexionava a la companyia Madrid a Zaragoza y
Alicante (MZA). El 1941 l’estació de Castellbisbal
passava a formar part de RENFE. L’estació original de
Castellbisbal era molt senzilla, amb dues vies i andanes
laterals. L’edifici de viatgers estava a la dreta de les
vies, mirant sentit Tarragona, i tenia tres plantes. El
1975 es construïa l’edifici de viatgers actual de
l’estació. Aquell mateix any també començaven les obres
de la línia fins a Mollet, que finalitzarien el 1982. La
nova línia evitava el pas de trens de mercaderies per
l'interior de Barcelona. Això va comportar una
remodelació total de les instal·lacions, doblant la via
de la línia Molins – Sant Vicenç de Calders entre 1980 i
1986 i creant-se un complex nus ferroviari. L'arribada
de la línia d'alta velocitat a Barcelona l'any 2008 va
provocar també una nova remodelació del nus, juntament
amb la creació el 2007 del ramal per a mercaderies del
Papiol fins a Can Tunis i el Port de Barcelona. Durant
els anys 2008 i 2009 es va readaptar el nus per a
poder-hi establir vies d'ample mixt (ibèric i
internacional) que permetessin el trajecte de trens de
mercaderies d'ample UIC del port de Barcelona cap a
Europa a través del ramal de mercaderies de Can Tunis i
la línia a Mollet. L’any 2008 es completava la millora
de l’accessibilitat a l’estació de Castellbisbal, amb el
recreixement d’andanes i un nou pas inferior amb
ascensors. L’estació de Castellbisbal actual consta de cinc vies, les dues generals (vies 1 i 2) i tres desviades (vies 4, 6 i 8) que descriuen una corba a l'esquerra, mirant cap a Tarragona. Té dues andanes, la principal dóna servei a la via 1, mentre que la segona és per a les vies 2 i 4. Les andanes estan parcialment cobertes per marquesines metàl·liques i comunicades a través d'un pas inferior, dotat d'escales fixes i ascensor a cada andana. L'edifici de viatgers es situa a la dreta de les vies i és d'una sola planta. Al seu interior acull un vestíbul amb taquilla, màquines de venda de bitllets i les barreres tarifàries de control d’accés. L’edifici també disposa d’una cafeteria, dependències de circulació i altres. A l'exterior hi ha una gran zona de park&ride gratuïta, on també arriba l'autobús urbà que enllaça l'estació amb el poble. Completen les instal·lacions de Castellbisbal una via morta col·locada a continuació de la via 6 direcció Martorell i un ramal industrial que condueix a les factories CELSA i Gonvarri. |
||
 |
|||
 |
FOTOS DE L'ESTACIÓ I PROXIMITATS |
| Bernat Borràs - prohibida la reproducció de les fotos sense el permís de l'autor |
 |
 |
 |
 |
| Edifici de viatgers de Castellbisbal (novembre 2018) | Interior del vestíbul, amb les màquines de venda de bitllets i una petita taquilla (novembre 2018) | Vista de les barreres tarifàries de control d'entrada i sortida (novembre 2018) | Vista un cop passada la línia de peatge (novembre 2018) |
 |
 |
 |
 |
| Parada de l'autobús que enllaça l'estació amb el nucli urbà, situat dalt de la muntanya i allunyat de l'estació (novembre 2018) | Itinerari fet per a un tren amb sortida per la via 6 de l'estació (novembre 2018) | La 253.091 remolca una composició mesclada de vagons Rail Sider i bobiners de lona a la seva sortida de Castellbisbal, curiosament passant per la via 6 sota la pluja (novembre 2018) | Andana de les vies 2-4 (novembre 2018) |
 |
 |
 |
 |
| Civia 465-259 a la via 1 de l'estació (novembre 2018) | La 311-142 maniobrant per Castellbisbal (novembre 2018) | Una altra vista de la locomotora 311 d'adif a la via 6 (novembre 2018) | Civia amb un tren R8 a Granollers Centre per Cerdanyola Universitat (novembre 2018) |
 |
 |
 |
 |

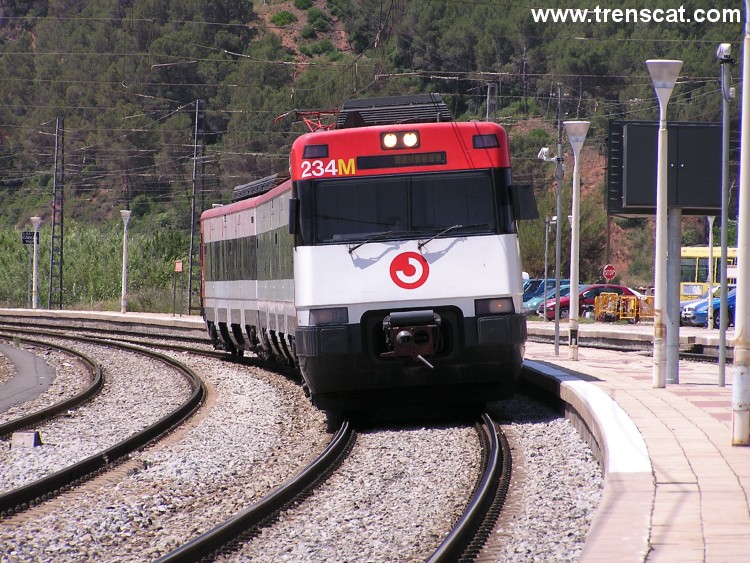

| Dues unitats 447 adaptades fan un servei R4 de Manresa a Vilafranca del Penedès de Rodalies de Catalunya (novembre 2018) | Locomotora Traxx 253 estacionant-se a la via 8 de l'estació (novembre 2018) | Unitats 447 adaptades entrant a Castellbisbal per la via 2 (novembre 2018) | Vista del tren de Rodalies de Catalunya en un servei R4 per la via 2 (novembre 2018) |
 |
 |
 |
 |
| Dues unitats 447 adaptades a PMR entre Castellbisbal i Martorell (gener 2019) | Una altra vista del tren poc abans d'entrar al túnel de Castellbisbal (gener 2019) | La Bitrac 601-002 de COMSA remolca el Cargometro entre la Zona Franca de Barcelona i la SEAT de Martorell. El Cargometro és una de les composicions que deu haver tingut més varietat de traccions alternatives a les habituals 353 de FGC (gener 2019) | Cua del Cargometro (gener 2019) |
 |
 |
 |
 |
| Encreuament d'unitats Civia al túnel de Castellbisbal (gener 2019) | Bobiner recorrent els seus primers quilòmetres a la sortida de Castellbisbal (gener 2019) | Megacombi amb la 253-058 fent via cap a València (gener 2019) | Civia 465-248 amb un tren de Rodalies a Martorell (gener 2019) |
 |
 |
 |
 |

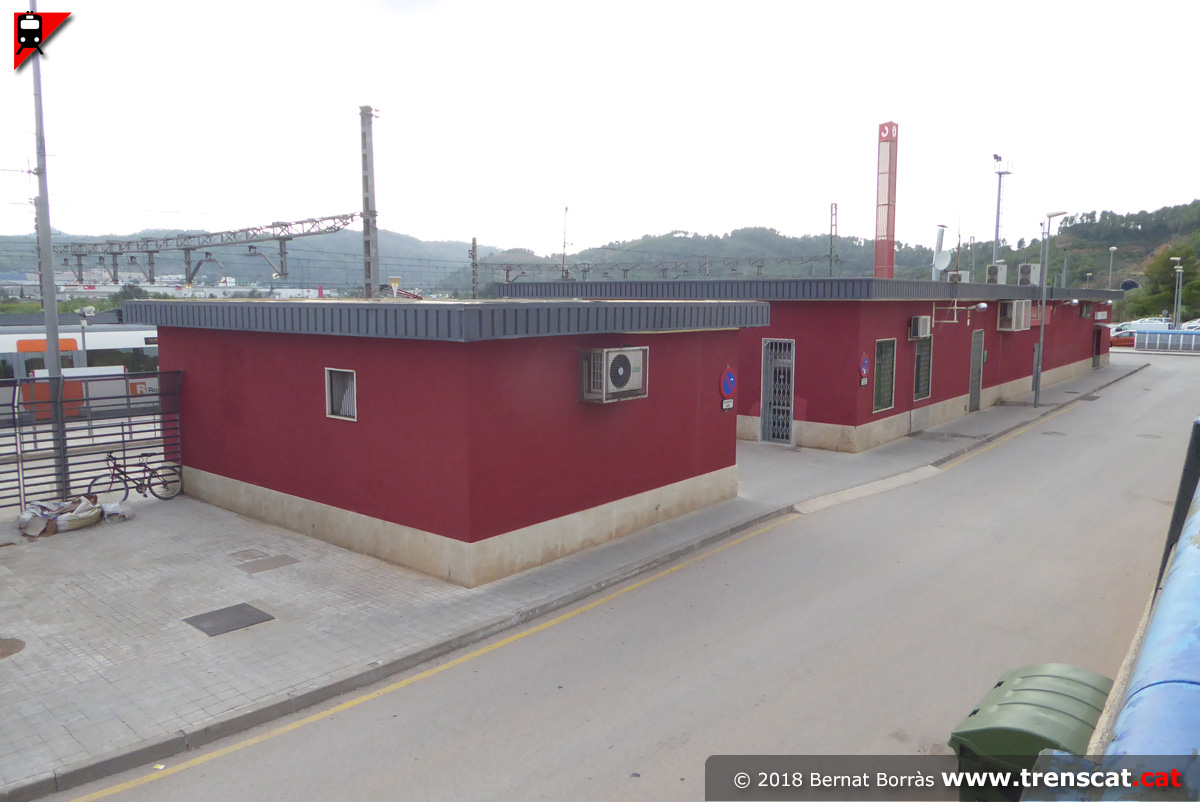

| Vista del conjunt d'edificis de l'estació de Castellbisbal (agost 2018) | Entrant per via 2 (agost 2018) | Zona de park & ride, Bicibox i parada d'autobús (agost 2018) | Un tren Teco amb la 253-024 de renfe al seu pas per Castellbisbal direcció Can Tunis (agost 2018) |
 |
 |
 |
 |
| Bus urbà de Castellbisbal a l'estació de Rodalies de Catalunya (agost 2018) | Civia amb un servei R4 a Terrassa (agost 2018) | Teleindicador informant que el proper tren no fa parada a l'estació (juny 2018) | La Traxx 253-012 de renfe al capdavant del butaner de Granollers a Tarragona, al seu pas per Castellbisbal (juny 2018) |
 |
 |
 |
 |
| Cua del butaner (juny 2018) | Parada del bus que enllaça l'estació amb el nucli urbà de Castellbisbal (juny 2018) | Unitat Civia 465-230 amb un tren R4 a Terrassa (juny 2018) | Dues Traxx entrant a Castellbisbal (juny 2018) |
 |
 |
 |
 |
| Unitats 447 a l'entrada de Castellbisbal, costat Molins (juny 2018) | La 335-008 de Transfesa Rail passa aïllada direcció Can Tunis per la via 4 de Castellbisbal mentre una 447 fa parada a la via 1 amb un R4 a Martorell (juny 2018) | La 335 segueix aïllada direcció Barcelona (juny 2018) | La doble de 447 segueix cap a Martorell (juny 2018) |
 |
 |
 |
 |
| Edifici de viatgers de Castellbisbal (juny 2018) | Bobiner amb una bruta Traxx 253 per la via 4 (juny 2018) | Portes entre el vestíbul de l'estació i l'andana (juny 2018) | Unitats 447 entrant a Castellbisbal (juny 2018) |
 |
 |
 |
 |

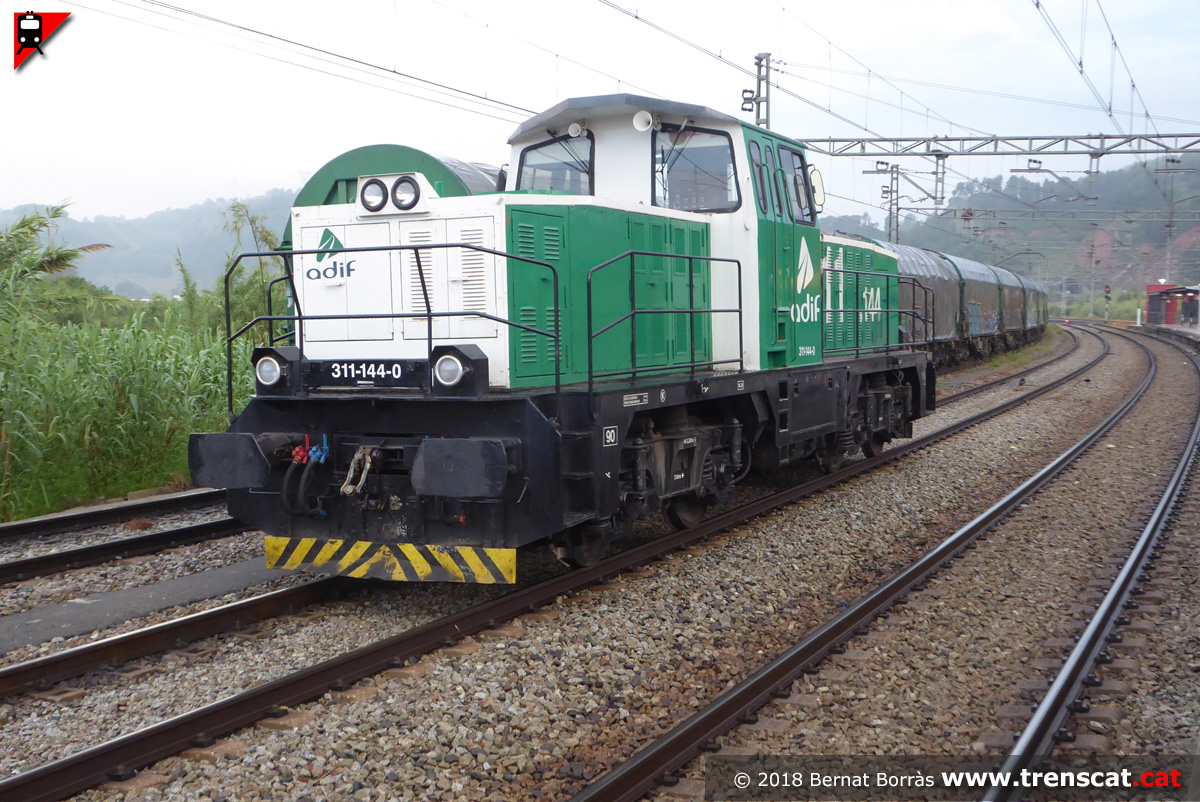

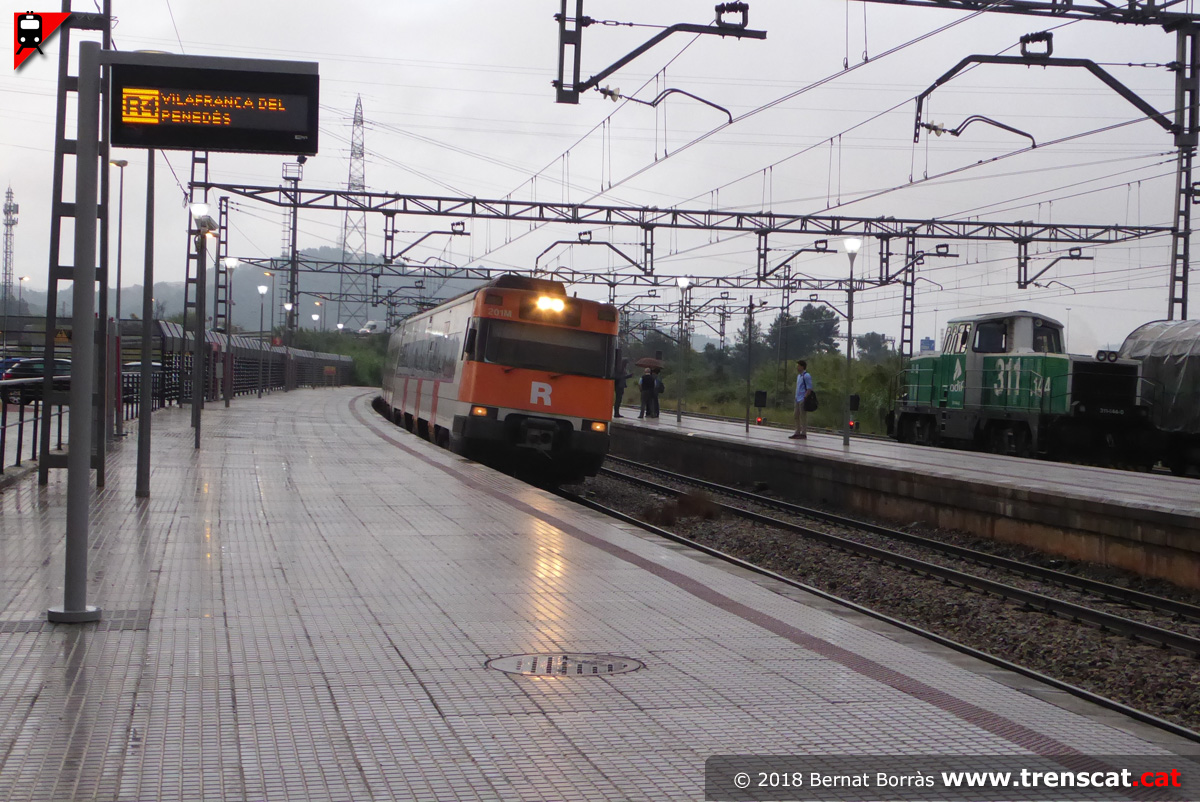

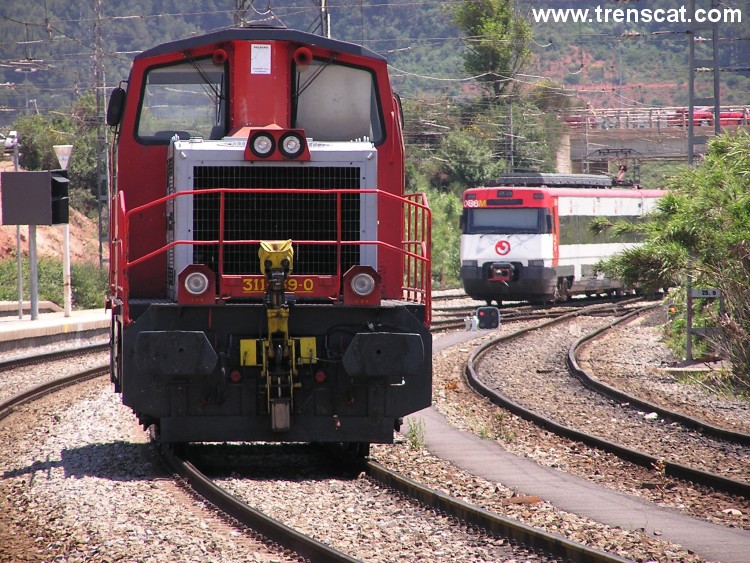

| Unitat 447 a la via 1 amb un R4 a Vilafranca del Penedès (juny 2018) | Marquesina a l'andana de la via 1 (juny 2018) | Andana de les vies 2-4 (juny 2018) | Locomotora 311.144 d'adif a la via 6 (juny 2018) |
 |
 |
 |
 |
| Una altra vista de la locomotora de maniobres 311 (juny 2018) | Unitat Civia 465 amb un R4 a Martorell (juny 2018) | Unitats 447 adaptades a PMR a la via 2 de Castellbisbal amb un R4 a Terrassa (juny 2018) | Façana a les vies de l'edifici de viatgers (juny 2018) |
 |
 |
 |
 |

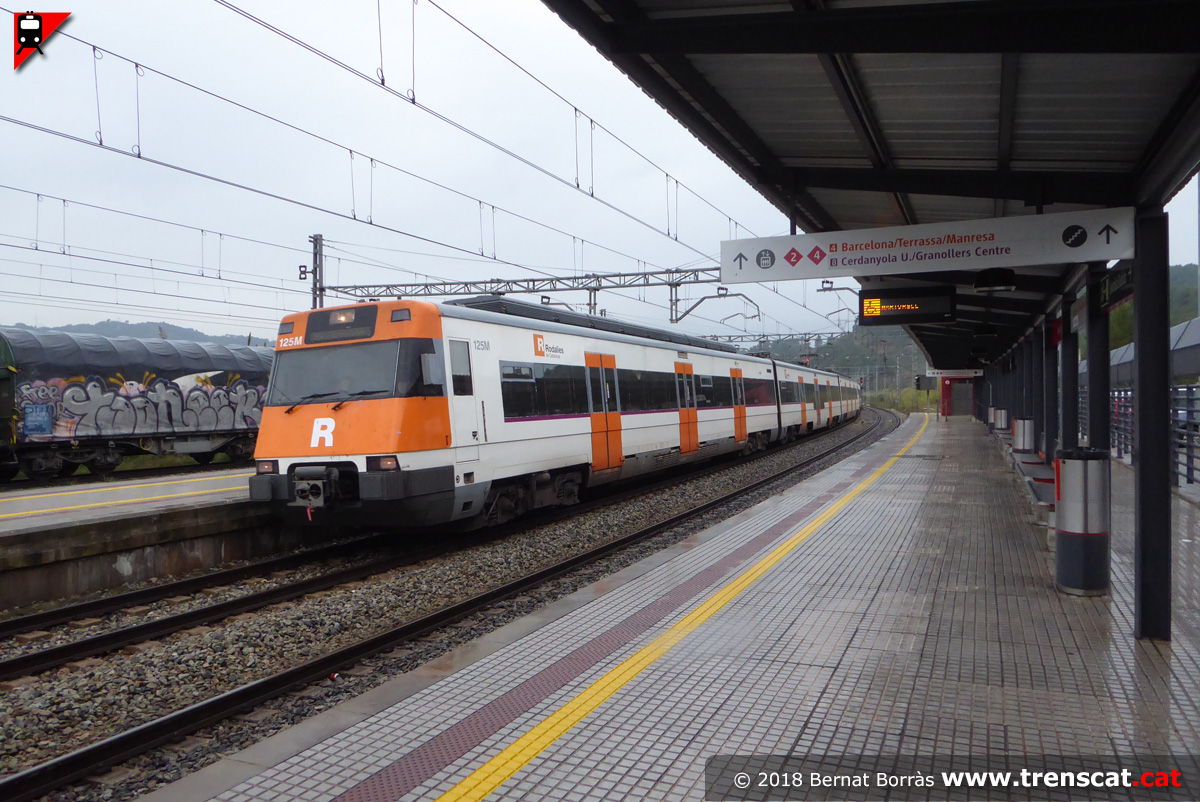

| Marquesina de l'andana de les vies 2-4 (juny 2018) | Pas inferior entre les andanes (juny 2018) | Civia amb un servei R8 de Granollers a Martorell (juny 2018) | Civia 465-235 a la via 1 (juny 2018) |
 |
 |
 |
 |

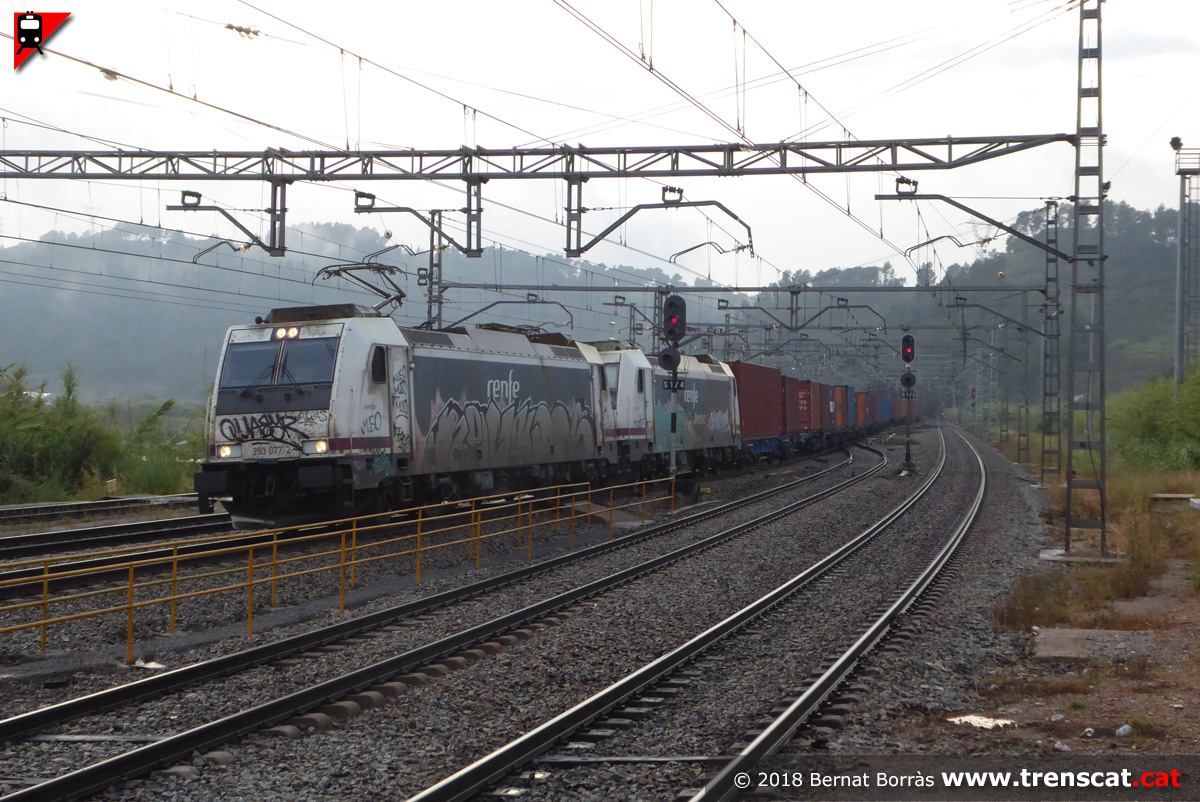

| Dues Traxx 253 de renfe amb un tren Teco cap a can Tunis (juny 2018) | 253-088 i tren químic per la via 1 de Castellbisbal (juny 2018) | Unitat 447-043 amb un R4 a Manresa (juny 2018) | Pas inferior a l'extrem de les andanes, amb escala fixa i ascensor (juny 2018) |
 |
 |
 |
 |
| Civia amb un R7 a Cerdanyola Universitat per Barcelona (juny 2018) | Dues 447 adaptades amb un R4 a Sant Vicenç de Calders (juny 2018) | Enfilant la via 2 (juny 2018) | Locomotora de maniobres 311 i Civia 465 a Castellbisbal (juny 2018) |
 |
 |
 |
 |
| Teco de Barcelona-Morrot a Madrid-Abroñigal per Castellbisbal (juny 2018) | Senyal de sortida de la via 4 per via desviada (juny 2018) | Unitat 447 a la via 4 (juny 2018) | L'accessibilitat de la porta PMR de la unitat 447 és més que dubtosa (juny 2018) |
 |
 |
 |
 |

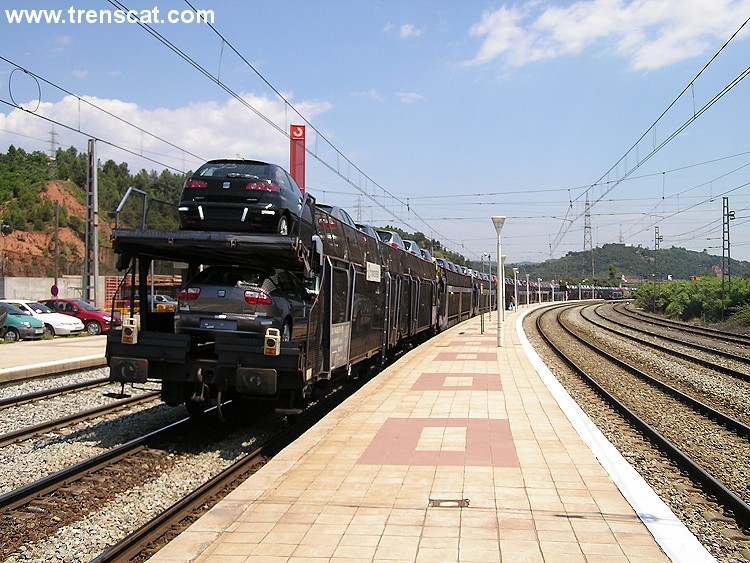

| Ascensor al pas inferior (juny 2018) | Unitat 447-105 a la via 2 (juny 2018) | Dues Traxx i una 447 a l'entrada de Castellbisbal, costat Barcelona (juny 2018) | La 253-103 de Comsa Rail Transport encapçala un tren amb cotxes Renault entre Venta de Baños (Palencia) i Barcelona al seu pas per Castellbisbal (juny 2018) |
 |
 |
 |
 |

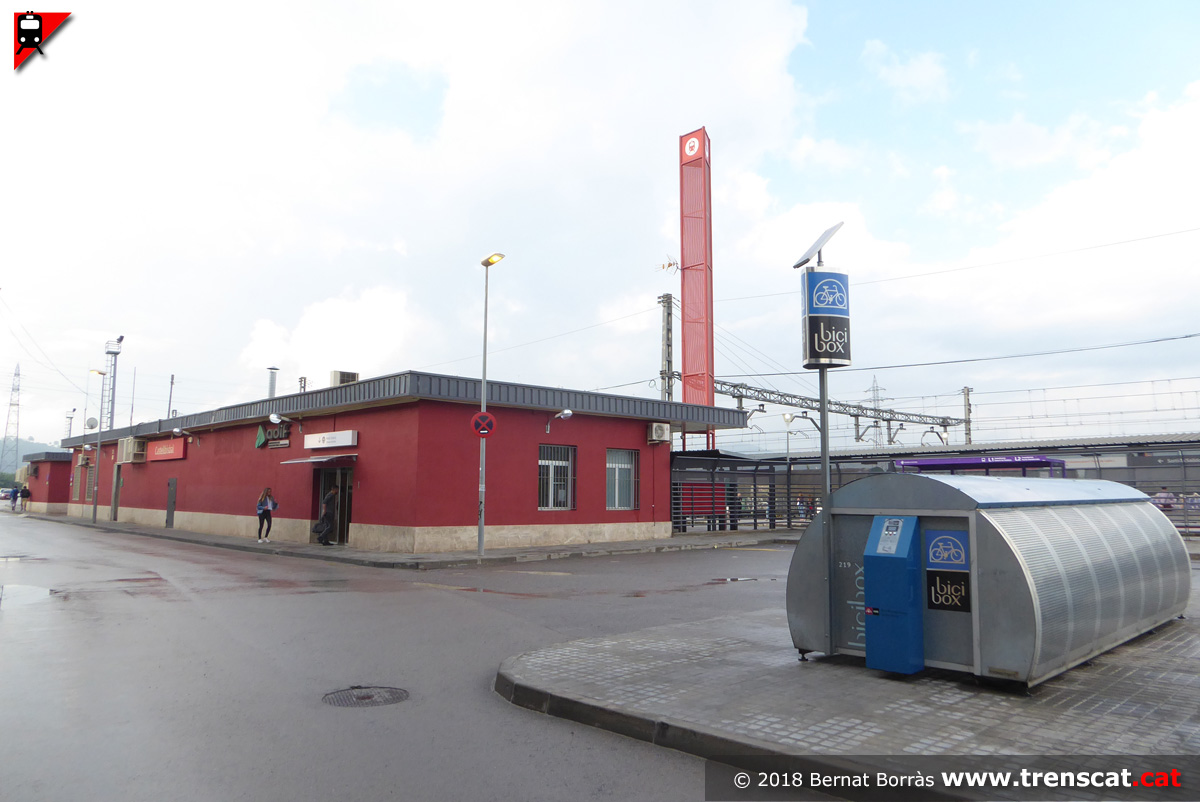

| La unitat 465-209 entra a Castellbisbal amb un R4 a Montcada Bifurcació (juny 2018) | Totes les vies plenes a la sortida de Castellbisbal costat Barcelona (juny 2018) | Barreres tarifàries des del vestíbul i cafeteria al fons (juny 2018) | Al costat de l'edifici de l'estació hi ha un servei de Bicibox (juny 2018) |
